2.4 Identification des composants de la plateforme FlexDraper

Séries FD2
MD
La plateforme FlexDraper

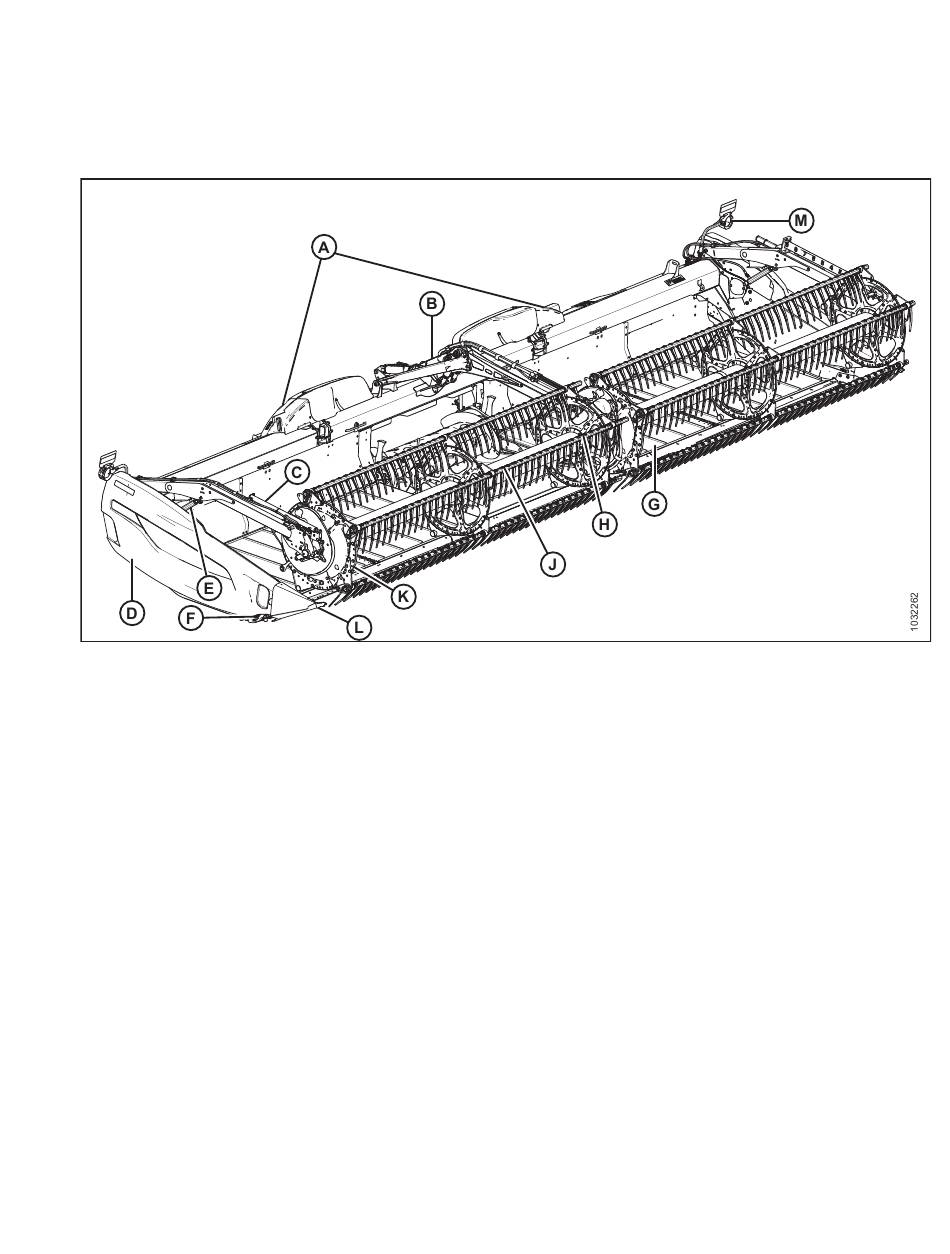

Figure 2.2: Composants de la plateforme FlexDraper
A - Articulation du flottement de l'aile
D - Capot du diviseur
G - Tapis latéral
K - Blindage du rabatteur
215812
APERÇU DU PRODUIT
de la série FD2 est composé de plusieurs éléments.
MD
B - Bras central du rabatteur
E - Vérin de levage du rabatteur
H - Entraînement central du rabatteur
L - Diviseur de récolte
série FD2
C - Vérin avant-arrière du rabatteur
F - Boîtier d'entraînement du couteau (à l'intérieur du capot du diviseur)
J - Rabatteur de ramassage
M - Éclairage de la plateforme (excepté l'Europe)
25
MD
Révision A
