5.16 Rabatteur

Le rabatteur est doté d'une came de forme unique, qui permet aux doigts de passer sous la récolte couchée et de la
ramasser avant qu'elle ne soit coupée.
ATTENTION
Pour éviter les blessures, avant de réparer la machine ou d'ouvrir les capots d'entraînement, reportez-vous à
Préparation de la machine pour l'entretien, page

5.16.1 Jeu entre la barre de coupe et le rabatteur

Le dégagement minimum entre les griffes du rabatteur et la barre de coupe permet aux griffes du rabatteur de ne pas
toucher la barre de coupe lors du fonctionnement. L'écartement a été réglé en usine, mais des réglages peuvent être
nécessaires avant l'opération.

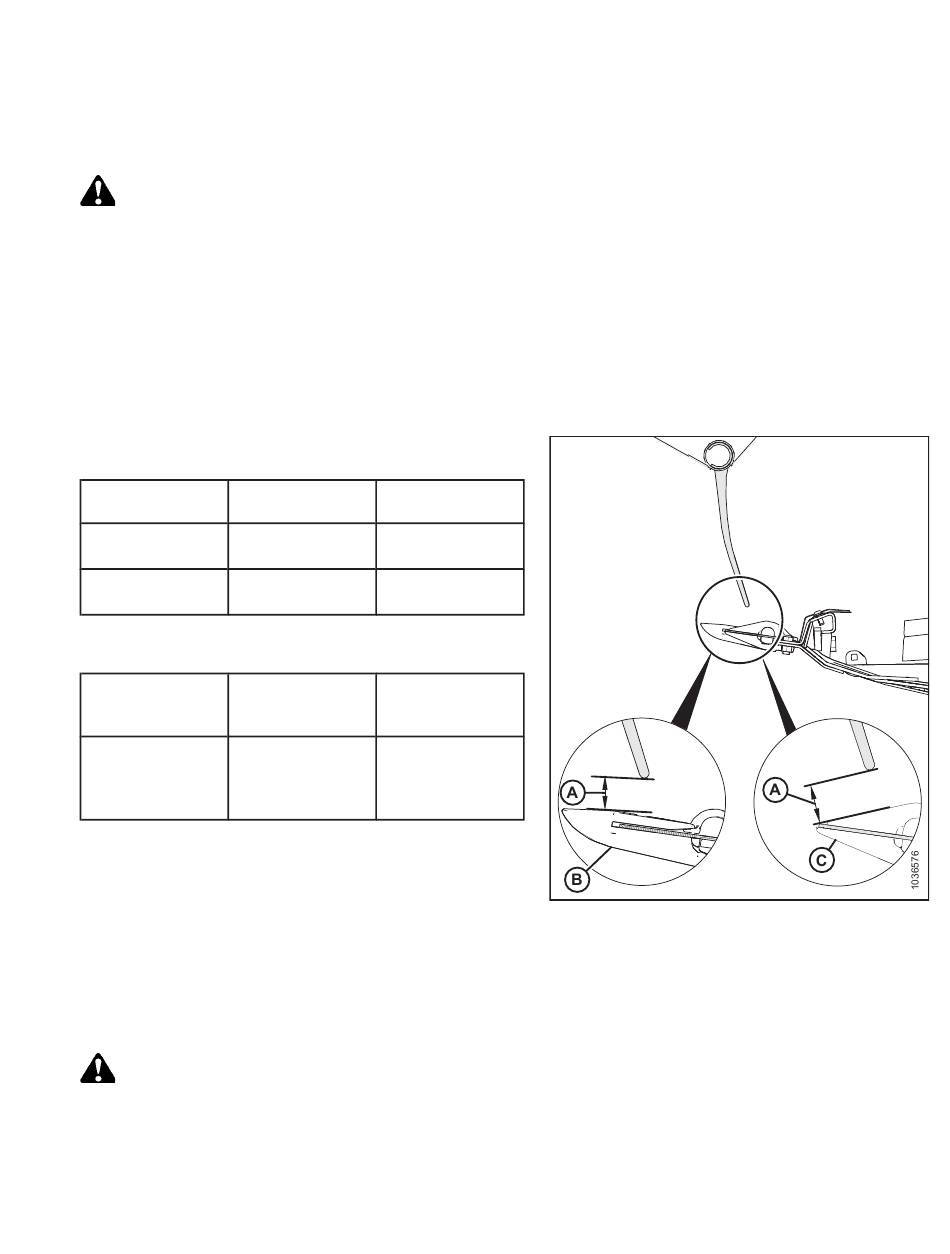

Le jeu (A) entre la pointe de doigt et la garde pointue (B), entre la garde courte (C) et la barre de coupe, est indiqué dans
les tableaux ci-dessous.
Tableau 5.2 Jeu entre le doigt et la garde ou la barre de
coupe – Rabatteur double
Plateforme
FD230
FD235
FD240
Tableau 5.3 Jeu entre le doigt et la garde ou la barre de
coupe – Rabatteur triple
Plateforme
FD240
FD241
FD245
FD250
Mesure du dégagement du rabatteur
S'assurer que le jeu entre le rabatteur et la barre de coupe est suffisant pour empêcher que le couteau ne coupe les
pointes du rabatteur pendant son utilisation.
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
215812
MAINTENANCE ET ENTRETIEN
431.
Panneaux Aux points
d'extrémité d'articulation
20 mm 45 mm
(0,80 po) (1,77 po)
20 mm 20 mm
(0,80 po) (0,80 po)
Panneaux
À côté des bras
d'extrémité
centraux
extérieurs
20 mm 20 mm
(0,80 po) (0,80 po)
Figure 5.267: Dégagement par rapport aux griffes
