5.15.11 Installation du rouleau d'entraînement des tapis latéraux
1. Placez le rouleau d'entraînement (A) entre les bras de
support des rouleaux.
2. Fixez le rouleau d'entraînement avec une rondelle et un
boulon (B).
3. Serrez les boulons (C) sur le bras de support.
4. Serrez le boulon (B) à 95 Nm (70 pi-lb).
5. Lubrifier l'arbre du moteur et l'insérer dans l'extrémité du
rouleau d'entraînement (A).
6. Fixez le moteur sur le support du rouleau avec deux
boulons (B). Serrez à 27 Nm (20 pi-lb).
7. Assurez-vous que le moteur est bien enfoncé dans le
rouleau et que la clé droite est toujours en place lorsqu'elle
est complètement insérée.
8. Serrer les deux vis de blocage (non illustrées) par le trou
d'accès (A).
NOTE:
Serrer tout boulon desserré et réinstaller le blindage en
plastique (C) s'il a été retiré.
215812
MAINTENANCE ET ENTRETIEN

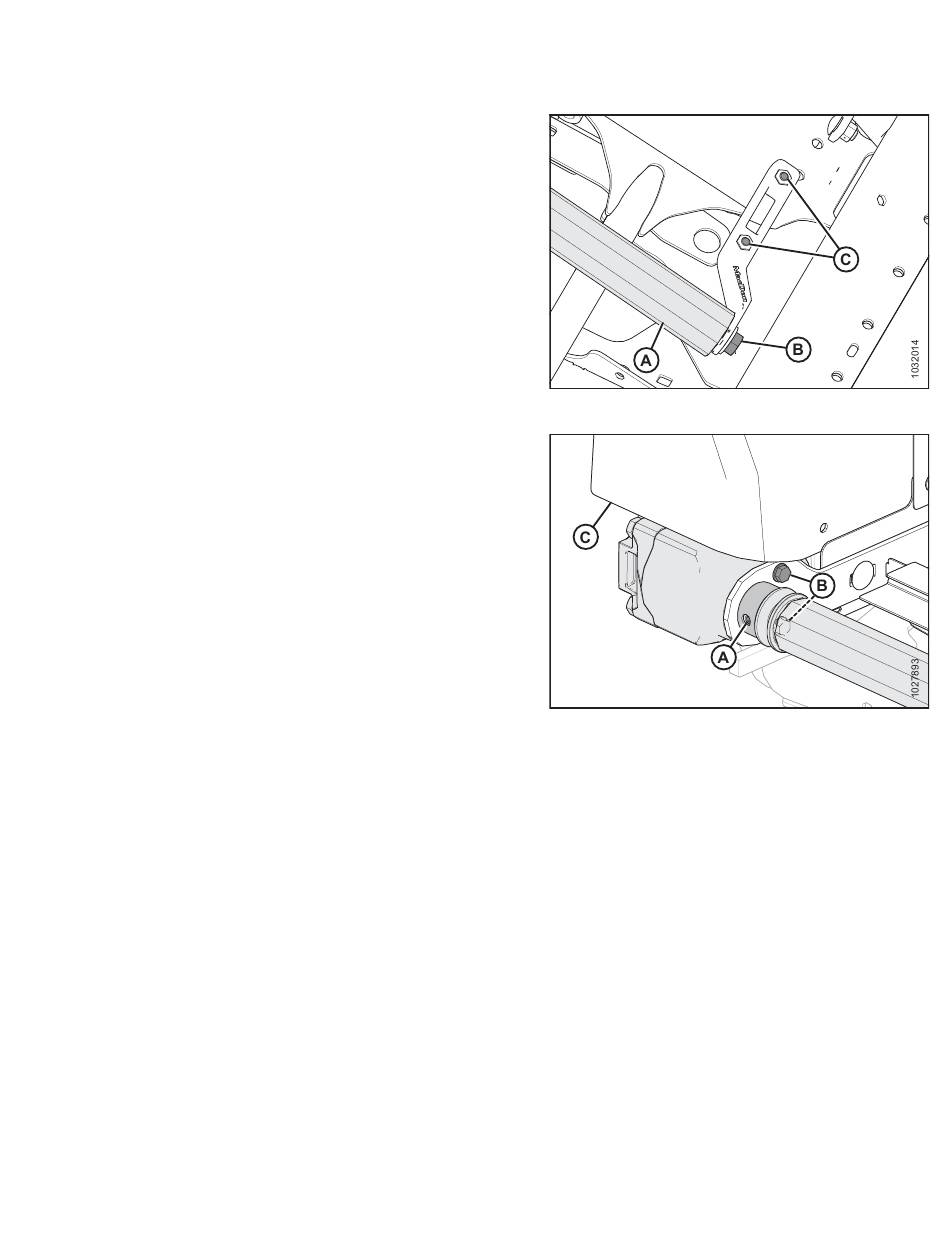

Figure 5.263: Rouleau d'entraînement
Figure 5.264: Rouleau d'entraînement
