Étalonnage Du Contrôle De Hauteur Automatique De La Plateforme - Case Ih 5130/6130/7130 - MacDon FD2 Serie Manuel D'opération

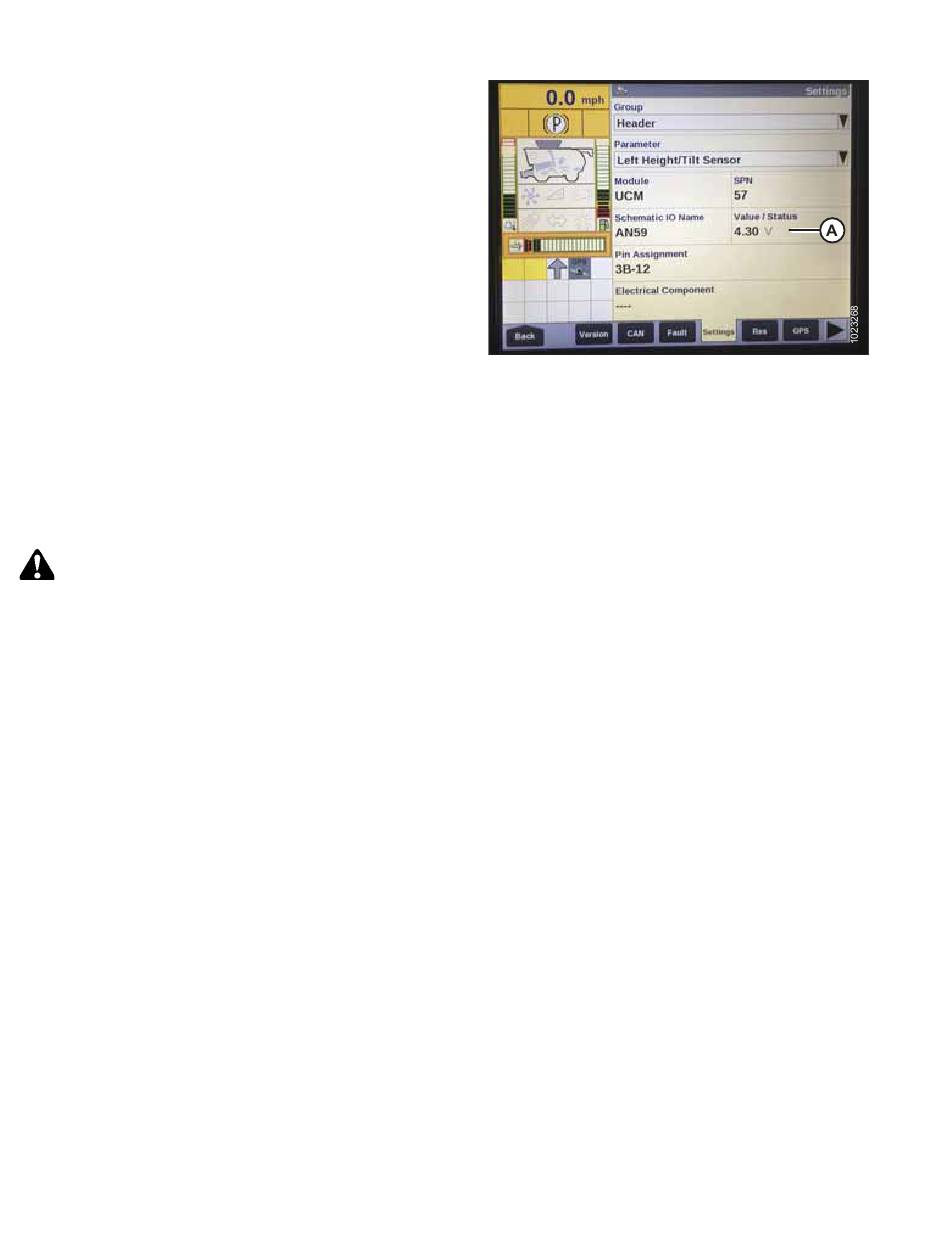

10. La page PARAMÈTRES est mise à jour pour afficher la
tension dans le champ VALEURS/ÉTAT (A). Abaisser
complètement le convoyeur, puis l'élever de 254 à 356 mm
(10 à 14 po) du sol pour afficher toute la plage des lectures
de tension.
Étalonnage du contrôle de hauteur automatique de la plateforme – Case IH 5130/6130/7130
5140/6140/7140
La sortie du capteur du contrôle de hauteur automatique de la plateforme (CHAP) doit être étalonnée à chaque
moissonneuse-batteuse, sinon la fonction CHAP ne fonctionnera pas correctement.
AVERTISSEMENT
Assurez-vous qu'il n'y ait personne dans la zone.
NOTE:
Cette procédure s'applique aux moissonneuses-batteuses pourvues d'une version du logiciel inférieure à 28.00. Les
instructions d'étalonnage du CHAP pour les moissonneuses-batteuses pourvues d'une version du logiciel 28.00 ou
supérieure se trouvent dans
Case IH avec la version de logiciel 28.00 ou ultérieure, page
NOTE:
Il se peut que des modifications aient été apportées aux commandes ou à l'écran de la moissonneuse-batteuse depuis la
publication de ce document. Pour obtenir des instructions, consultez le manuel d'opération de la moissonneuse-batteuse
afin de vous procurer les informations mises à jour.
NOTE:
Le réglage trop léger du flottement de la plateforme peut empêcher l'étalonnage du CHAP. Pour éviter que la plateforme
ne se sépare du module de flottement, il sera peut-être nécessaire de modifier le réglage flottement pour une valeur plus
lourde pendant la procédure d'étalonnage.
NOTE:
Pour obtenir un fonctionnement optimal du contrôle de hauteur automatique de la plateforme (CHAP), suivre ces
procédures avec le vérin d'inclinaison réglé sur D. Une fois l'étalonnage terminé, régler de nouveau le vérin d'inclinaison à
l'angle de plateforme souhaité. Pour obtenir des instructions, consulter
1. Vérifiez que le vérin d'inclinaison est réglé sur D.
2. Veiller à ce que les connexions électriques et hydrauliques de la plateforme et du module de flottement soient
effectuées.
3. Démarrez le moteur de la moissonneuse-batteuse, n'engagez NI le séparateur NI le convoyeur.
215812
Étalonnage du contrôle de hauteur automatique de la plateforme – moissonneuses-batteuses
OPÉRATION
Figure 3.247: Afficheur de la moissonneuse-batteuse
Case IH
182.
3.7.5 Angle de la plateforme, page 101
172
Révision A
