Remplacement Du Capteur De Hauteur Du Rabatteur - MacDon FD2 Serie Manuel D'opération

16. Vérifier à nouveau la plage de tension Y et s'assurer qu'elle
est toujours dans la plage précisée. Ajuster si nécessaire.
17. Si les deux contre-écrous avaient été déserrés à l'étape
page 118, les resserrer.

Remplacement du capteur de hauteur du rabatteur

Le capteur de hauteur du rabatteur est utilisé pour préciser à quel endroit le rabatteur est positionné au-dessus de la barre
de coupe.
DANGER
Pour éviter toute blessure corporelle ou mortelle due à un démarrage inattendu de la machine, coupez toujours le
moteur et retirez la clé avant de faire des réglages sur la machine.
1. Démarrez le moteur.
2. Abaissez complètement le rabatteur.
3. Coupez le moteur et retirez la clé du contact.
4. Débrancher le harnais du capteur (A).
5. Enlever deux boulons à tête hexagonale (B) du bras du
capteur (C). Conserver le matériel pour la réinstallation.
6. Retirer deux écrous, rondelles et boulons nyloc (A) fixant le
capteur (B) au châssis de la plateforme. Retirer le capteur.
7. Installer un nouveau capteur (B) sur le support (C) situé sur
le châssis de la plateforme. Le fixer à l'aide de boulons de
retenue (A), de rondelles et d'écrous nyloc. Serrer les
boulons (A) à 2 à 3 Nm (17 à 27 pi-lb)
215812
OPÉRATION
7,

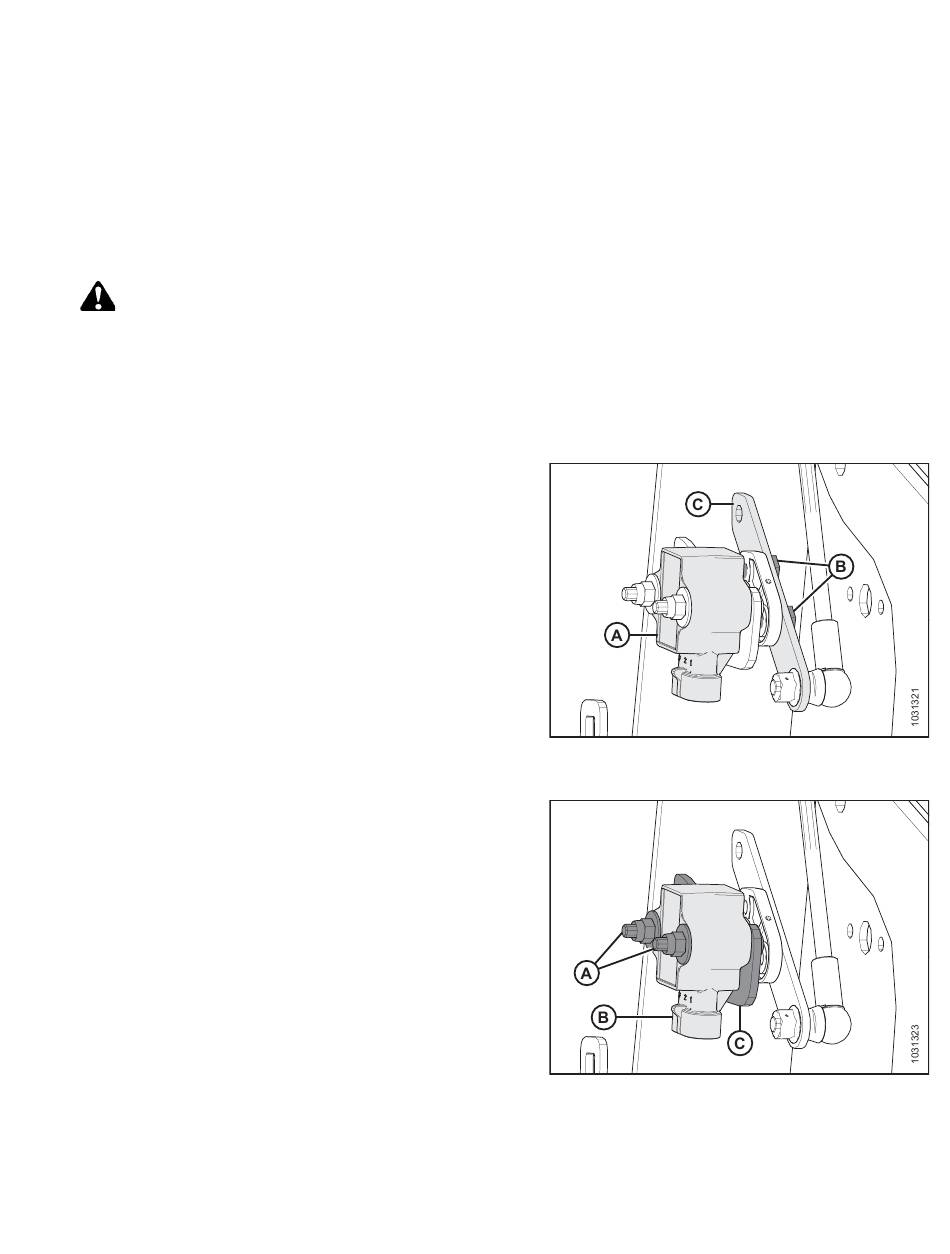

Figure 3.134: Capteur de hauteur du rabatteur – Bras
droit du rabatteur
Figure 3.135: Capteur de hauteur du rabatteur – Bras
droit du rabatteur
119
