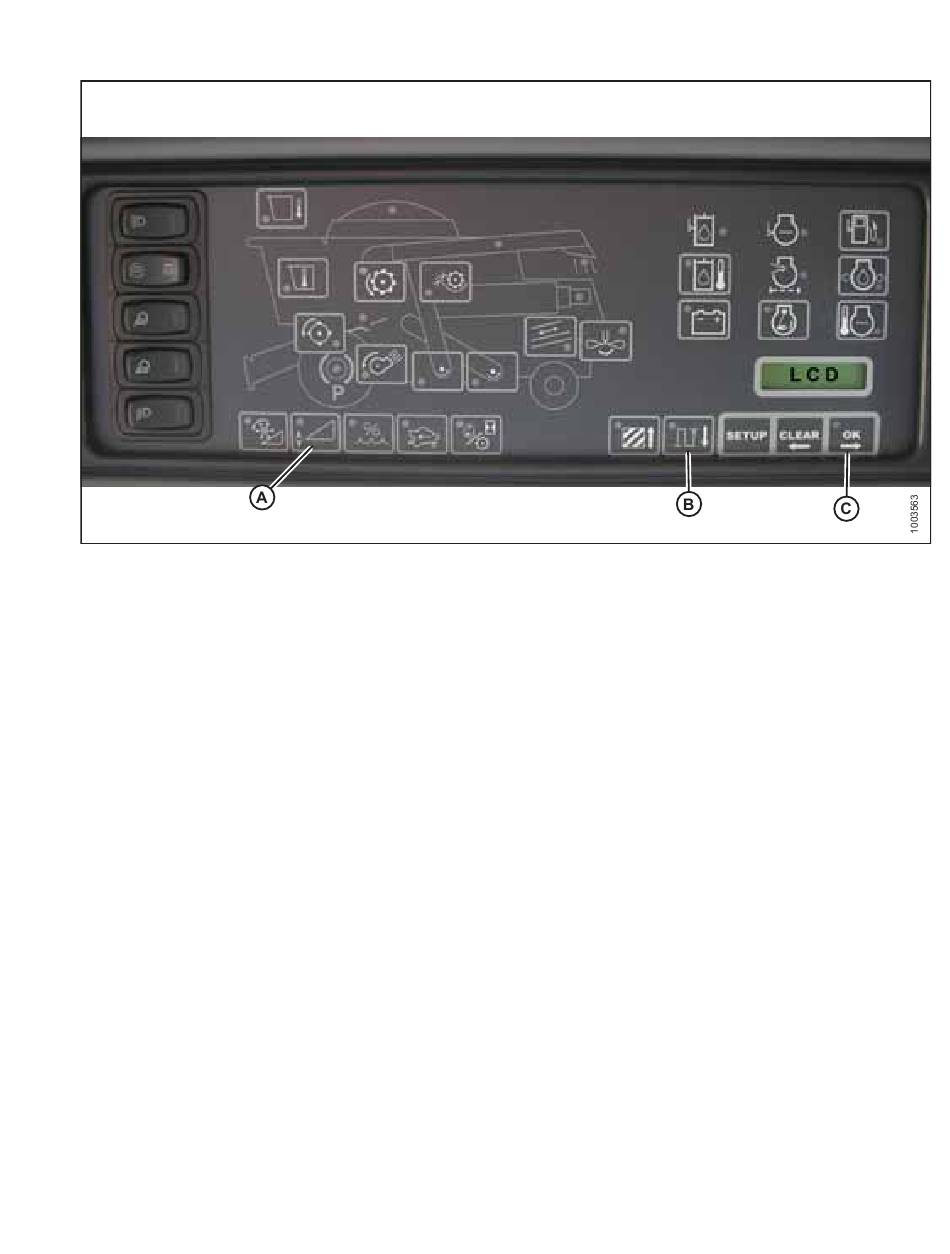

Figure 3.371: Écran Heads Up Display de la moissonneuse-batteuse
6. Vérifiez que le flottement de la plateforme est déverrouillé.
7. Appuyez et maintenez enfoncé le bouton (A) sur l'affichage Heads Up (Plateformes levées) pendant 3 secondes pour
passer en mode diagnostic.
8. Faites défiler vers le bas à l'aide du bouton (B) jusqu'à ce que « LEFT » (GAUCHE) soit affiché sur l'écran ACL.
9. Appuyez sur le bouton OK (C). Le numéro indiqué sur l'écran ACL est la mesure de la tension au capteur du système de
contrôle de hauteur automatique de la plateforme (CHAP). Levez et abaissez la plateforme pour voir la plage complète
des valeurs de tension.
Enclenchement du contrôle de hauteur automatique de la plateforme – Gleaner R65/R66/R75/R76 et
série S pré-2016
NOTE:
Il se peut que des modifications aient été apportées aux commandes ou à l'écran de la moissonneuse-batteuse depuis la
publication de ce document. Pour obtenir des instructions, consultez le manuel d'opération de la moissonneuse-batteuse
afin de vous procurer les informations mises à jour.
Les éléments suivants sont nécessaires pour que le contrôle de hauteur automatique de la plateforme (CHAP) fonctionne :
• Module principal et module d'entraînement de la plateforme montés dans le boîtier de la carte dans le module de
panneau de fusibles (PF).
• Entrées de l'opérateur de la poignée de commande multifonction.
• Entrées de l'opérateur montées dans le panneau du module de la console de contrôle (CC).
• La vanne électro-hydraulique de contrôle de la levée de la plateforme fait partie intégrante du système.
