Contrôle Manuel Des Limites De Tension - MacDon FD2 Serie Manuel D'opération

Tableau 3.24 Limites de tension de la moissonneuse-batteuse (suite)
la moissonneuse-batteuse
John Deere Séries 70, S et T
Massey Ferguson MD séries 9005, 9500 et IDEAL
New Holland CR/CX - système 5 V
New Holland CR/CX - système 10 V
Rostelmash séries Torum et RSM161
Versatile RT490
3.8.3 Contrôle manuel des limites de tension
Pour que la hauteur automatique de la plateforme fonctionne correctement, la tension doit être réglée correctement.
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
1. Démarrez le moteur. Pour obtenir des instructions, consultez le manuel d'opération de la moissonneuse-batteuse.
2. Garez la moissonneuse-batteuse sur une surface plane.
3. Positionnez la plateforme de telle manière que la barre de coupe se trouve à une distance de 254 à 356 mm
(10 à 14 in) du sol.
Vérification de la limite de tension haute du capteur :
4. Prolongez l'angle de garde jusqu'à ce que l'indicateur
d'angle de la plateforme (A) soit à E.
215812
OPÉRATION
MC

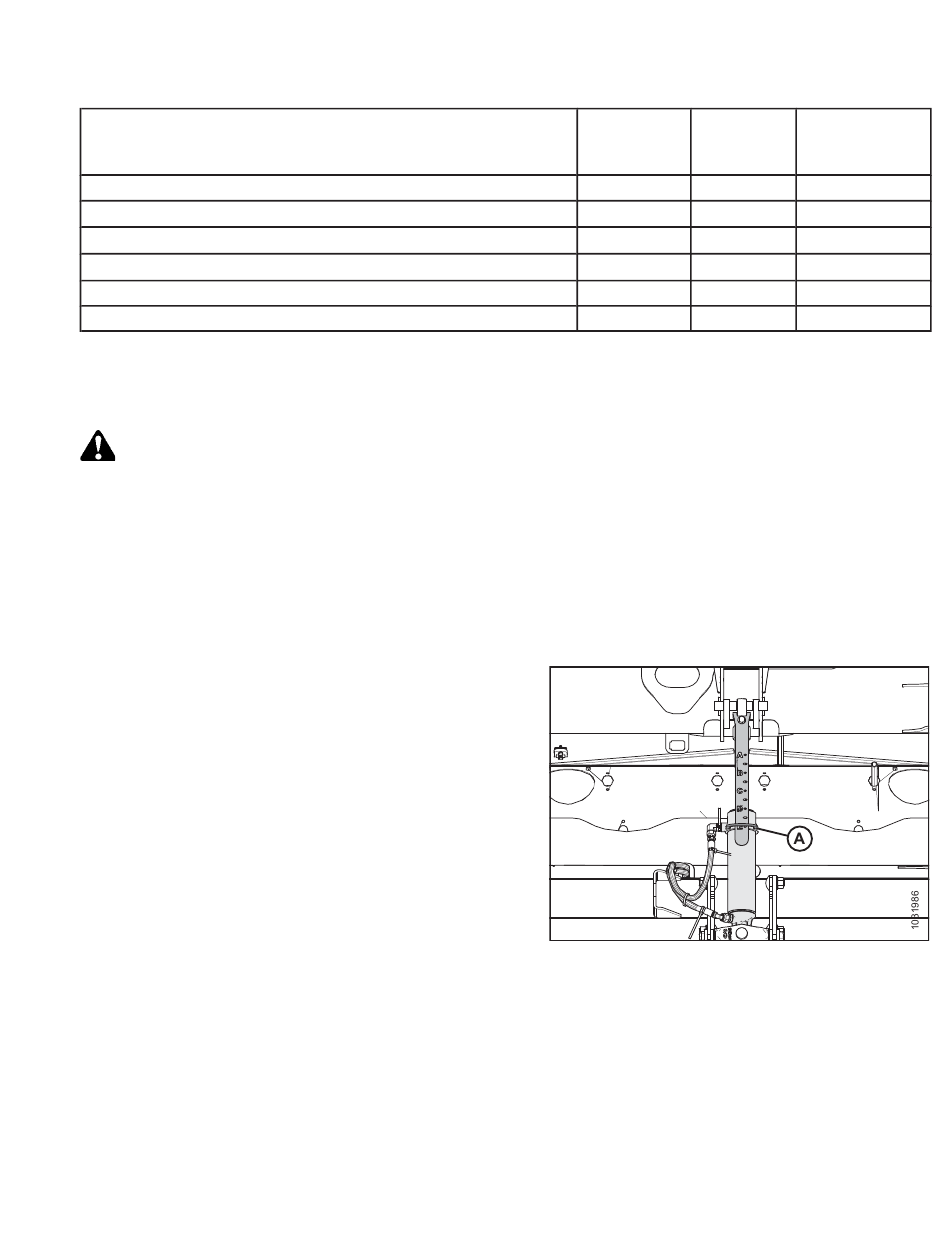

Figure 3.195: Vérin d'inclinaison
149
Limite de
Limite de
tension
tension
supérieure
inférieure
0,5 V 4,5 V
0,5 V 4,5 V
0,7 V 4,3 V
2,8 V 7,2 V
0,5 V 4,5 V
0,5 V 4,5 V
Plage
2,5 V
2,5 V
2,5 V
4,1 à 4,4 V
2,5 V
2,5 V
Révision A
