6. Retirez l'épingle (A). Retirez le doigt (B) du support de
doigt (C).
Poussez le doigt (B) à travers le guide (D) et dans le
tambour. Retirez le doigt du trou d'accès au tambour.
Si le doigt s'est cassé, retirer les restes du support (C) et de
l'intérieur du tambour.
7. Retirez et conservez les deux boulons (A) et les écrous en T
(non illustrés) du guide. Retirez le guide (B).
8. Installez le guide (B) comme suit :
NOTE:
Les boulons (A) sont munis d'une pièce de blocage du
filetage qui s'usera si les boulons sont retirés. Si les
boulons (A) sont réinstallés, appliquez du frein-filet de
résistance moyenne (Loctite
l'installation.
9. Insérez le guide (B) à partir de l'intérieur de la vis et fixez-le
avec les boulons (A) et les écrous en T (non illustrés).
IMPORTANT:
Installez toujours un nouveau guide lors du remplacement
d'un doigt solide.
10. Serrez les boulons (A) à 9 Nm (80 po-lbf).
11. Passez à l'étape 16, page
12. Enlevez les deux boulons (B), les écrous en T (non illustrés)
et le bouchon (A).
215812
MAINTENANCE ET ENTRETIEN
MD 243 ou équivalent) avant
491.

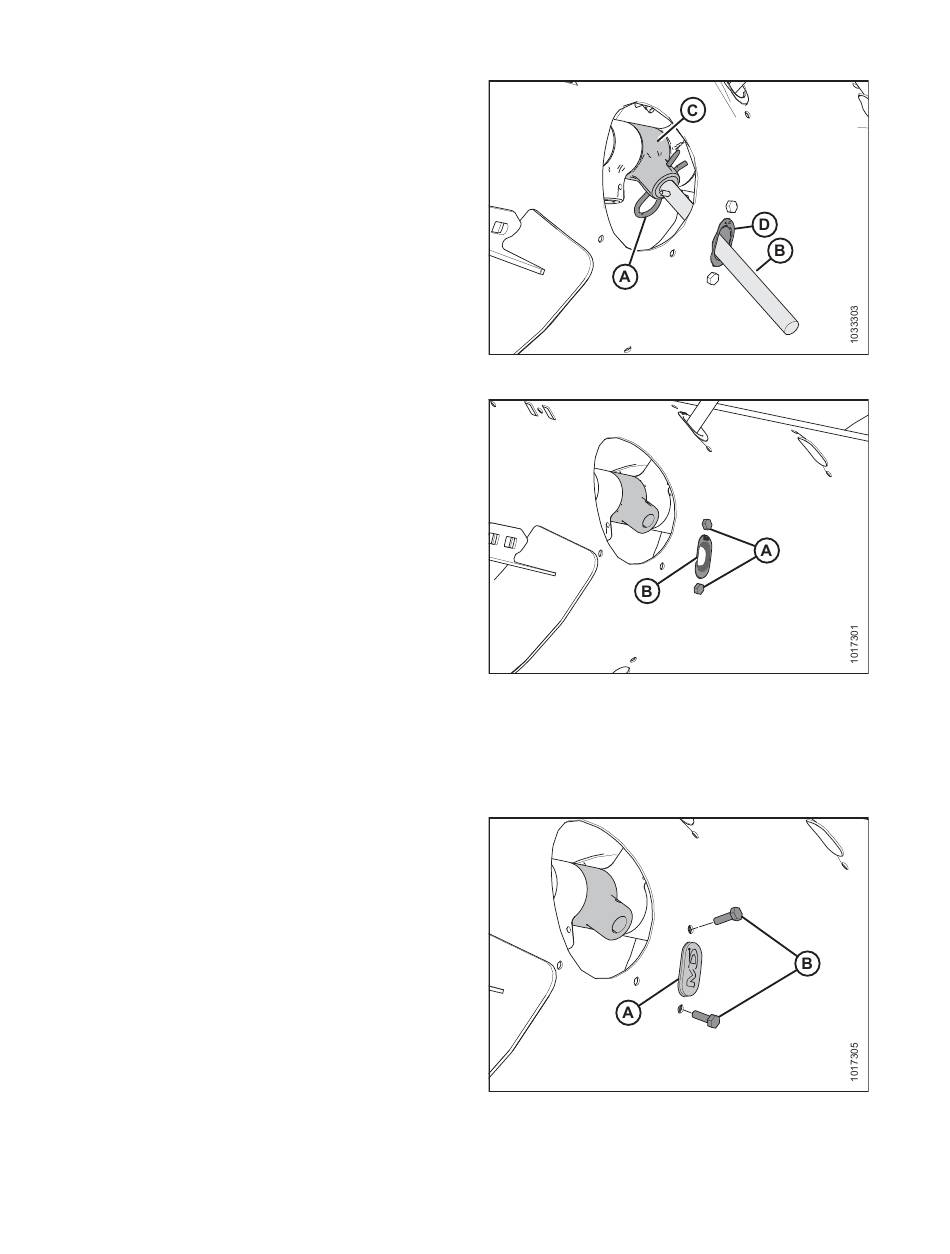

Figure 5.99: Doigt de la vis
Figure 5.100: Trou du doigt de la vis
Figure 5.101: Trou du doigt de la vis
