Installation du blindage de la tête de couteau
Le blindage de la tête de couteau est essentiellement utilisé pour le riz et les graminées fines pour que la récolte ne soit
pas prise dans l'ouverture d'expulsion. Non recommandé dans toutes les conditions.
DANGER
Pour éviter toute blessure corporelle ou mortelle due à un démarrage intempestif ou à une chute de la machine levée,
coupez toujours le moteur, retirez la clé et enclenchez les supports de sécurité avant de passer sous la plateforme pour
quelque raison que ce soit.
AVERTISSEMENT
Portez des gants épais lorsque vous travaillez autour de couteaux ou que vous manipulez ceux-ci.
1. Levez complètement le rabatteur.
2. Abaissez complètement la plateforme.
3. Coupez le moteur et retirez la clé du contact.
4. Enclencher les supports de sécurité du rabatteur. Pour obtenir des instructions, consulter
de sécurité du rabatteur, page
5. Récupérer les blindages de têtes de couteaux du coffret de
rangement manuel.
6. Placez le blindage de la tête de couteau (A) contre le
plateau d'extrémité, comme indiqué. Orientez le blindage
de sorte que la découpe corresponde au profil de la tête de
couteau ou des rabatteurs.
7. Alignez les trous de montage et fixez-les avec deux boulons
à tête hexagonale M10 x 30, des rondelles (B) et des
écrous.
8. Serrez les boulons (B) juste assez pour maintenir le blindage
de la tête de couteau (A) en place tout en lui permettant
d'être ajusté aussi près que possible de la tête de couteau.
9. Faites pivoter manuellement la poulie du boîtier
d'entraînement de couteau pour déplacer le couteau et
vérifiez les zones de contact entre la tête de couteau et son
blindage (A). Si nécessaire, ajustez le blindage pour éviter
toute interférence avec le couteau.
10. Serrez les boulons (B).
215812
MAINTENANCE ET ENTRETIEN
31.
531
Enclenchement des supports

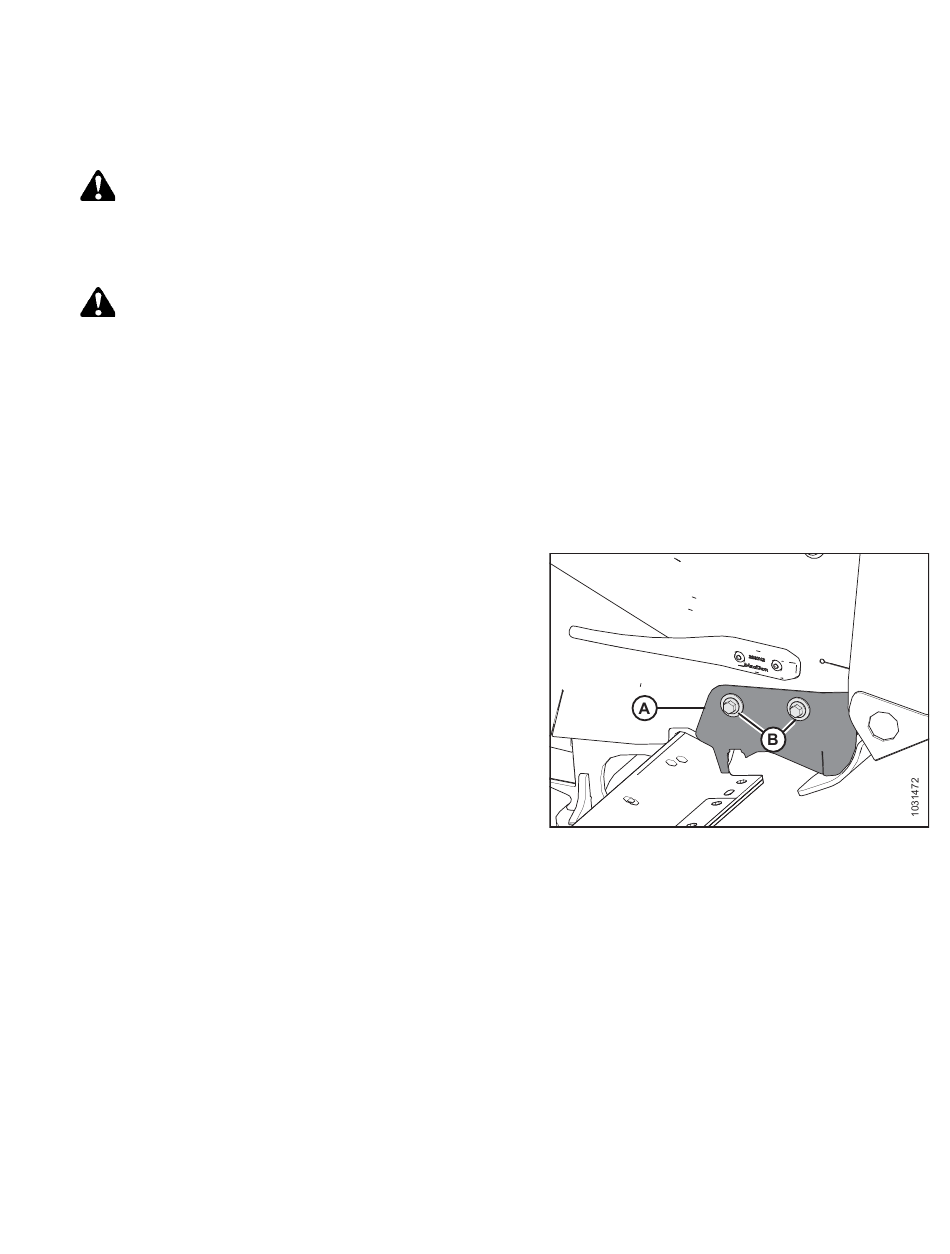

Figure 5.167: Blindage de la tête de couteau
