MAINTENANCE ET ENTRETIEN

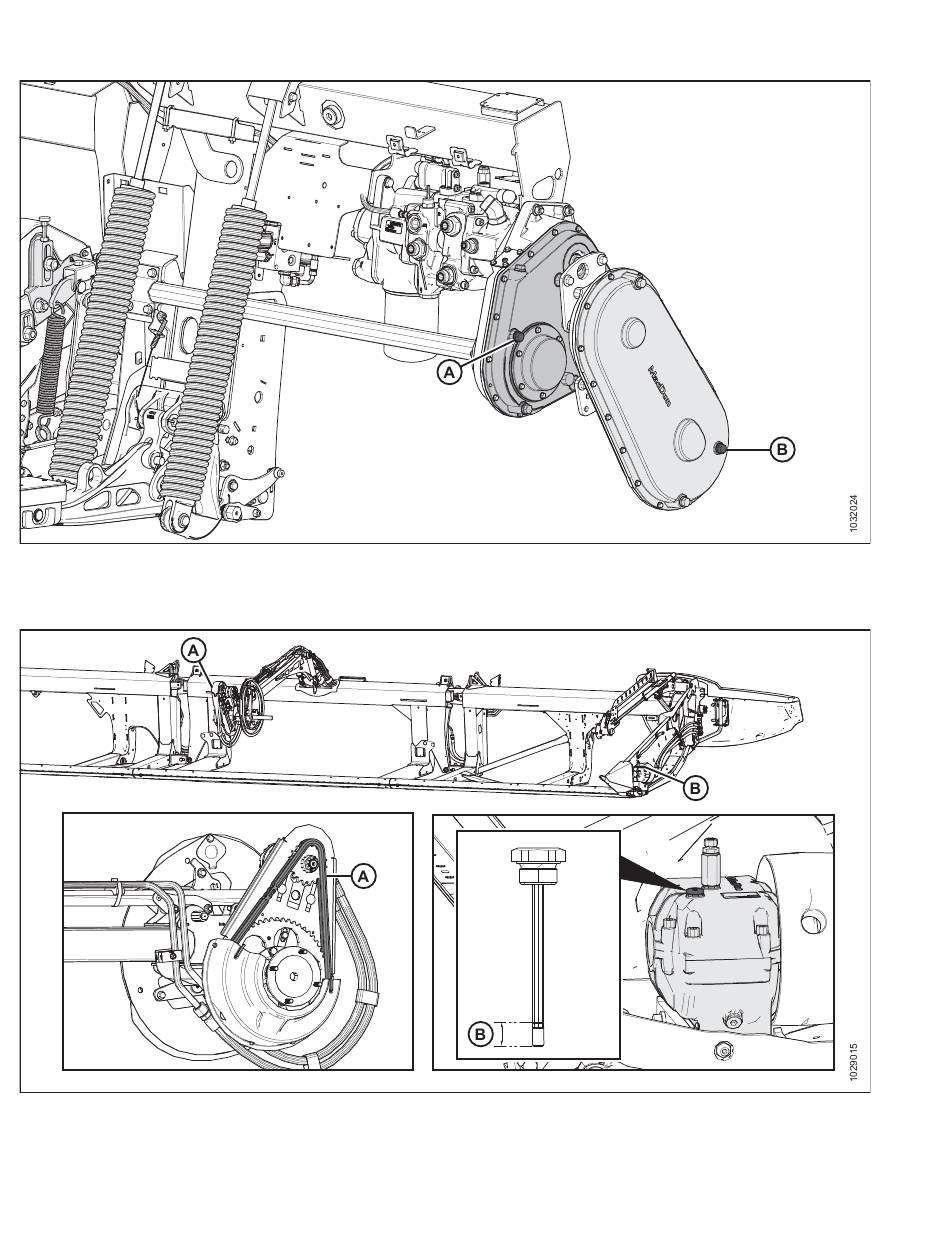

Figure 5.11: FM200
A – Niveau d'huile de la boîte de vitesses principale. Pour lubrifier, se référer à
5.3.5 Lubrification du boîtier principal de vitesses d'entraînement de la plateforme, page 450
B – Niveau d'huile de la boîte de vitesses d'achèvement. Pour lubrifier, se référer à
5.3.6 Lubrification du boîtier de vitesses d'achèvement et d'entraînement de la
plateforme, page 452
Figure 5.12: Rabatteur et barre de coupe
A – Chaîne d'entraînement du rabatteur. Pour lubrifier, se référer à
5.3.3 Lubrification de la chaîne d'entraînement du rabatteur, page 448
B – Niveau d'huile de la boîte d'entraînement des couteaux. Pour lubrifier, se référer à
Contrôle du niveau d'huile dans le boîtier d'entraînement de couteau, page 532
