Kit de renforcement des tubes à doigts (en option)

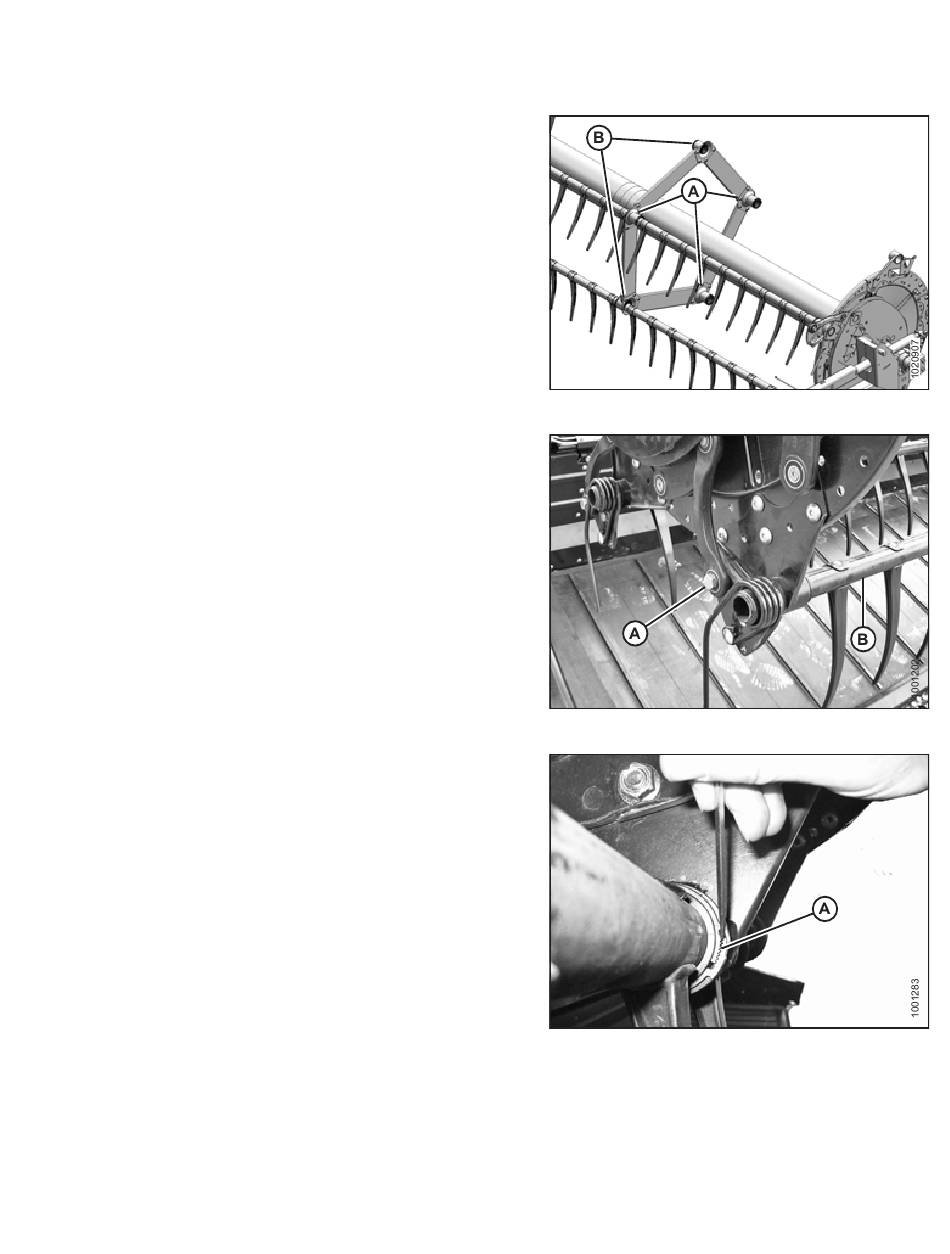

13. Relâchez les colliers des bagues ou déconnectez les profilés
en U servant de supports du support du tube à doigts (si
installé), selon le tube à doigts déplacé. Pour trois des tubes
à doigts (A), les profilés doivent être déconnectés, et pour
deux (B) d'entre eux il suffit d'enlever le collier de la bague.
14. Retirez le boulon (A) sur l'articulation de la came de façon à
ce que le tube à doigts (B) puisse tourner librement.
15. Relâchez les colliers des bagues (A) au niveau du disque de
la came à l'aide d'un petit tournevis pour séparer les
dentelures. Retirez les colliers des bagues.
215812
MAINTENANCE ET ENTRETIEN
Figure 5.294: Supports du tube à doigts
Figure 5.295: Extrémité de la came
Figure 5.296: Collier de bague
595
Révision A
