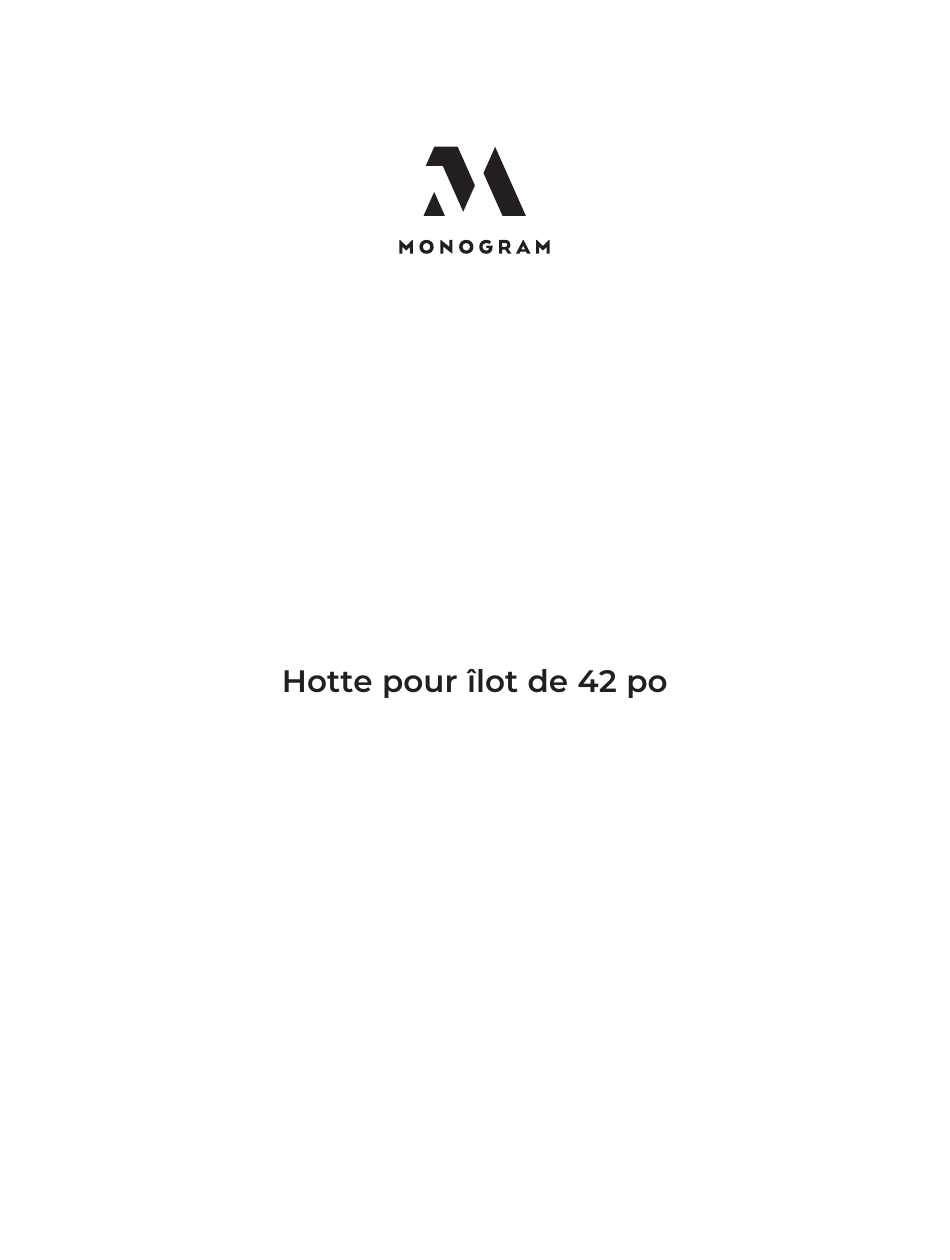

Hotte pour ilot de 42 po

Publicité

Liens rapides

INSTRUCTIONS
D'INSTALLATION
ZV1050
MONOGRAM.COM

Publicité

Table des Matières
loading

Sommaire des Matières pour Monogram ZV1050

  • Page 1 INSTRUCTIONS D'INSTALLATION ZV1050 MONOGRAM.COM...
  • Page 2: Consignes De Sécurité

    La panne du produit due à une mauvaise installation n'est pas couverte par la garantie. combustion et à une évacuation appropriées des gaz monogram.com. par le conduit d'évacuation (cheminée) de l'équipement monogram.ca. monogram.com/use-and-care/parts. ATTENTION Compte tenu du poids et de la dimension installez un système d'air d'appoint (de remplacement)
  • Page 3: Dimensions Du Produit

    Information de conception TABLE DES MATIÈRES Information de conception ..................3 ..........11 Cache-conduits...................... 11 ..................... 12 ....12 ..........5 ....13 Alimentation électrique ............5 ............13 Raccords de conduit..............6 ..Instructions d'installation .............
  • Page 4: Information De Conception

    9 pi 11 po 25-1/2 po à 30 po ZX10510SFSS 10 pi 0 po 25-1/2 po à 30 po ZX10510SFSS 10-3/4 po Dimensions du cache-conduit ZV1050 Modèle 11-1/2 po 12 po 25 po 26 po 16 po 31-14899 Rév. 3...
  • Page 5: Outils Et Matériel Nécessaires

    Préparatifs OUTILS ET MATÉRIEL NÉCESSAIRES ALIMENTATION ÉLECTRIQUE (non fournis) IMPORTANT – (veuillez lire attentivement) • Ruban à mesurer AVERTISSEMENT • Couteau de distribution électrique avant d’entreprendre l’installation. • Capuchons de connexion ou la réglementation et les exigences locales en vigueur. •...
  • Page 6: Raccords De Conduit

    Préparatifs RACCORDS DE CONDUIT Longueur Section de Longueur Quantité équivalente conduit Dimensions équivalente* utilisée totale Cette hotte doit être raccordée à un conduit rond de 8 po. On peut 1 pi (par pied utiliser un adaptateur de conduit de longueur) de 3-1/4 po x 12 po.
  • Page 7 Instructions d’installation CONSTRUIRE UN SOUTIEN DE PLAFOND Planifier l'emplacement Plafond Ligne médiane du conduit de la hotte aligné en dessous de la hotte. avant de l'appareil de cuisson. Reportez-vous à l'illustration. Hotte cuisson et le bas de la hotte. Avant 15-3/4 po 31-1/2 po Environ 1-1/2 po...
  • Page 8 Instructions d’installation CONSTRUIRE UN SOUTIEN DE PLAFOND (suite) EXEMPLE B 16 po charpente transversale de d'espacement entre les solives sur la ligne médiane du conduit/ Charpente transversale Conduit de 8 po Contour de la Alignez le conduit avec le centre de la Avant de la hotte EXEMPLE C...
  • Page 9 Instructions d'installation CONSTRUIRE UN SOUTIEN DE PLAFOND (suite) Charpente transversale de 2x4 min. au total pour les deux supports. pour assurer le positionnement adéquat de la hotte. au besoin. 7-1/4 po Solive de IMPORTANT : La structure du plafond doit être en mesure plafond 11-1/4 po de soutenir le poids de la hotte (environ 300 lb/136 kg)
  • Page 10: Retirer L'emballage

    Instructions d'installation RETIRER L'EMBALLAGE et l'emballage. Retirez le couvercle de la boîte de jonction. VÉRIFIER LES PIÈCES DE QUINCAILLERIE ET LES ACCESSOIRES 11-1/4 po DE LA LIGNE CENTRALE DES TROUS 7-1/4 po DE LA TROUS TROUS LIGNE CENTRALE D'ACCÈS D'ACCÈS DES FILS DES FILS DES TROUS...
  • Page 11: Gabarit De Montage

    Instructions d'installation GABARIT DE MONTAGE collez-le en place. – Assurez-vous que le gabarit est correctement orienté avec l'avant de la hotte. en contrebas. Trous d'accès des fils de trou. INSTALLER LE CADRE DE SOUTIEN Rebord de Support inférieur fixation de hotte 10 po 40 po...
  • Page 12: Fixer Le Câblage

    Instructions d'installation FIXER LE CÂBLAGE DIMENSIONS ET INSTALLATION DU CONDUIT longueur pour atteindre la boîte de jonction de la hotte à Plafond environ 6 po en dessous du support. Plafond Conduit du domicile Vue du côté gauche Cadres de soutien Longueur latérale –...
  • Page 13: Installer Les Cache-Conduits Décoratifs

    Instructions d'installation INSTALLER LES CACHE-CONDUITS DÉCORATIFS Installer une vis Cache-conduit de chaque côté supérieur Cache-conduit Réaliser inférieur 2 trous Cache-conduit d'implantation inférieur Cache-conduit (un de supérieur chaque côté) Côté droit Cache-conduit supérieur Installer la vis d'arrêt dans le d'arrêt trou du cache- conduit supérieur (interne) décorative dans les trous de vis sur le cadre de soutien.
  • Page 14: Enfiler Le Cache-Conduit

    Instructions d'installation BRANCHER L'APPAREIL À ENFILER LE CACHE-CONDUIT L'ALIMENTATION ÉLECTRIQUE Vérifiez que l'alimentation est coupée à la source. AVERTISSEMENT d'utiliser un composé antioxydant et des connecteurs boîte de jonction. serrez-le. électriques hors du chemin du support de cache-conduit. vert du circuit de dérivation. la hotte.
  • Page 15: Installer Les Filtres, Finaliser L'installation

    Instructions d'installation INSTALLER LES FILTRES, FINALISER L'INSTALLATION Fentes de filtre l'acier inoxydable. 31-14899 Rév. 3...
  • Page 16 REMARQUE : Lors de la procédure d'installation décrite lunettes de sécurité. ® monogram.com. REMARQUE : 31-14899 Rév. 3 10-19 GEA Imprimé en Italie...
