Légende fig. 83
1 Aérateur supérieur fixe de dégi-
vrage ou désembuage du pare-brise -
2 Aérateurs fixes de dégivrage ou
désembuage des vitres latérales -
3 Ouïes latérales orientables et ré-
glables - 4 Aérateurs centraux orien-
tables et réglables - 5 Aérateurs fixes
zone pieds sièges avant - 6 Aérateurs
fixes zone pieds sièges arrière deuxiè-
me rangée - 7 Ouïes arrière orien-
tables et réglables deuxième rangée -
8 Aérateurs fixes zone pieds sièges ar-
rière troisième rangée - 9 Ouïes
orientables troisième rangée.
fig. 84

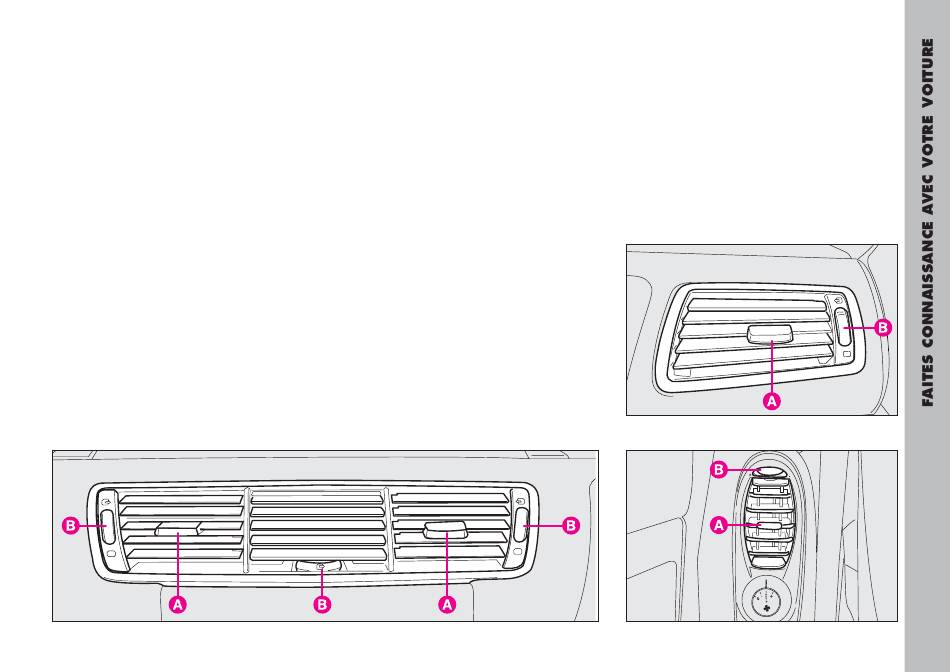

REGLAGE AERATEURS
CENTRAUX fig. 84
Les deux ouïes extérieures sont do-
tées d'une commande de réglage A
qui permet d'orienter (vers les 4 sens:
haut/bas/droite/gauche) le flux d'air,
alors que l'ouïe centrale est fixe.
Pour régler le débit d'air agir sur la
commande B:
ô = tout fermé
ö = tout ouvert.
REGLAGE OUIES REGLABLES
LATERALES fig. 85
Pour orienter le flux d'air agir sur la
commande A.
Pour régler le débit d'air agir sur la
commande B:
ô = tout fermé
ö = tout ouvert.
REGLAGE OUIES ARRIERE
REGLABLES DEUXIEME
RANGEE fig. 86
Pour orienter le flux d'air agir sur la
commande A.
Pour régler le débit d'air agir sur la
commande B (+ ou –).
fig. 85
F0B0063b
fig. 86
F0B0064b
F0B0065b
63
