Réglage Du Pont - Perkins 4016-61TRS1 Utilisation Et Entretien

SFBU8430
Réglage du jeu de soupapes du
pont
Tableau 20
Outils requis
Outil Numéro de
pièce
C SE252

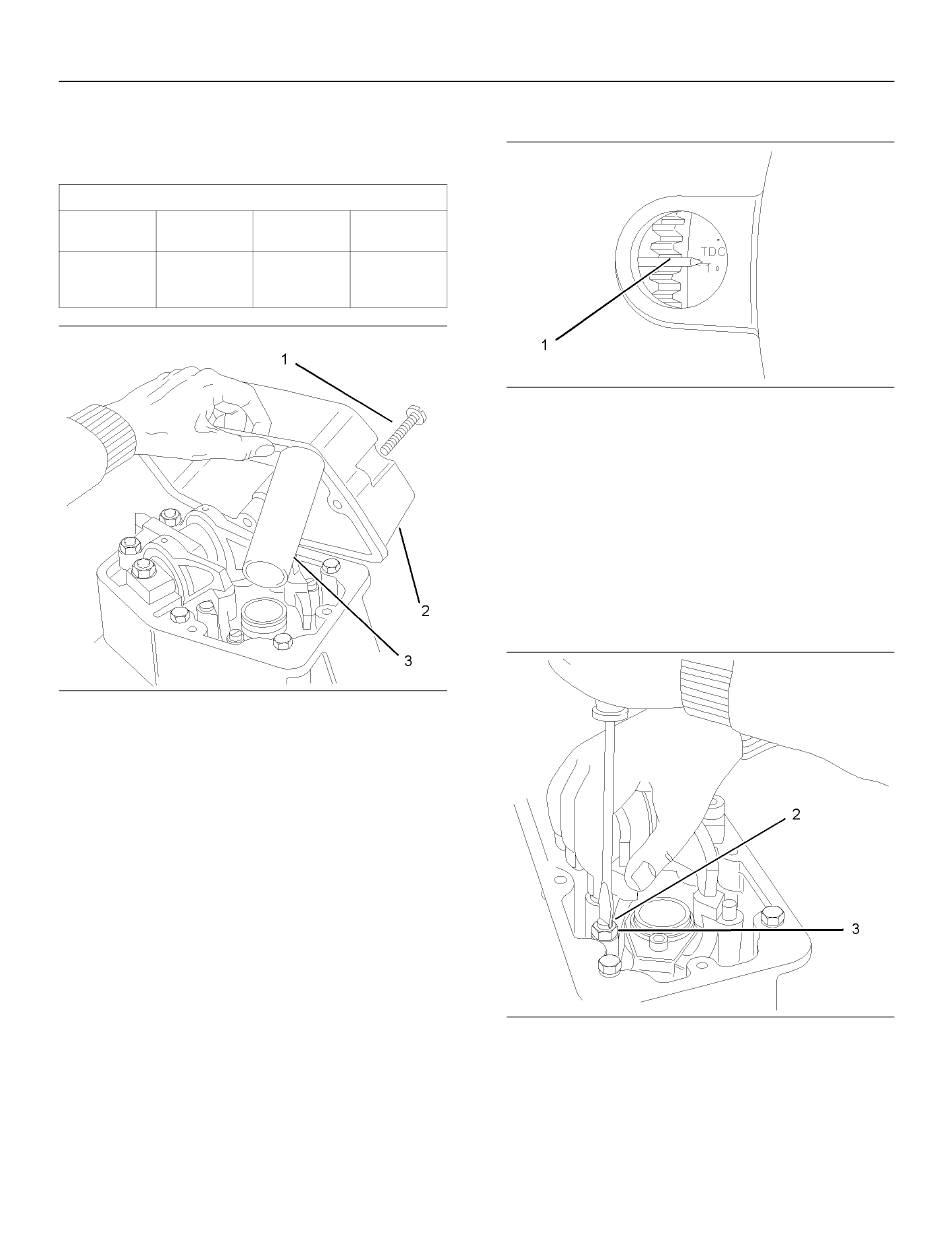

Illustration 41
Exemple type
1. Retirer la bougie d'allumage. Se référer à ce guide,
"Bougies d'allumage du système d'allumage -
Contrôle/réglage/remplacement".
2. Retirer les vis d'arrêt (1) puis le couvercle (2).
Jeter l'ancien joint.
3. Retirer le tube de bougie d'allumage (3).
4. Monter l'outillage (C) pour faire tourner le
vilebrequin.
Désignation Qté
de la pièce
Engine 1
cranking
device
g01235020
Jeu des soupapes du moteur et pont - Réglage
Réglage du pont
Illustration 42
Exemple type
1. Utiliser l'index de calage (1) pour mettre le
moteur au point mort haut. Se référer à ce guide,
"Spécifications" pour connaître la séquence de
position du piston pour le réglage du jeu de
soupapes.
2. Tourner le vilebrequin sur la position requise.
3. S'assurer qu'il existe un jeu entre le culbuteur et
le coussinet du pont.
Illustration 43
Exemple type
4. Desserrer le contre-écrou (3). Régler la vis (2)
de façon à établir un contact du côté fixe du
pont avec la soupape. Avec la main, exercer une
pression sur le pont. Se référer à l'illustration 43.
59
Entretien
g01235025
g01235021
