2.1 Fonctions et caractéristiques du NextMove e100

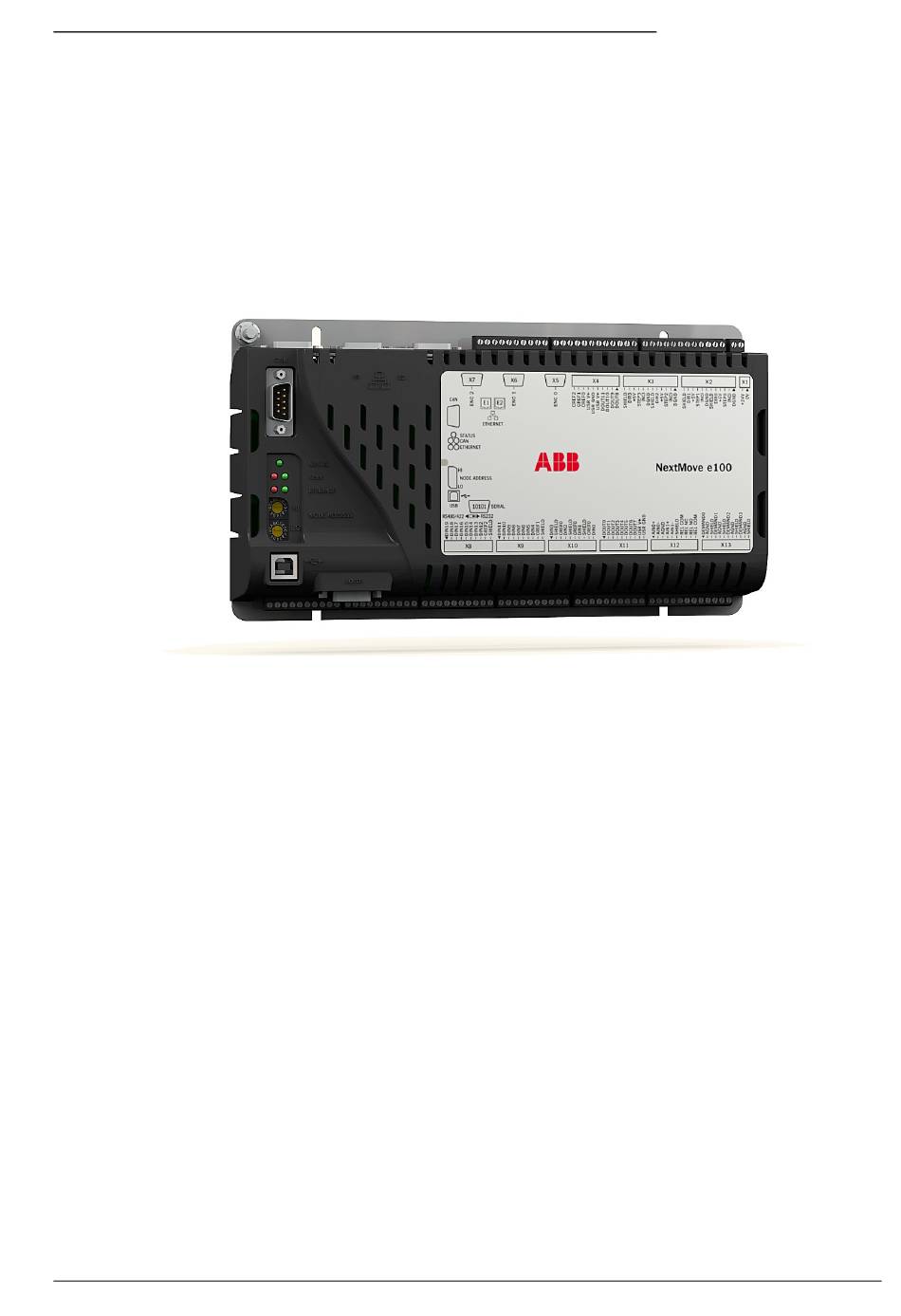

Le NextMove e100 est un contrôleur multi-axe haute performance pour servomoteurs et
moteurs pas à pas.
Le NextMove e100 contient le langage de commande de mouvement Mint. Mint est une
forme structurée du langage Basic, conçue sur mesure pour les applications de commande
de mouvement des servomoteurs et moteurs pas à pas. Ce langage permet une mise en
route très rapide avec des programmes simples de commande. En outre, Mint comprend un
large éventail de commandes puissantes pour des applications complexes.
Les fonctions standard comprennent :
Commande de 16 axes (au maximum), dont 4 axes de moteur pas à pas et 3 axes de

servomoteur (sur carte), plus des axes externes via la connexion Ethernet POWERLINK.
Déplacements point à point, cames et engrenages simulé, commande de trajectoires

complexes, courbes, etc.
20 entrées TOR polyvalentes, configurables par le logiciel pour un déclenchement par

front d'impulsion ou niveau.
12 sorties TOR polyvalentes et 1 sortie de relais.

2 entrées analogiques différentielles, résolution 12 bits

4 sorties analogiques monofilaires, résolution 12 bits

Port série USB 1.1 (compatible USB 2.0 et USB 3.0).

Port série RS232 / RS485 / 422 pour la programmation ou la connexion à un panel IHM.

Prise en charge Ethernet POWERLINK et TCP/IP : deux ports Ethernet avec hub intégré

pour la communication avec le PC hôte ou d'autres périphériques Ethernet
POWERLINK.
