BETRIEBSANLEITUNG
4
Angaben zum Einsatzort /
Montage

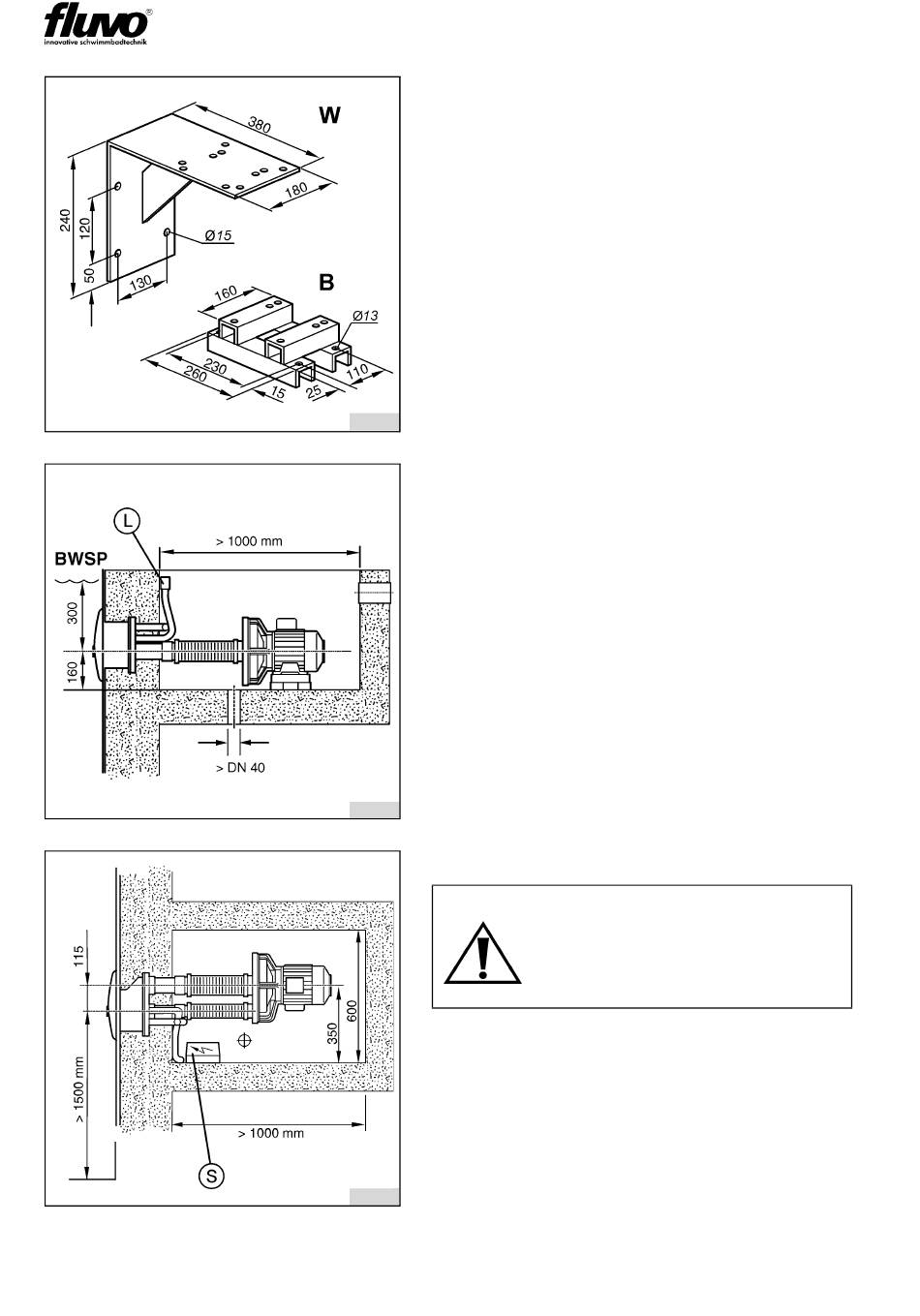

4.1
Grundrahmen für den Einbau
Es stehen 2 Grundrahmen zur Verfügung, die
separat, entsprechend den örtlichen Gegeben-
heiten, bestellt werden müssen.
1. W = zur Wandbefestigung
2. B = zur Bodenbefestigung
Hinweis: Da die Pumpen nicht selbstansau-
gend sind, muss die Aufstellung unterhalb des
Wasserspiegels erfolgen. Berücksichtigen Sie
dies bei der Aufstellungsplanung!
8215
4.2
Pumpenschacht Planung
Abb. 9: Schnitt durch den Pumpenschacht
Bei der Planung eines Pumpenschachts ist zu
beachten:
1. Lichte Abmessung min. 1000 x 600 x 600
2. Druckstutzen min. 300 mm unter BWSP*
3. Leckwasser Ablaufstutzen min DN 40
4. Kühlluftzu- und -abfuhr für Motor min DN 125
(2x) Mindestabstand des Kühllufteintritt am
Motor zur Wand = 200 mm
5. Bei Aufstellung im Freien den Pumpen-
schacht abdecken.
* BWSP = Beckenwasserspiegel
8216
Abb. 10 = Draufsicht auf den Pumpenschacht
Die Anordnung des Luftventils (L) muss eben-
falls immer über dem BWSP* erfolgen.
Bei der Leckagegefahr der Pumpe ist immer
für einen Leckwasserablauf zu sorgen!
* BWSP = Beckenwasserspiegel
8217
Schmalenberger GmbH + Co.
D-72072 Tübingen / Germany
Achtung:
Die Anordnung des Schaltkastens
(S) muss immer über dem Becken-
wasserspiegel erfolgen.
C2G-rondo
27201-C
