BETRIEBSANLEITUNG
4.9
Montage des Pumpenbau-
satzes (I)

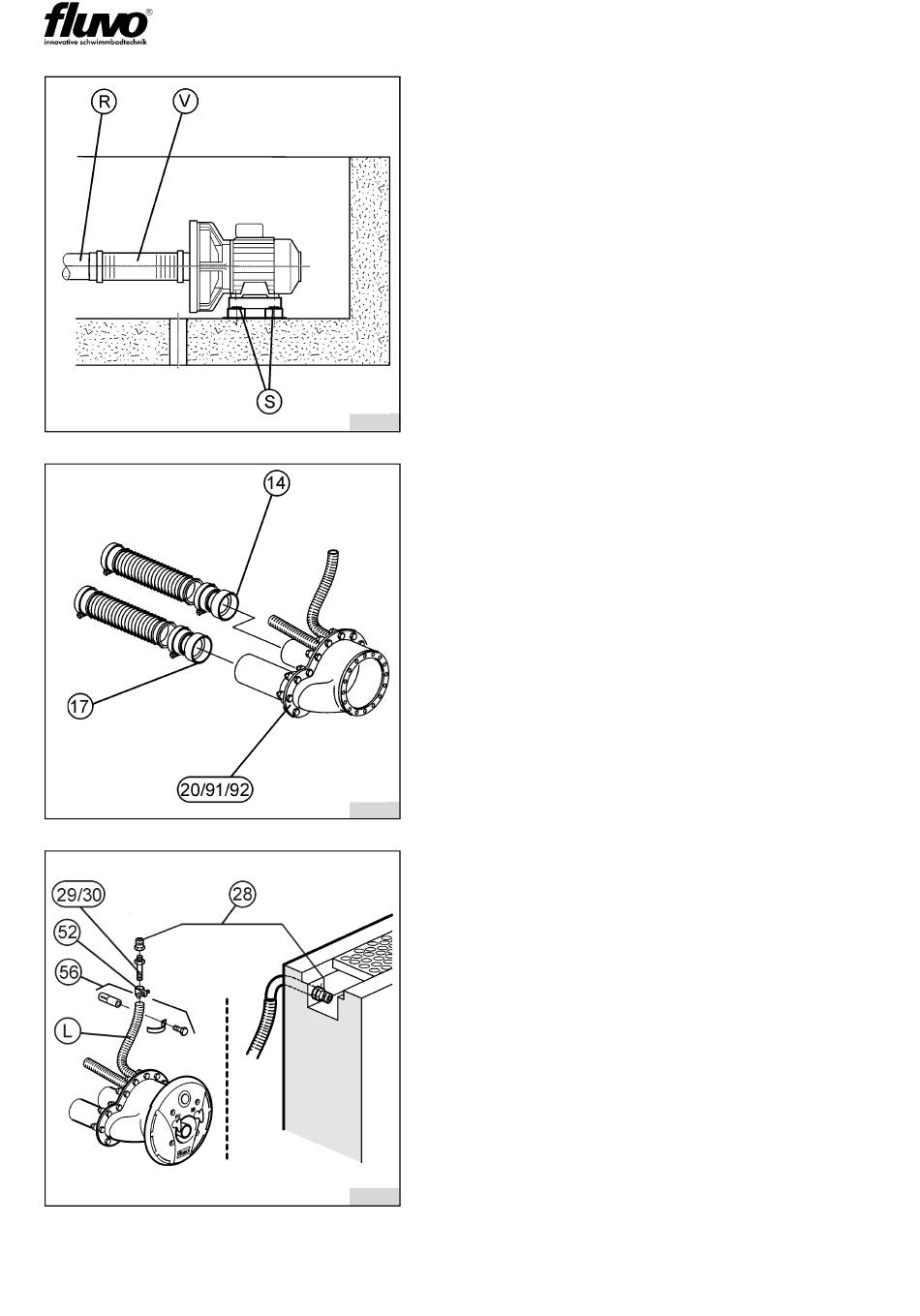

siehe Abb. 19
Die
Pumpe
Grundrahmen, mit Sechskantschrauben M8 (S),
montieren.
Hinweis:
1. Verwenden Sie keine Schwingungsdämpfer
zwischen Pumpe und Grundrahmen.
2. Sind die Rohrleitungen (R) zur Pumpe länger
als 6 m muss die Nennweite vergrößert wer-
den.
- Saugseite von DN 65 auf min. DN 80
8228
- Druckseite von DN 50 auf min. DN 65
3. Die Schlauchverbindungsstutzen (V) dann
immer am Pumpenaggregat montieren.
4.9.1
Anschluss am Becken
siehe Abb. 20
Die Schlauchverbindungsstutzen (14+17) auf
die Rohrstutzen am Einbausatz (20/91/92) kle-
ben. Alternativ, bei Verwendung von Rohrlei-
tungen, an das pumpenseitige Ende der
Rohrleitungen kleben.
Hinweis: Rohrleitungen immer mit Bögen,
nicht mit Winkel verlegen, um möglichst gerin-
ge Rohleitungswiderstände zu erhalten.
8229
14
Druckstutzen
17
Saugstutzen
4.9.2
Anschluss an der Pumpe
siehe Abb. 21
Die Schlauchleitungen (13 druckseitig + 16
saugseitig) an das Pumpenaggregat anschlie-
ßen. Verwenden Sie dazu auf beiden Seiten
die entsprechenden Schlauchschellen (12).
Hinweis: Achten Sie darauf, dass die Stutzen
vom Pumpenaggregat zum Einbausatz / Rohr-
leitung möglichst fluchten.
Die Schlauchleitungen müssen auf einer Seite
8230
immer an die Pumpe montiert werden (Kom-
pensatorfunktion), siehe Abbildung.
Schmalenberger GmbH + Co.
D-72072 Tübingen / Germany
spannungsfrei
auf
dem
C2G-rondo
27201-C
