BETRIEBSANLEITUNG
4.3

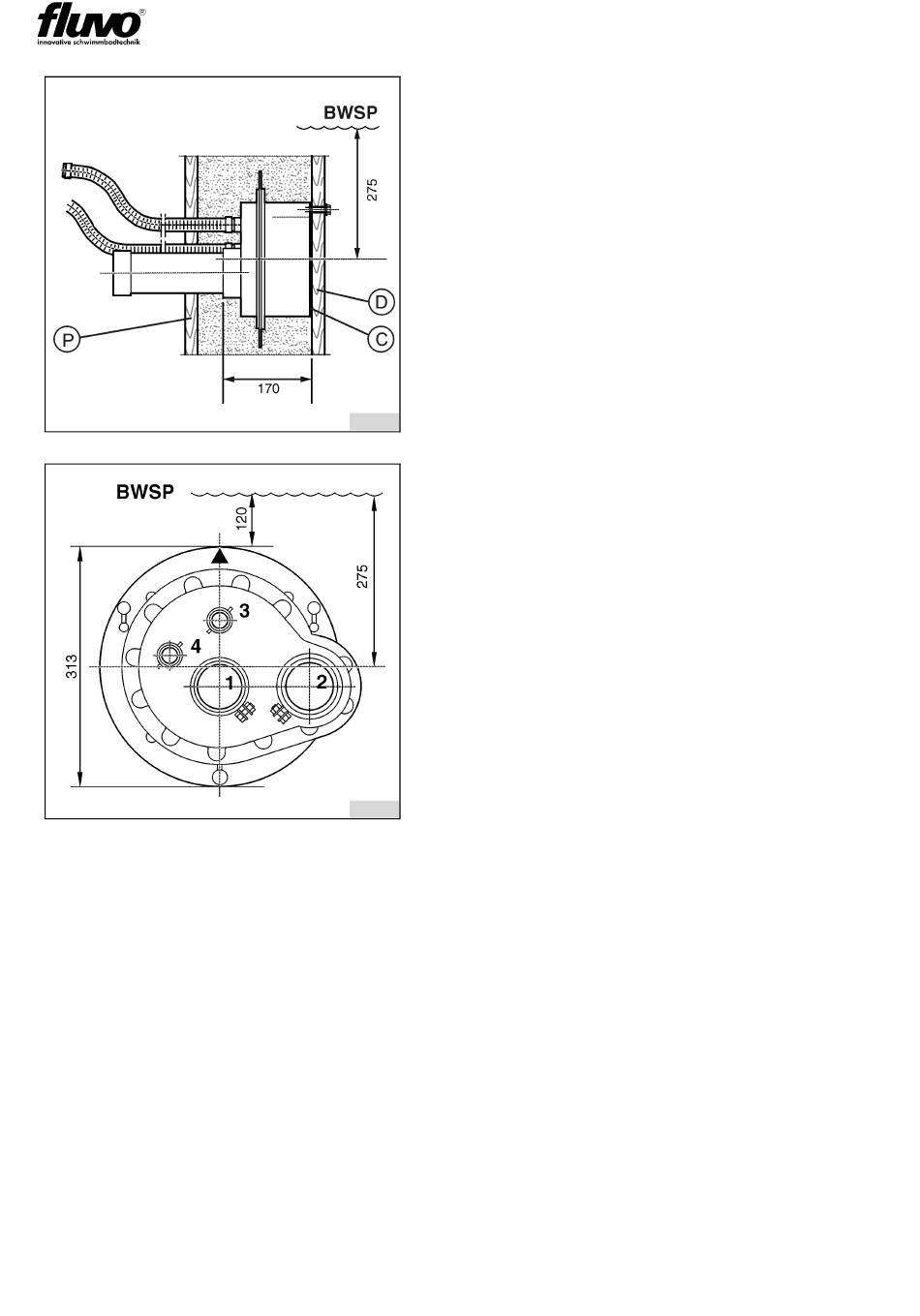

Einbauvorbereitung für
Betonbecken
siehe Abb. 11
Einbausatz anpassen:
Einbausatz auf das Schalbrett setzen und die
Bohrlöcher übertragen. Löcher in das wasser-
seitige Schalbrett (D) bohren. Am äußeren
Schalbrett (P), Löcher für Saug- / Druckleitung
und die beiden Schläuche anreissen und aus-
schneiden.
Einbausatz komplett mit der Montageschutzfo-
lie (C) am wasserseitigen Schalbrett fest-
8218
schrauben.
Hinweis:
•
Der Einbausatz muss waagerecht sitzen.
•
Der Abstand Mitte Einbausatz - Wasser-
spiegel (BWSP) muß 275 mm betragen.
Abb. 12: Ansicht auf die Rückseite des Einbau-
satzes
1
Druckrohr (DN 50)
2
Saugrohr (DN 65)
3
Schaltschlauch
4
Luftanschluss zum Luftventil
8219
Schmalenberger GmbH + Co.
D-72072 Tübingen / Germany
C2G-rondo
27201-C
