BETRIEBSANLEITUNG
4.11.1
Elektrischer Anschluss
Wechselstrom
siehe Abb. 29
Netzspannung: 230 V für 1 ~ Wechselstrom
Anschlusskabel Netzzuleitung:
Anschlusskabel Pumpe:
Vorsicherung:
Anschlusskabel z.B. HO7RNF, alle weiteren
zum Anschluss notwendigen Daten finden Sie
unter Kapitel 3.1 = Technische Daten
8236

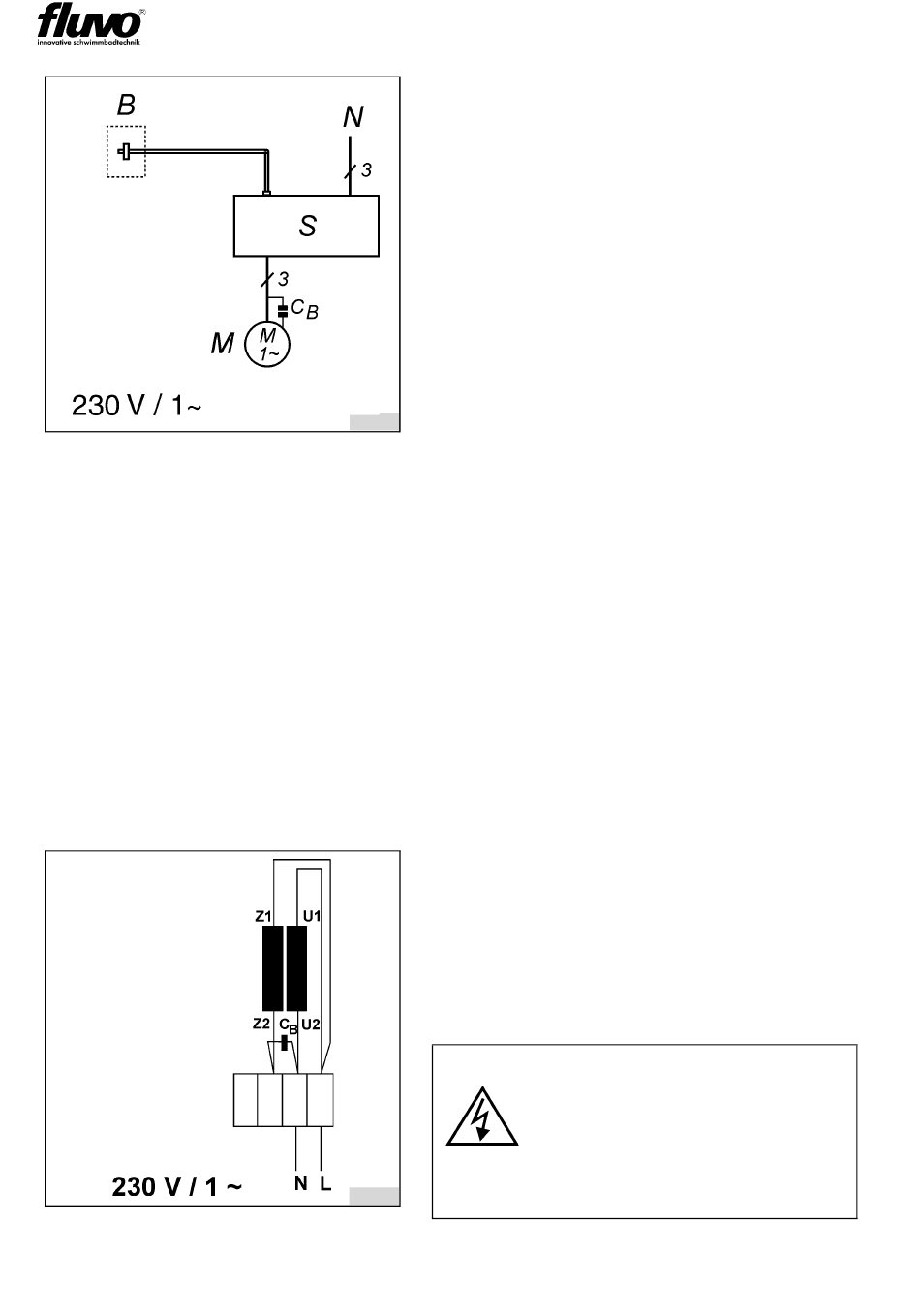

Prinzipschaltbild für 230 V ~ Wechselstrom
B
Bedienungsteil im Becken
M
Motor der Umwälzpumpe
N
Netzanschluss (230 V ~)
S
Schaltkasten
C
Kondensator
B
Schutzmaßnahmen:
siehe Abb. 30
In der Netzzuleitung muss ein Fehlerstrom-
schutzschalter (Nennfehlerstrom ≤ 30 mA) vo-
gesehen werden.
8206
Schmalenberger GmbH + Co.
D-72072 Tübingen / Germany
Anordnung der Klemmbrücken
beachten
Siehe Klemmkastendeckel Innen-
seite bzw. eingelegter Anschluss-
plan. Beachten Sie unbedingt diese
Angaben des Motorherstellers!
3 x 2,5 mm²
3 x 2,5 mm²
16 A träge
C2G-rondo
27201-C
