BETRIEBSANLEITUNG
4.11.2
Elektrischer Anschluss
Drehstrom
siehe Abb. 31
Netzspannung: 400/230 V für 3 ~ Drehstrom
Anschlusskabel Netzzuleitung:
Anschlusskabel Pumpe:
Vorsicherung:
Anschlusskabel z.B. HO7RNF, alle weiteren
zum Anschluss notwendigen Daten finden Sie
unter Kapitel 3.1 = Technische Daten
8238

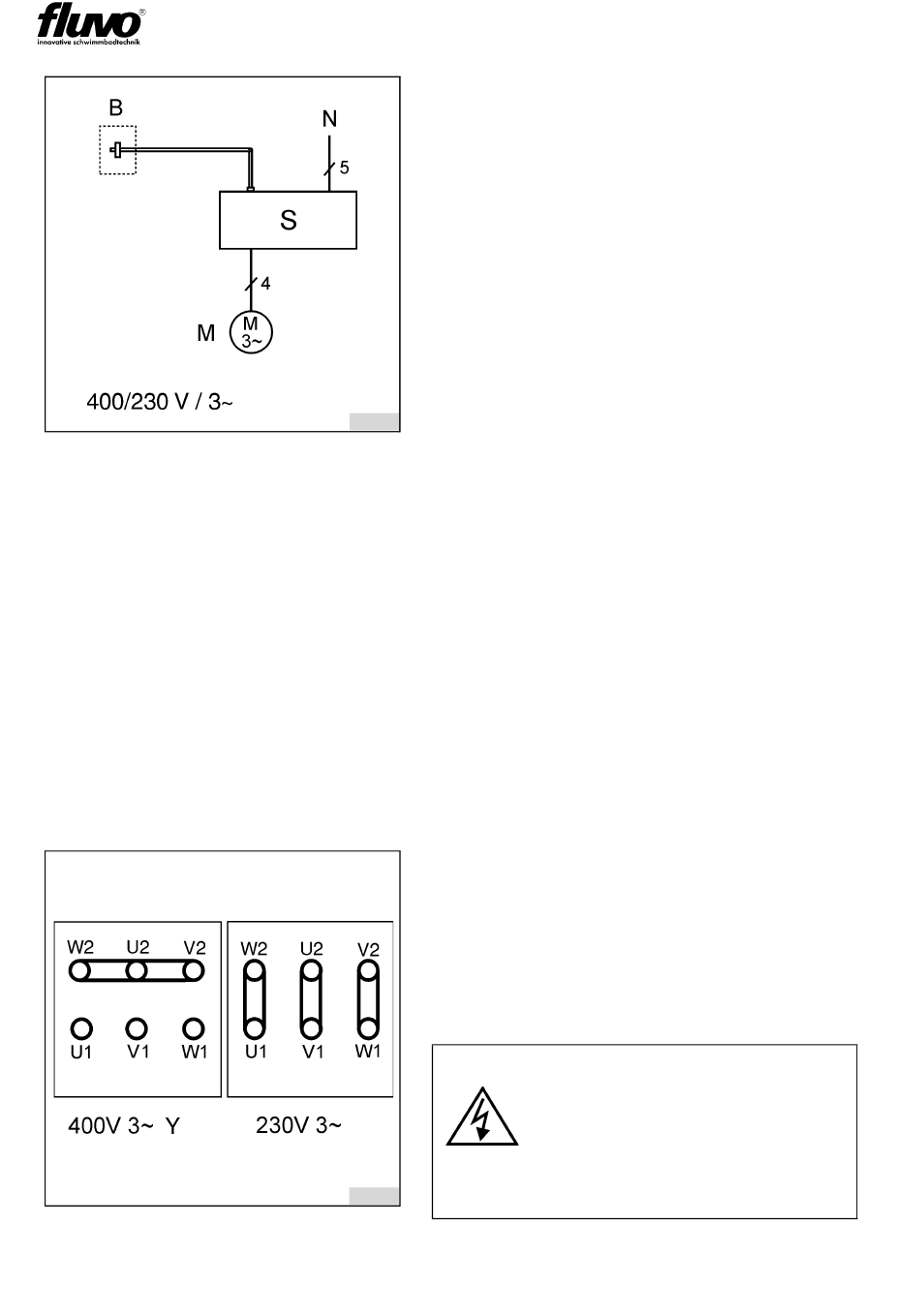

Prinzipschaltbild für 400/230 V Drehstrom
B
Bedienungsteil im Becken
M
Motor der Umwälzpumpe
N
Netzanschluss (400/230 V 3 ~)
S
Schaltkasten
Schutzmaßnahmen:
siehe Abb. 32
In der Netzzuleitung muss ein Fehlerstrom-
schutzschalter (Nennfehlerstrom ≤ 30 mA) vor-
gesehen werden.
8239
Schmalenberger GmbH + Co.
D-72072 Tübingen / Germany
Anordnung der Klemmbrücken
beachten
Siehe Klemmkastendeckel Innen-
seite bzw. eingelegter Anschluss-
plan. Beachten Sie unbedingt diese
Angaben des Motorherstellers!
5 x 2,5 mm²
4 x 2,5 mm²
16A träge
C2G-rondo
27201-C
