BETRIEBSANLEITUNG
4.9.3

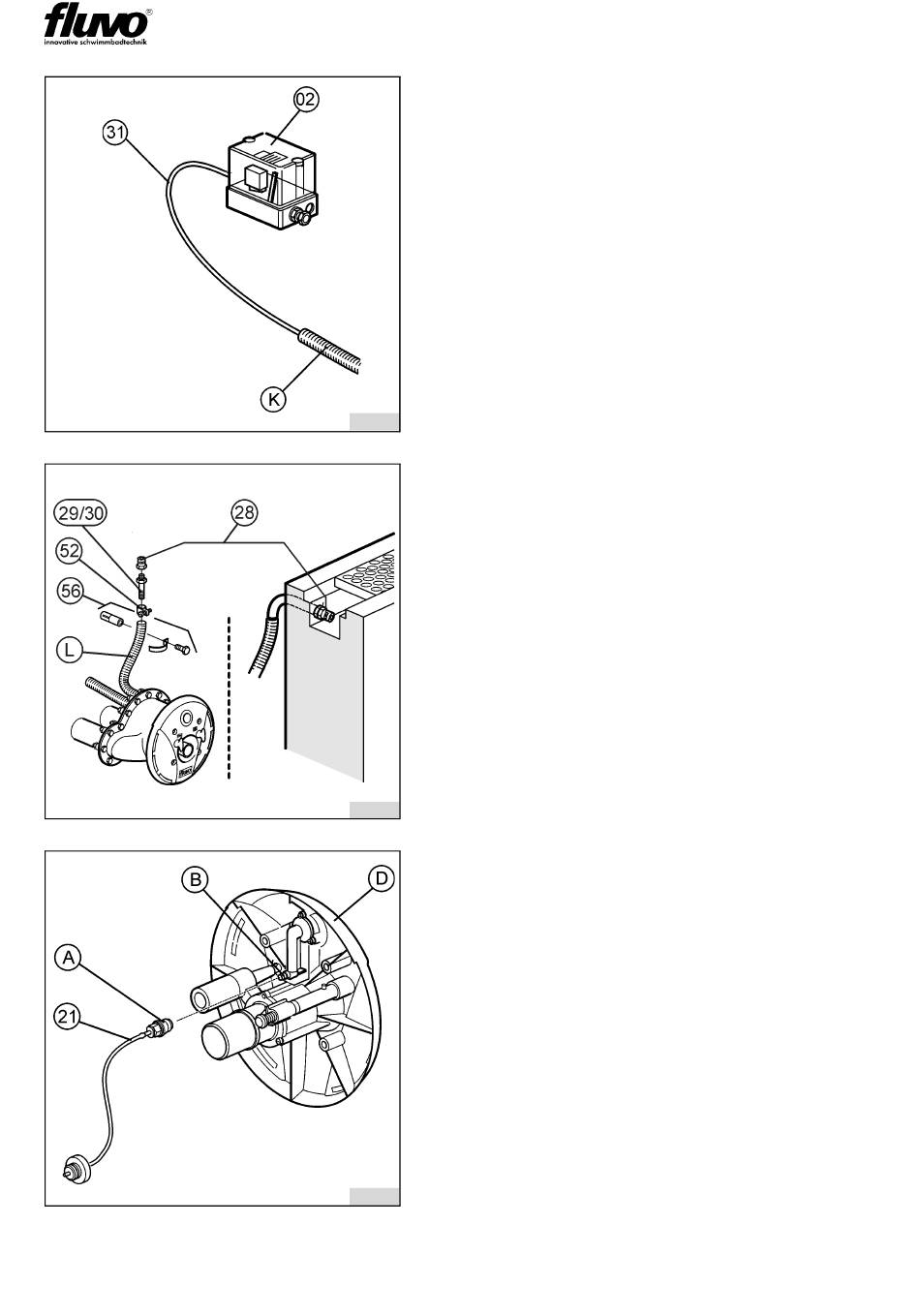

Montage des Schaltkastens
siehe Abb. 22
Den Schaltkasten (02) möglichst nahe an den
Einbausatz montieren. Beachten Sie auch die
Hinweise unter Kapitel 4.2 (Abb.10).
Den Schaltschlauch (31) auf den Nippel im
Schutzschlauch (K) stecken.
Hinweis: Den Schaltschlauch nicht knicken
und so kurz wie möglich halten, maximale Län-
ge 8 m.
8229
4.9.4
Montage des Luftventils
siehe Abb. 23
Das Luftventil (28) und den Übergangsnippel (29)
an
den
Luftschlauch
Luftschlauch (L) vor der Montage anwärmen.
Sichern mit der Schlauchschelle (52).
Das Luftventil mit dem Befestigungssatz (56) an
der Beckenwand o.ä. befestigen. Bei ebenerdiger
Überlaufrinne, Luftventil in die Rinne setzen,
siehe Detail „B".
Hinweis: Für die Anordnung des Luftventils
beachten Sie unbedingt auch die Angaben unter
8230
Kapitel 4.2, Planung des Pumpenschachts (Abb.
9 und 10).
4.10
Montage des Düsenkopfs allge-
mein
siehe Abb. 24
Das Beckenwasser, falls schon eingelassen,
bis unterhalb des Einbausatzes ablassen. Den
Schlauch (21) mit der Schlauchkupplung (A)
auf die Steckhülse (B) am Düsenkopf (D) fest
aufstecken. Der Druckwellenschalter ist damit
mit dem Schaltkasten verbunden.
8231
Schmalenberger GmbH + Co.
D-72072 Tübingen / Germany
(L)
montieren.
Den
C2G-rondo
27201-C
