BETRIEBSANLEITUNG
4.10.1

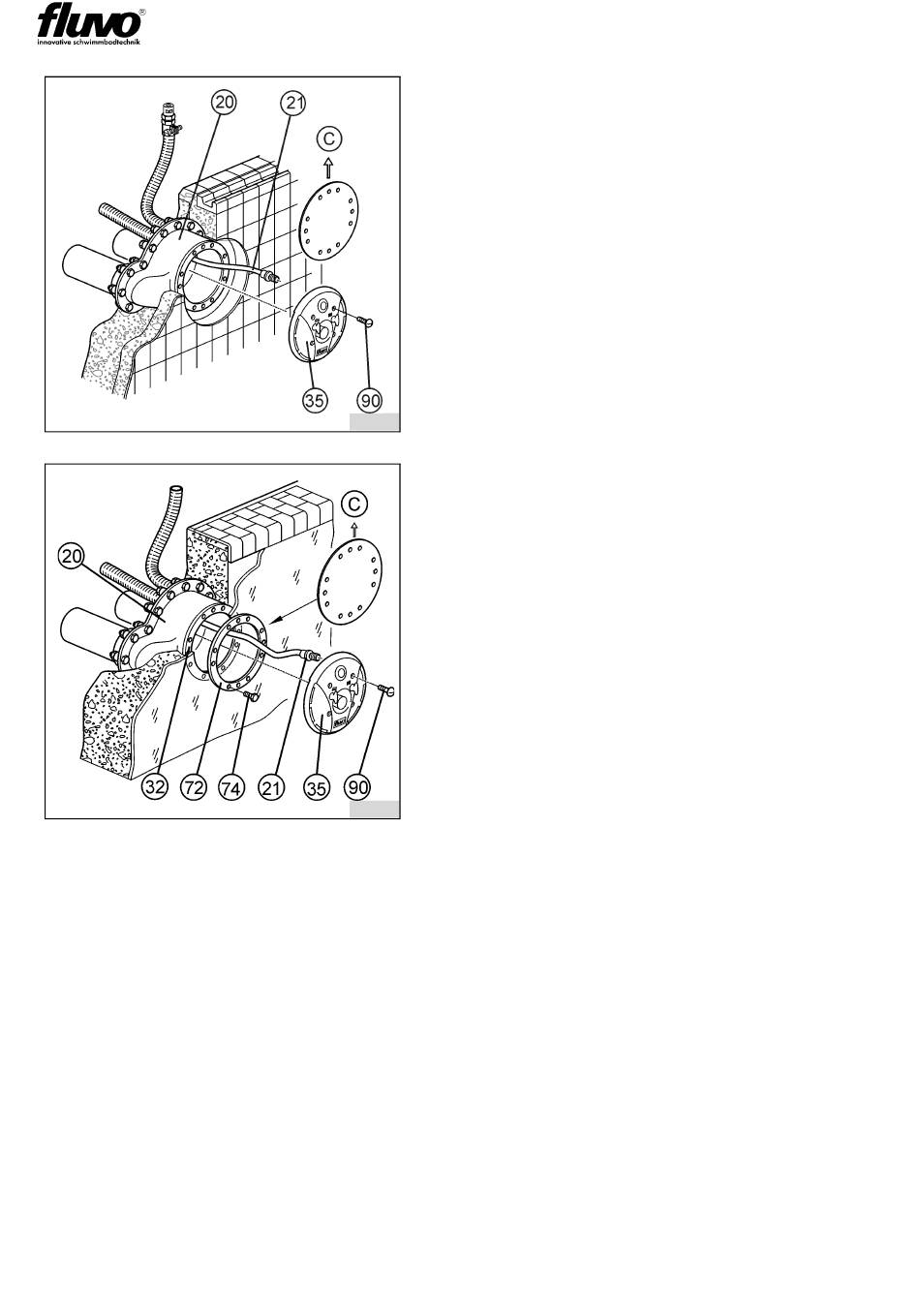

Montage Düsenkopf /
Betonbecken mit Fliesen
siehe Abb. 25
Die Montageschutzfolie (C), siehe Abb. 25,
entfernen. Nach dem Anschluss des Druckwel-
lenschalters, siehe Abb. 24, Düsenkopf (35)
aufstecken, dabei gleiten Druck- und Luftan-
schluss ineinander. An dem Einbaugehäuse
(20) mit den Schrauben (90.1) befestigen.
Hinweis: Achten Sie darauf, den Schalt-
schlauch (21) nicht zu knicken, in eine Schlau-
fe legen, nicht kürzen!
8232
4.10.2
Montage Düsenkopf /
Betonbecken mit Folie
siehe Abb. 26
Die Montageschutzfolie (C) entfernen. Die
Flachdichtung (32) zwischen Einbaugehäuse
und Folie legen und den Klemmring (72) mit
den Schrauben (74) an das Einbaugehäuse
schrauben. Die Dichtflächen müssen sauber
und glatt sein. Jetzt Beckenfolie ausschneiden.
Nach dem Anschluss des Druckwellenschal-
ters, siehe Abb. 24, Düsenkopf (35) aufstek-
ken, dabei gleiten Druck- und Luftanschluss
ineinander. Am Klemmring (72) mit den
8233
Schrauben (90.2) befestigen.
Hinweis: Achten Sie darauf, den Schalt-
schlauch (21) nicht zu knicken, in eine Schlau-
fe legen, nicht kürzen!
