BETRIEBSANLEITUNG
3.2 Geräteeinheiten

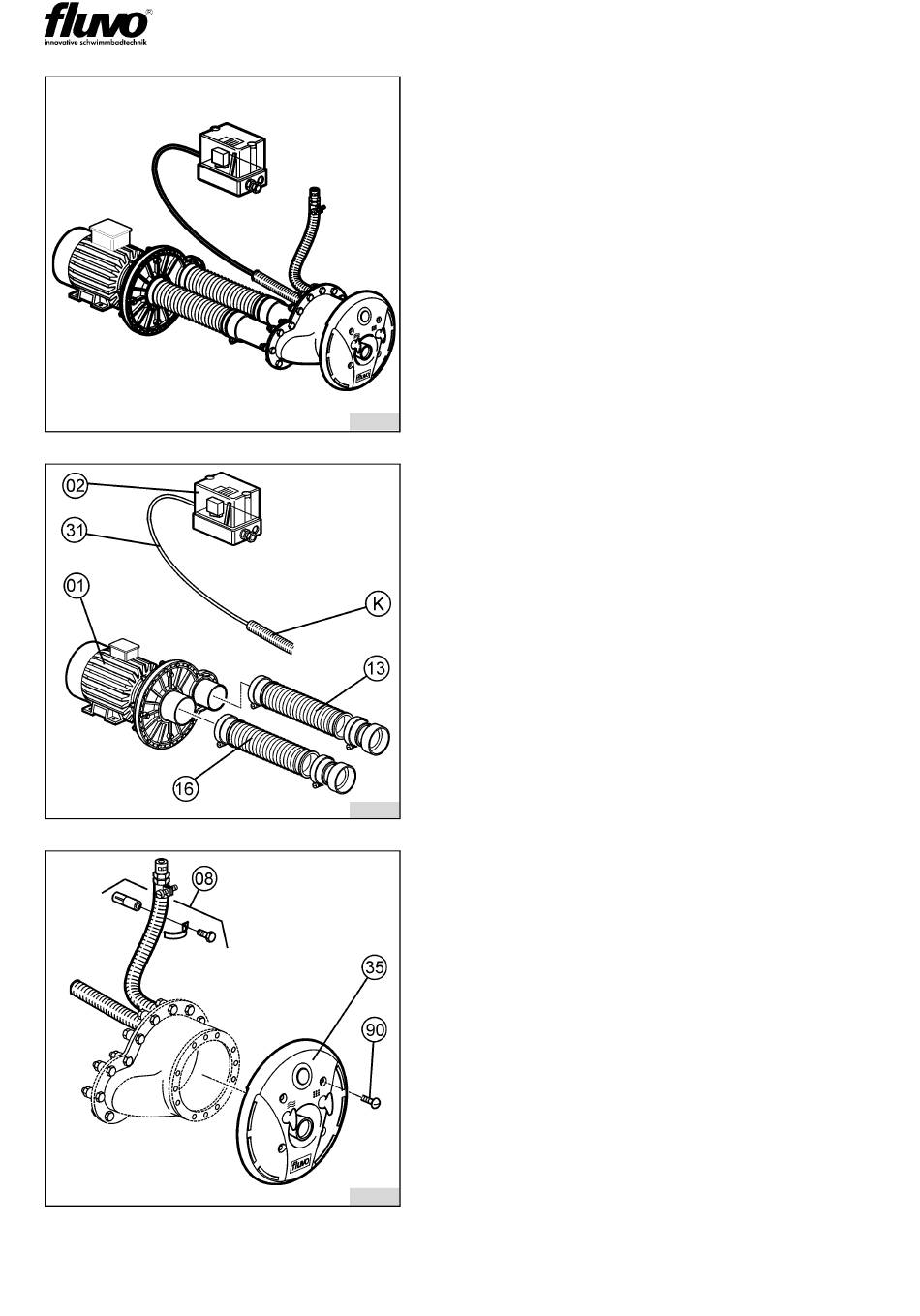

Gesamtansicht der Gegenstromanlage
siehe Abb. 1
Die Gegenstromanlage besteht aus:
I Pumpenbausatz
II Fertigmontage
III Einbausatz
Der Einbausatz ist entsprechend der Beckenart
immer unterschiedlich.
Es gibt 4 Beckenarten:
- Betonbecken gefliest
- Betonbecken mit Folie
8208
- Fertigbecken (Stahl, Kunststoff o.ä.)
- Holzbecken mit Folie
I - Pumpenbausatz
siehe Abb. 2
Der Pumpenbausatz besteht aus:
1. Pumpenaggregat
2. Saugschlauch
3. Druckschlauch
4. Schaltschlauch Ø 4 mm
5. Schaltkasten
Der Pumpenbausatz ist unabhängig von der
Beckenart immer baugleich.
8209
* Die Positionsnummenn entsprechen der
Benummerung in der Ersatzteilliste.
II - Fertigmontage
siehe Abb. 3
Zur Fertigmontage gehören:
1. Düsenkopf
2. Befestigungsschrauben
3. Befestigungssatz für Luftventil (Pos. 56)
Hinweis: Es gibt den Düsenkopf in 2 Varianten,
die der Beckenart angepasst sind. Die in Ihrem
Fall gelieferte Variante entnehmen Sie aus der
8210
Ersatzteilliste zu Ihrer Beckenart.
Schmalenberger GmbH + Co.
D-72072 Tübingen / Germany
(Pos. 01)*
(Pos. 16)
(Pos. 13)
(Pos. 31)
(Pos. 02)
(Pos. 35)
(Pos. 90)
C2G-rondo
27201-C
