BETRIEBSANLEITUNG
4.4
Einbauvorbereitung für
Fertigbecken

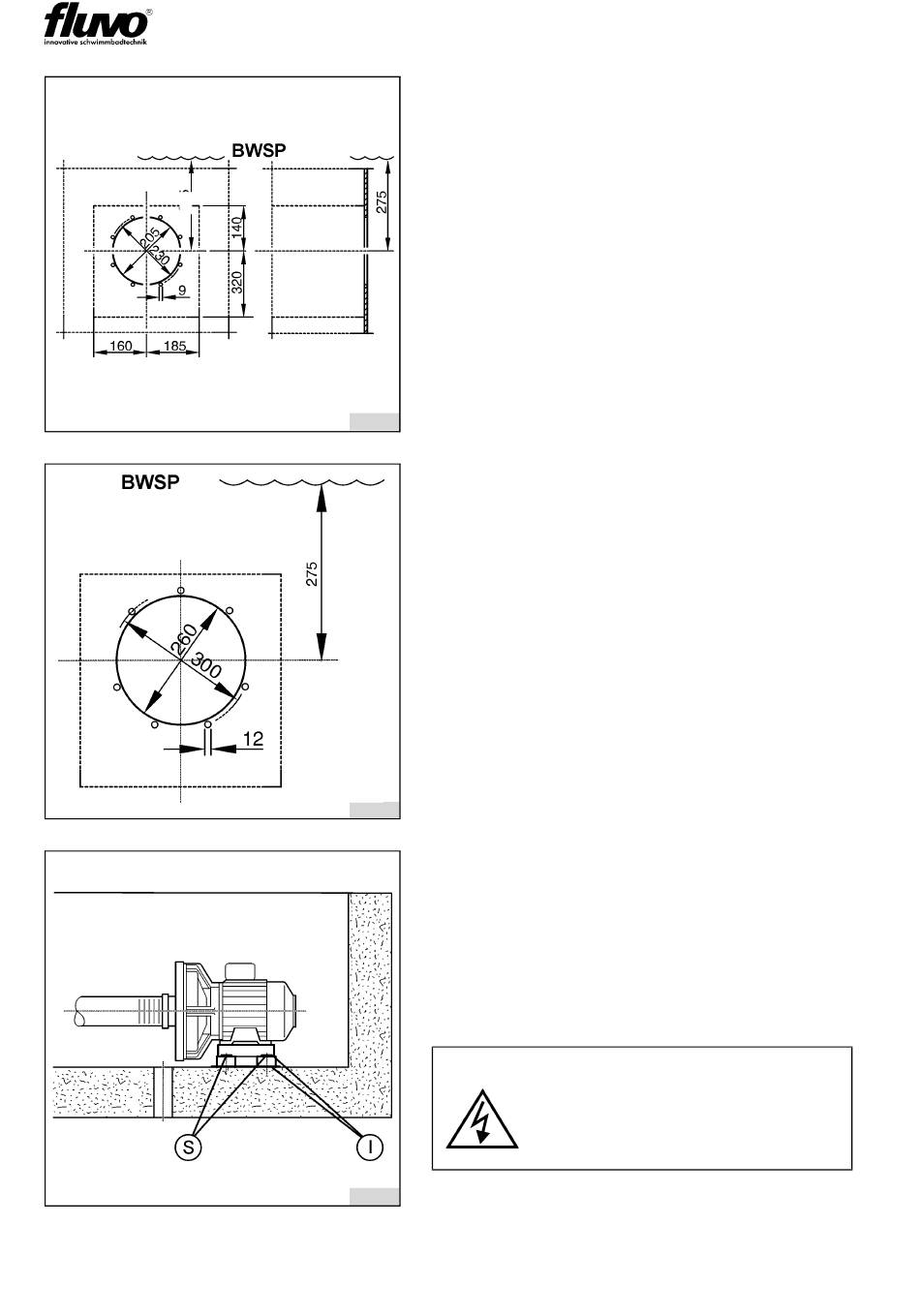

siehe Abb. 13
Einbausatz anpassen:
Die Aussparung Ø 205 und die Befestigungs-
bohrungen Ø 9 in der Beckenwand anbringen,
siehe Bohrbild in Abb. 13.
Hinweis: Der Haltering Pos. 62 muss als
Schablone verwendet werden.
Bei Hinterfüllung des Beckens eine Ausspa-
8220
rung nach den Mindestmaßen der gestrichel-
ten Linie vorsehen.
4.5
Einbauvorbereitung für
Holzbecken
siehe Abb. 14
Einbausatz anpassen:
Die Aussparung Ø 260 und die Befestigungs-
bohrungen Ø 12 in der Beckenwand anbrin-
gen, siehe Bohrbild in Abb. 14
Hinweis: Der Haltering Pos. 68 muss als
Schablone verwendet werden.
Achten Sie dabei auf die unsymetrische Lage
8221
der Bohrungen!
4.6
Montage allgemein
siehe Abb. 15
Montieren Sie den Grundrahmen am vorgese-
henen Platz. Befestigen Sie den Grundrahmen
mit 4 Schrauben (S).
8222
Schmalenberger GmbH + Co.
D-72072 Tübingen / Germany
Der Grundrahmen sollte gegen
den Boden (Wand) isoliert befe-
stigt werden, (I) um Fremdspan-
nungsübertragung zu vermeiden.
