BETRIEBSANLEITUNG
4.7
Montage Einbausatz für Fertig-
becken

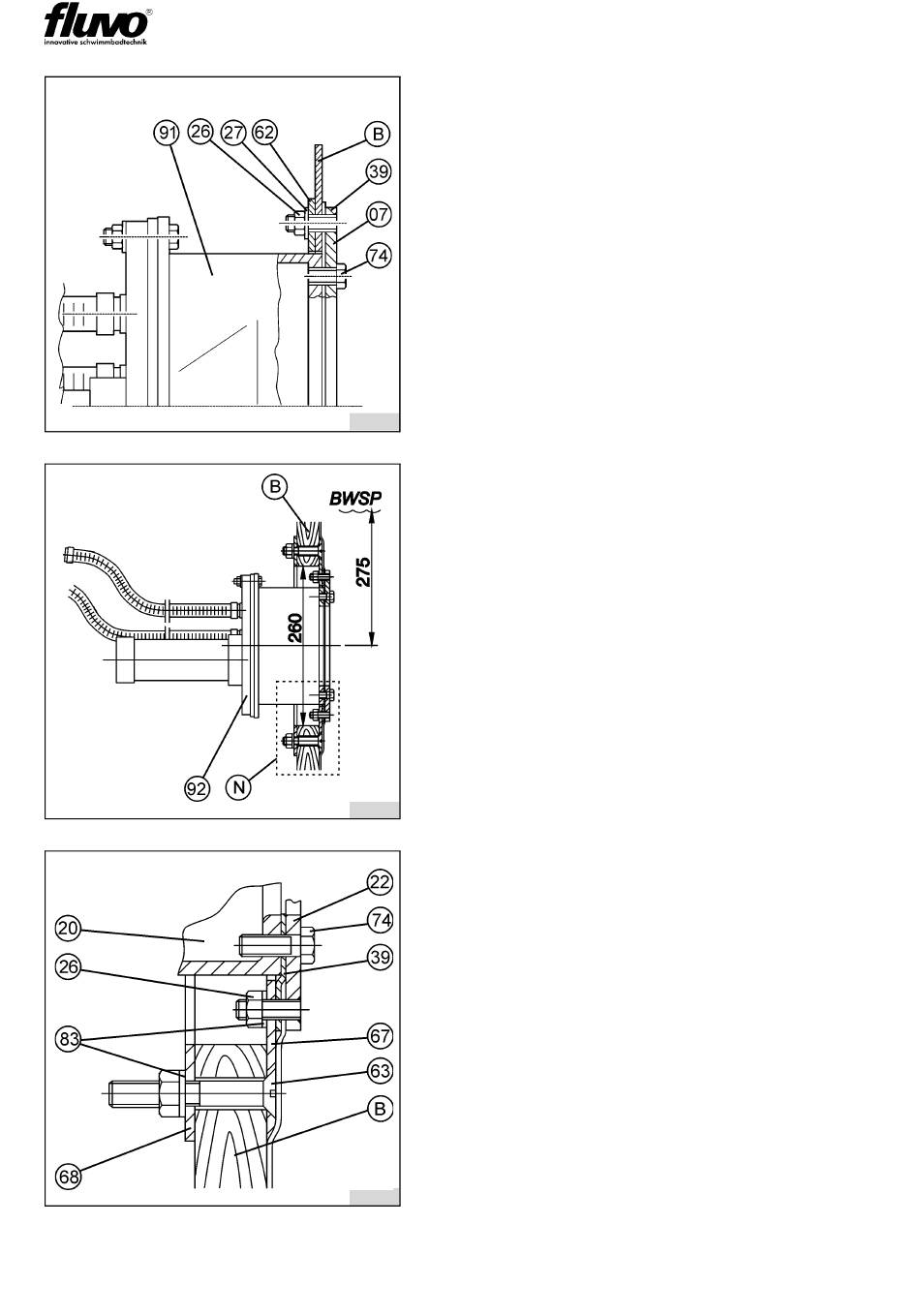

siehe Abb. 16
Den Klemmring (22) mit der Flachdichtung (39)
und dem Haltering (62) an die Beckenwand
montieren. Die Dichtflächen müssen sauber
und glatt sein.
Das Gehäuse (91) am Klemmring (22) mit den
Schrauben (74) montieren.
Hinweis: Das Gehäuse (91) so montieren,
dass der Anschluss für den Membranschalter
(MS) oben liegt.
8223
4.8
Montage Einbausatz für Holzbek-
ken
siehe Abb. 17 und 18
N Detail siehe Abb. 18
Den Haltering (67) mit der Unterlegscheibe
(68) an die Beckenwand montieren.
Die Folie einhängen. Die Folie und die Flach-
dichtung (39) zusammen mit dem Klemmring
(22) festklemmen und die Folie ausschneiden.
Den Einbausatz (92) am Klemmring (22) mit
den Schrauben (74) montieren. Siehe auch
Detail „N" in Abb.18.
8224
Hinweis: Das Gehäuse (92) so montieren,
dass der Anschluss für den Membranschalter
(MS) oben liegt.
8225
