NOTICE D'UTILISATION
4
Informations sur le site / le montage
Prudence ! Danger de mort!
Si le moteur est monté avec un pied en métal, il convient de fixer ce dernier en
l'isolant contre le sol pour éviter toute transmission de tension étrangère sur
l'appareil et l'eau de la piscine.
Attention ! Risque d'endommagement !
Les pompes n'étant pas autoamorçantes, elles doivent être installées en
dessous du niveau d'eau.
Tenir compte de ce critère lors de l'aménagement de l'installation !
4.1
Aménagement de la cuve de pompe

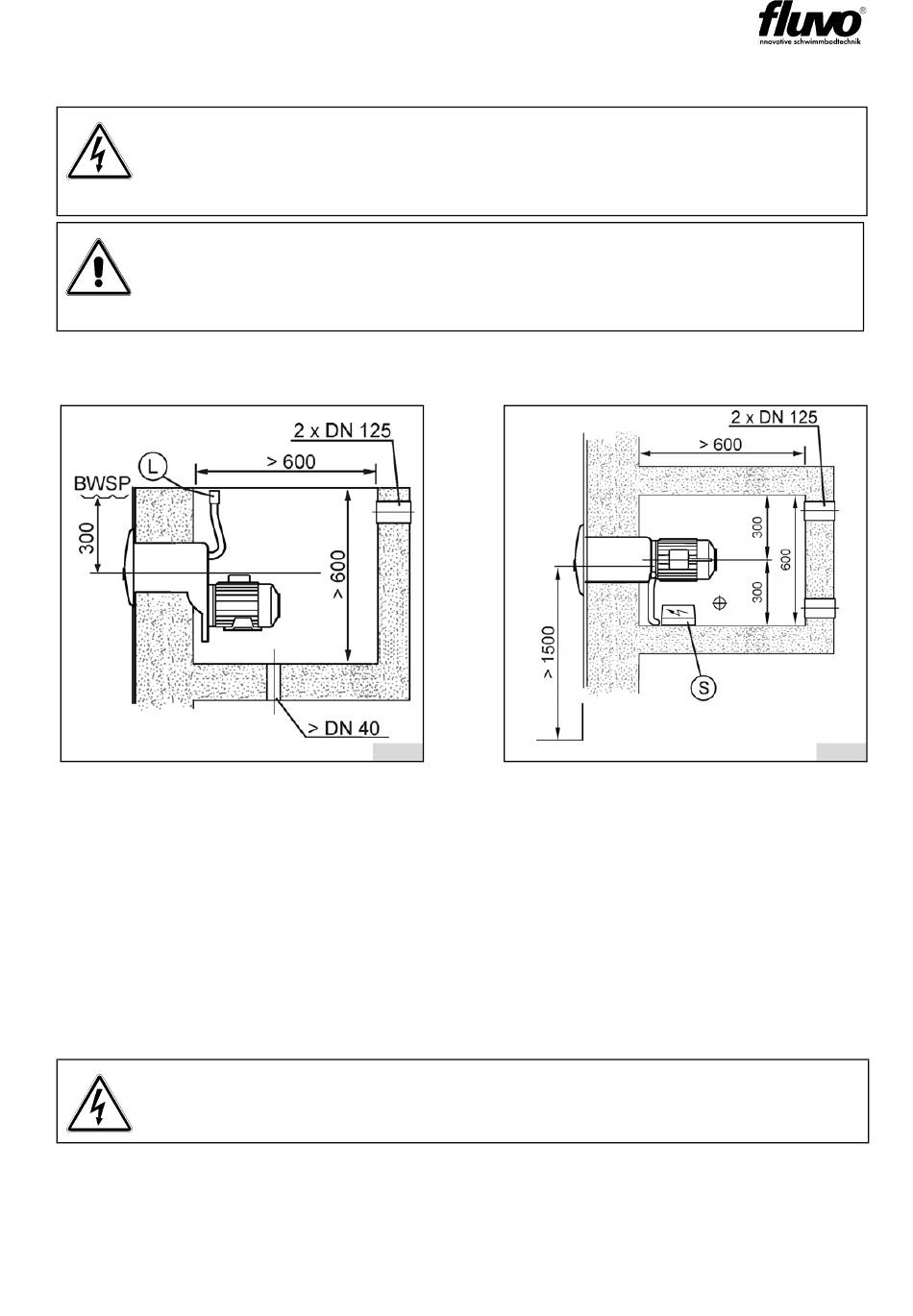

fig. 7: Coupe de la cuve de la pompe
BWSP
Niveau d'eau du bassin
L
Valve à air
Ci-après, les points à respecter lors de l'aménagement d'une cuve de pompe :
1. dimensions intérieures min. 600 x 600 x 600
2. raccord de refoulement min. 300 mm sous le NEB
3. eau de fuite raccord d'écoulement min. DN 40
4. orifice pour air de refroidissement min. 2x DN 125. Distance minimale entre l'entrée
d'air de refroidissement sur le moteur et la paroi = 200 mm.
5. pour l'installation à l'air libre, recouvrir la cuve de pompe.
Prudence ! Danger de mort !
Dans l'alimentation réseau, prévoir un dispositif de coupure tous pôles avec
une séparation de contact de 3 mm.
6. La valve à air (L) doit toujours être installée au-dessus du BWSP.
7. Le coffret électrique (S) „doit toujours" être installé au-dessus du BWSP.
8. Toujours prévoir un écoulement d'eau de fuite pour le risque de fuite de la pompe !
C2 rondo
Version: 27200 - E
8422
fig. 8: Vue de dessus de la cuve de la
pompe
S
Schmalenberger GmbH + Co. KG
D-72072 Tübingen / Germany
Coffret électrique
8423
8
