DIE SCHUTZHAUBE
Die Schutzhaube markiert als 9 muss an dem Spaltkeil der
Maschine befestigt werden.
Hinweis: Die Maschine soll niemals ohne diese Schutzhaube in
ihrer Arbeitsstellung benutzt werden.
WARNUNG: Während der Befestigung der Schutzhaube muss der
Stecker aus der Netzsteckdose gezogen sein.
Zur Befestigung der Schutzhaube
• Heben Sie das Sägeblatt in seine höchste Stellung, um den
Spaltkeil offenzulegen.
• Der Fixierstift der Schutzhaube sollte durch das Loch
im Spaltkeil gestellt sein, auf der anderen Seite eine
Zwischenscheibe und eine Feststellmutter. Die Schutzhaube
muss sich leicht nach oben und unten bewegen lassen,
deshalb ziehen Sie die Mutter nicht zu fest an. (Abb. 17).
• Prüfen Sie den Betrieb der Schutzhaube. Stellen Sie sicher, dass
sie effektiv arbeitet und die Krone des Sägeblatts abdeckt.
• Senken Sie das Sägeblatt etwas und prüfen Sie erneut den
Betrieb der Schutzhaube.
• Wenn Sie mit der Funktion der Schutzhaube über den
gesamten Höheneinstellbereich des Sägeblatts zufrieden
sind, prüfen Sie diese in der Schrägstellung, sie muss ebenso
zufriedenstellend sein. (Abb. 18).
• Prüfen Sie, dass bei völlig abgesenktem Sägeblatt, die
Schutzhaube auf der Tischplatte aufsitzt.

DER PARALLELANSCHLAG

Diese Maschine hat einen zweiteiligen (2) Parallelanschlag.
Die Parallelanschlagplatte, markiert als 14 muss an dem
Parallelanschlag markiert als 13 mit den Befestigungsteilen E und G
befestigt werden.
• Schieben Sie die Bolzen L durch die Löcher auf der linken Seite
des Parallelanschlags und drehen Sie die Flügelmutter G leicht
auf der rechten Seite an.
• Schieben Sie die Parallelanschlagplatte über die Bolzenköpfe
auf dem Parallelanschlag (Abb. 19).
• Ziehen Sie die zwei Muttern an.
Zur Befestigung des Parallelanschlags:
• Hängen Sie die Rückseite der Parallelanschlagführung über die
hintere Parallelanschlagschiene.
• Mit dem Griff in der oberen Stellung, legen Sie die Vorderseite
des Parallelanschlags über die vordere Parallelanschlagschiene.
• Drücken Sie den Griff nach unten, um den Parallelanschlag an
seinem Platz zu verriegeln. (Abb. 20).

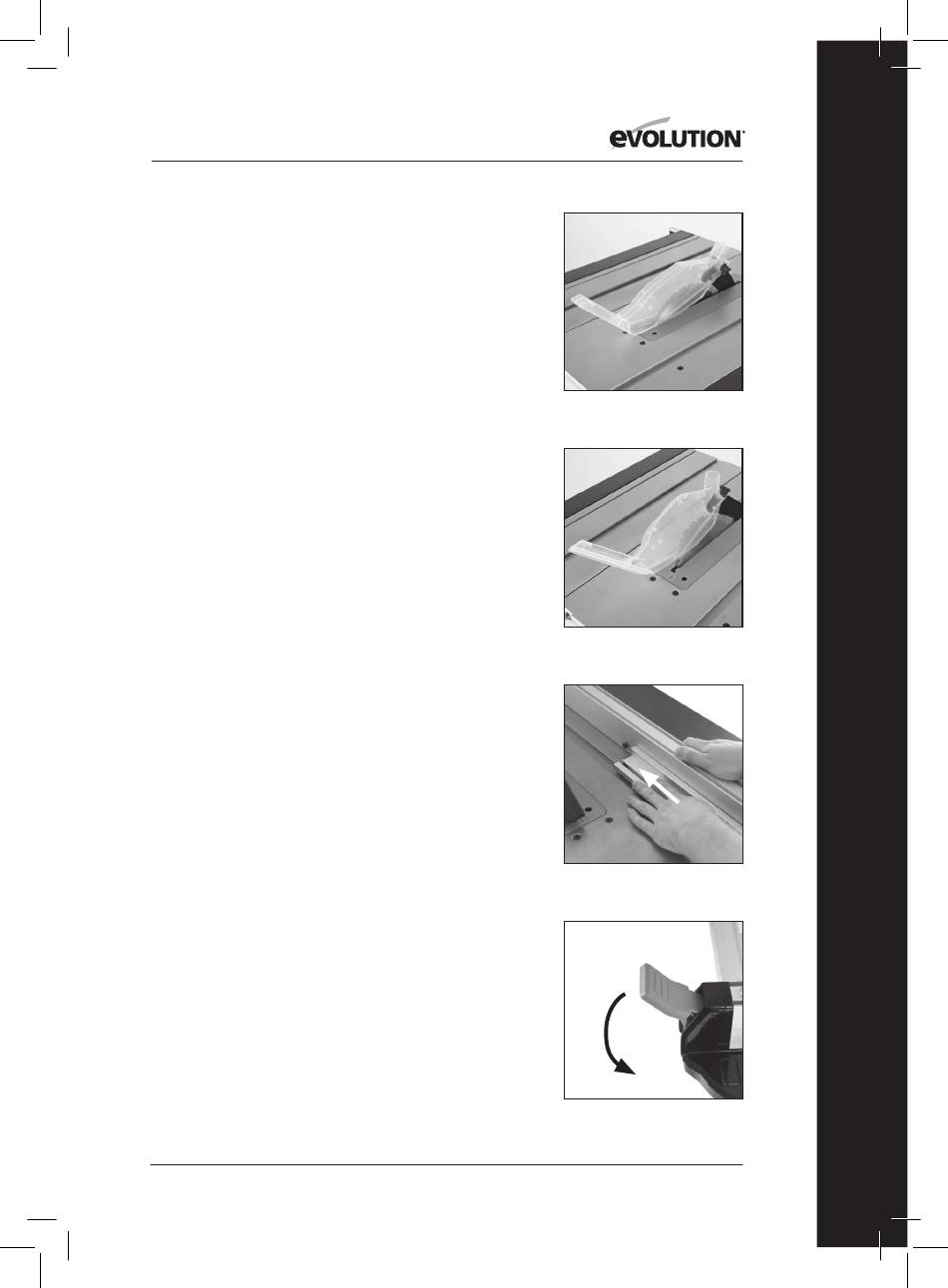

Abb. 17

Abb. 18
Abb. 19
Abb. 20
