Contrôle/Réglage De La Butée Parallèle; Butée D'onglet; Extraction Des Poussières; Pour Transporter Votre Scie Sur Table - Evolution RAGE5-S Instructions D'origine

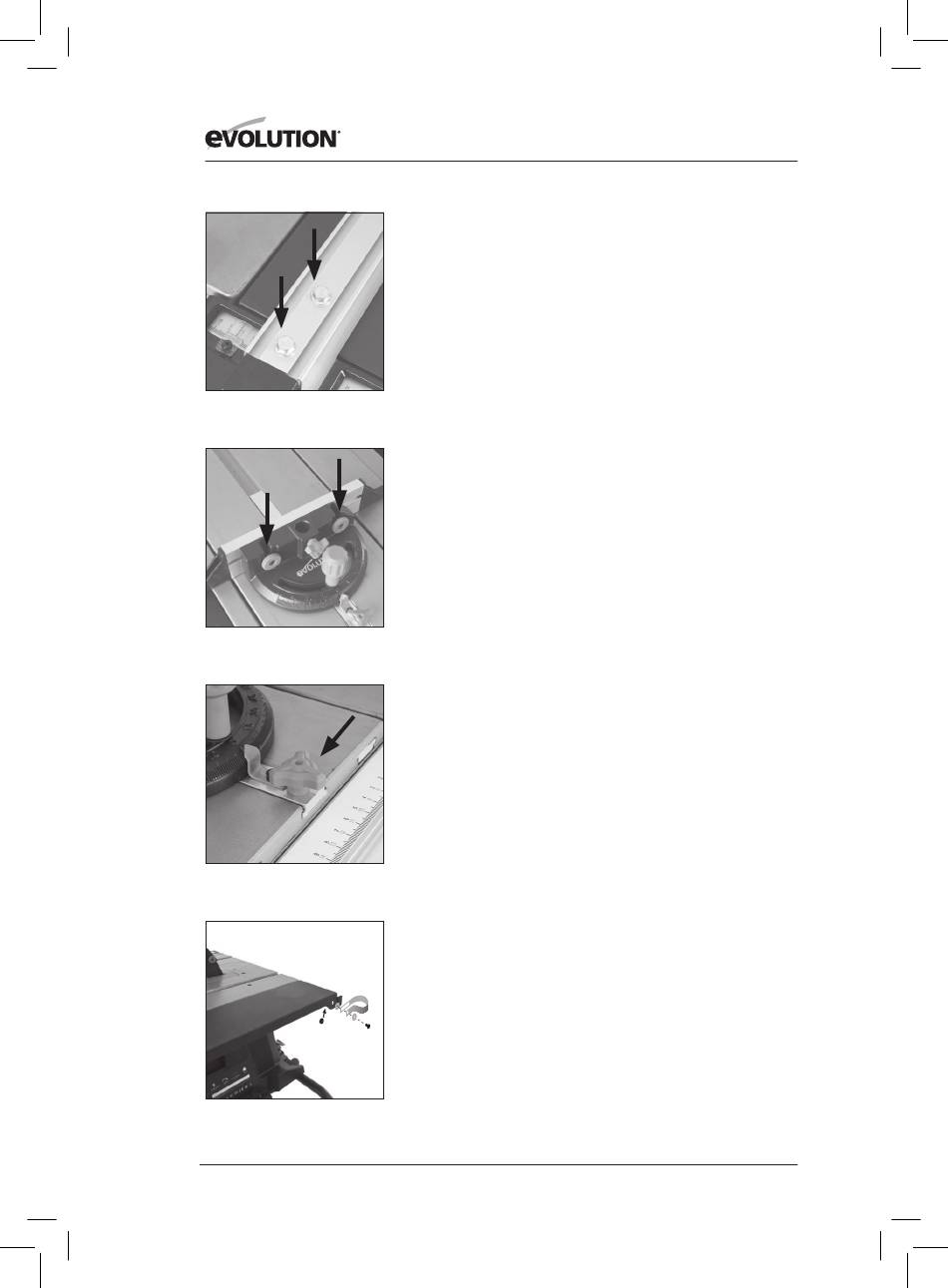

Fig. 21
Fig. 22
Fig. 23
Fig. 24
• Poussez la poignée vers le bas, pour verrouiller la butée
parallèle (Fig. 20).
CONTRÔLE/RÉGLAGE DE LA BUTÉE PARALLÈLE
Après avoir installé la butée parallèle sur l'outil, vérifiez que la
butée est bien parallèle à la lame.
• Levez à fond la lame.
• Posez une règle ou un accessoire similaire contre la lame.
• Faites avancer la butée parallèle jusqu'à la règle et vérifiez le
parallélisme.
• Si un réglage s'impose, accédez aux deux vis à tête
hexagonale de la butée parallèle (Fig. 21).
• Desserrez légèrement ces vis à l'aide de la clé qui convient
et réglez la butée selon vos besoins.
• Vissez et vérifiez de nouveau la butée parallèle, après avoir
obtenu l'alignement qui convient.
• Baissez la lame.
BUTÉE D'ONGLET
La butée d'onglet 10 est munie d'une plaque de contact
réglable et peut-être équipée du serre-flan 11.
• Insérez le serre-flan dans la douille du corps principal de la
butée d'onglet ; vissez la vis de blocage.
• Attachez la plaque de contact de butée d'onglet.
• Insérez les vis à travers les deux (2) trous de la face verticale de
la butée d'onglet et calez-les à l'aide des écrous à serrage à
main (Fig. 22).
• La butée d'onglet sert normalement du côté gauche de la table
et coulisse le long d'une fente en T inversé sur le dessus de la
table.
• La butée d'onglet peut être bloquée sur le chariot de
guidage, en visant la vis de blocage dans un trou situé sur le
bord avant du chariot de guidage (Fig 23).
EXTRACTION DES POUSSIÈRES
• Reliez une extrémité du tuyau au carter de lame.
• Attachez le collier de serrage du tuyau d'extraction des
poussières à l'arrière de la rallonge droite, à l'aide des
fixations F, H et M (Fig. 24).
• Faites passer le tuyau à travers le collier de serrage, jusqu'à
l'orifice situé à l'arrière de l'outil.

POUR TRANSPORTER VOTRE SCIE SUR TABLE

AVERTISSEMENT : cette procédure ne doit être exécutée
qu'après débranchement de l'outil de l'alimentation secteur.
• Vérifiez que l'outil a bien été débranché de l'alimentation
secteur et que le cordon d'alimentation est bien rangé sur
l'outil.
• Libérez la goupille de blocage.
