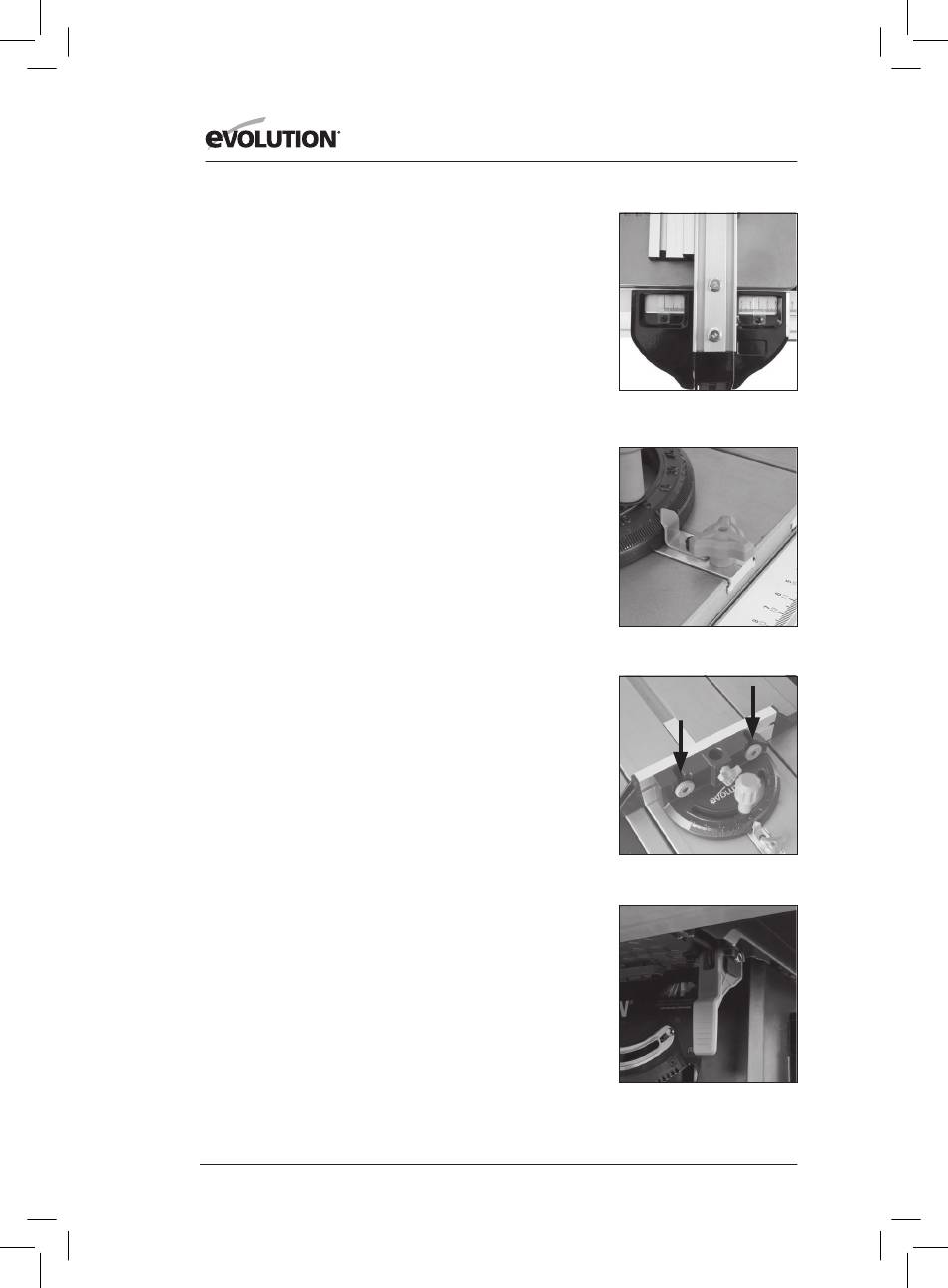

Evolution RAGE5-S Instructions D'origine page 98

parallelaanslag vastgemaakt is aan de korte zijde. Gebruik de
oranje schaal als u de parallelaanslag zonder de frontplaat zou
gebruiken.
Opmerking: Lees de schalen via het kijkvenster links
wanneer u de parallelaanslag aan de linkerkant van het
zaagblad gebruikt. Lees de schalen via het kijkvenster rechts
wanneer u de parallelaanslag aan de rechterkant van het
zaagblad gebruikt. (Afb. 31). De schaal moet gezien worden
als een handige richtlijn. Het is geen vervanging voor een
zorgvuldige en nauwkeurige markering.
DE VERSTEKGELEIDER
De verstekgeleider kan aan beide zijden van de tafel worden
gebruikt en loopt in omgekeerde T-gleuven in de schuifrail en
het tafelblad (rechterkant).
Draai de verticale handgreep tegen de klok in om de
verstekgeleider te ontgrendelen en aan te passen aan de
gewenste verstekhoek. Draai de hendel met de klok mee om
de verstekgeleider vast te zetten in de gekozen hoek.
De verstekgeleider kan in de schuifrail vergrendeld worden
middels een borgschroef. (Afb. 32).
Opmerking: De frontplaat van de verstekgeleider moet
dusdanig worden ingesteld dat het zich dicht bij de
beschermkap bevindt, maar deze niet raakt wanneer deze
langs de beschermkap gaat bij het zagen.
Pas deze aan door de vingermoeren los te draaien en de
frontplaat in de gewenste positie te schuiven. Draai de
vleugelmoeren stevig vast. (Afb. 33).
Opmerking: De verstekgeleider kan op iedere hoek tussen
60° links en 60° rechts ingesteld worden.
MULTIFUNCTIONEEL TAFELBLAD
Deze tafelzaag is uitgerust met een veelzijdig en aanpasbaar
tafelblad. De veelvuldige aanpassingen werden ontworpen
om de efficiëntie en de veiligheid van de gebruiker te
bevorderen.
TAFELVERLENGINGEN
Het tafelblad kan zowel aan de linker- als aan de rechterkant
verlengd worden waardoor u extra steun heeft bij het zagen
van lange of brede planken. U kunt beide verlengingen zowel
samen als afzonderlijk gebruiken.
Om de tafel te verlengen aan de rechterzijde:
• Trek de vergrendelingshendel van de parallelaanslag
omhoog en zorg ervoor dat deze vrij kan bewegen.
www.evolutionpowertools.com
Afb. 31
Afb. 32
Afb. 33
Afb. 34
