Evolution RAGE5-S Instructions D'origine page 48

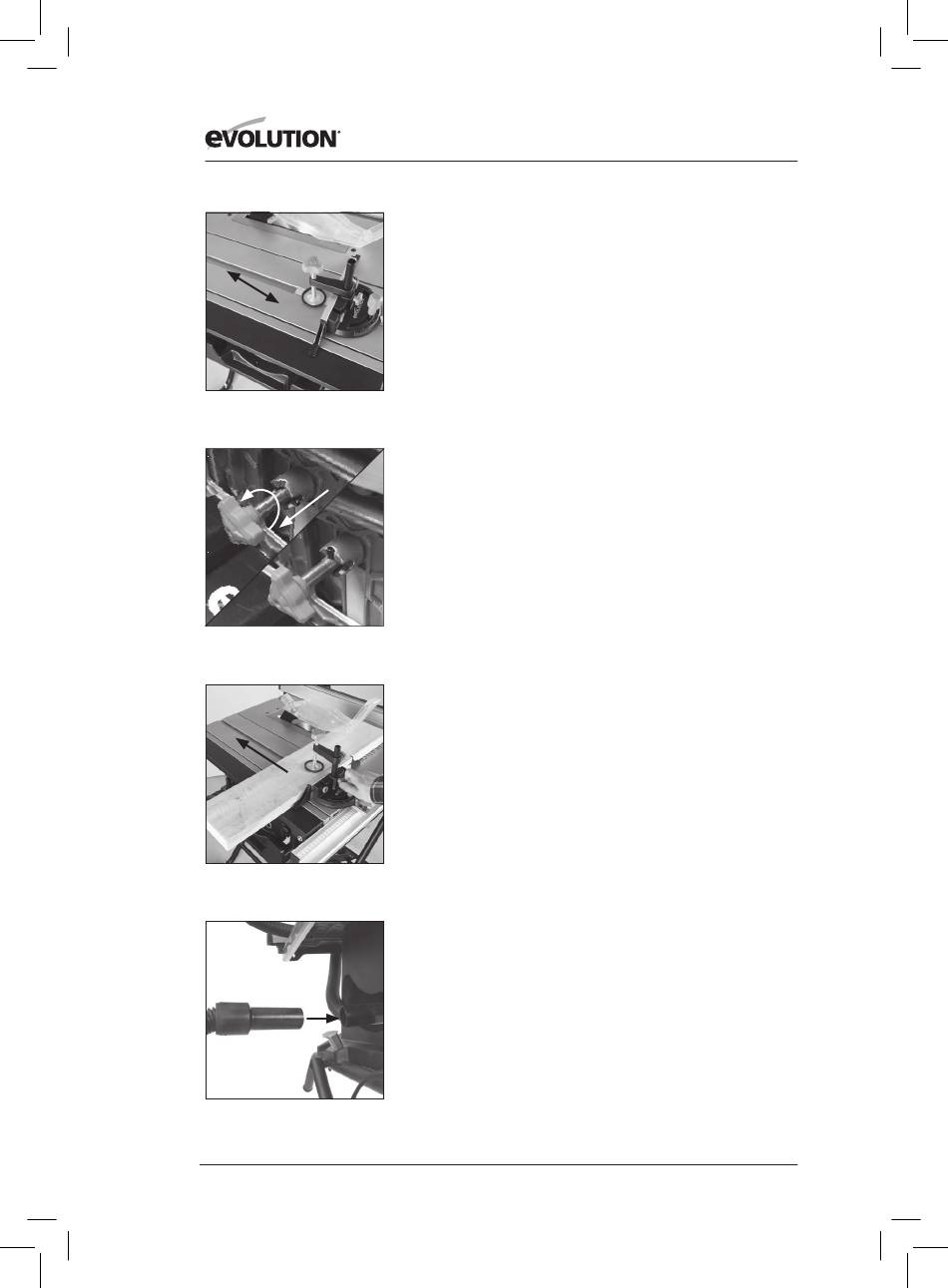

Abb. 36
A
B
C
Abb. 37
Abb. 38
Abb. 39
SCHIEBESCHLITTEN
Diese Machine ist auf der linken Seite des Sägeblatts mit einem
Schiebeschlitten ausgerüstet (Abb. 36). Dieses Merkmal ist
besonders nützlich wenn Sie Kleinteile wie einen Metallabschnitt
oder Extrusionsteile, usw. schneiden.
Diese Teile können auf dem Schiebeschlitten unter Benutzung
des festgestellten Winkelanschlags und seines Spannhebels
eingespannt werden. Die Kontrolle und die Sicherheit des
Betreibers werden dadurch verbessert.
Der Schiebeschlitten ist auch sehr nützlich (in Benutzung mit dem
festgestellten Winkelanschlag) bei häufigen Querschnitten.
BENUTZUNG DES SCHIEBESCHLITTENS
WARNUNG: Die Maschine muss ausgeschaltet sein, das Sägeblatt
stillstehen und die Schalterabdeckplatte in der geschlossenen
Stellung (sicheren) sein, bevor Sie Anpassungen, usw. an der
Maschine oder am Werkstück machen.
Verriegeln Sie den Winkelanschlag auf dem Schiebetisch indem
Sie die Feststellschraube in die Aufnahmebohrung an der
Vorderkante des Schlittens eindrehen. (Abb. 32).
Stellen Sie die Winkelanschlag-Frontplatte ein, um sicherzustellen,
dass sie beim Schneiden am Sägeblatt und an der Schutzhaube
vorbeigeht.
Entriegeln Sie den Stift unter dem Schiebeschlitten, indem Sie
den Knauf herausziehen (Abb. 37 A) und ihn 90° drehen (Abb. 37
B), lassen Sie ihn in der entriegelten Stellung stehen. (Abb. 37 C).
Benutzen Sie den Winkelanschlag als einen Handgriff, schieben
Sie den Schlitten für einen Schnitt sanft rückwärts. (Abb. 38).
Um den Schiebeschlitten festzusetzen, verfahren Sie umgekehrt
wie bei der Entriegelung.
TISCHSÄGE GRUNDBETRIEB
WARNUNG: Versuchen Sie niemals freihändig auf dieser Maschine
zu schneiden. Benutzen Sie immer die passende Führung oder den
passenden Anschlag, um die Möglichkeit des Verklemmens des
Sägeblatts oder eines Rückschlags zu minimisieren.
Wir empfehlen, dass das Sägeblatt etwa 3 mm über dem zu
schneidendem Material steht. Passen Sie die Höhe, wie bereits früher
beschrieben, an. Diese Maschine ist nicht geeignet für das Schneiden
von Falzen und Nuten.
Falls nötig kann ein Staubsauger oder ein
Werkstattstaubabsaugegerät am Absauge Anschluss am Ende der
Maschine verbunden werden (Abb. 39).
