Evolution RAGE5-S Instructions D'origine page 93

www.evolutionpowertools.com

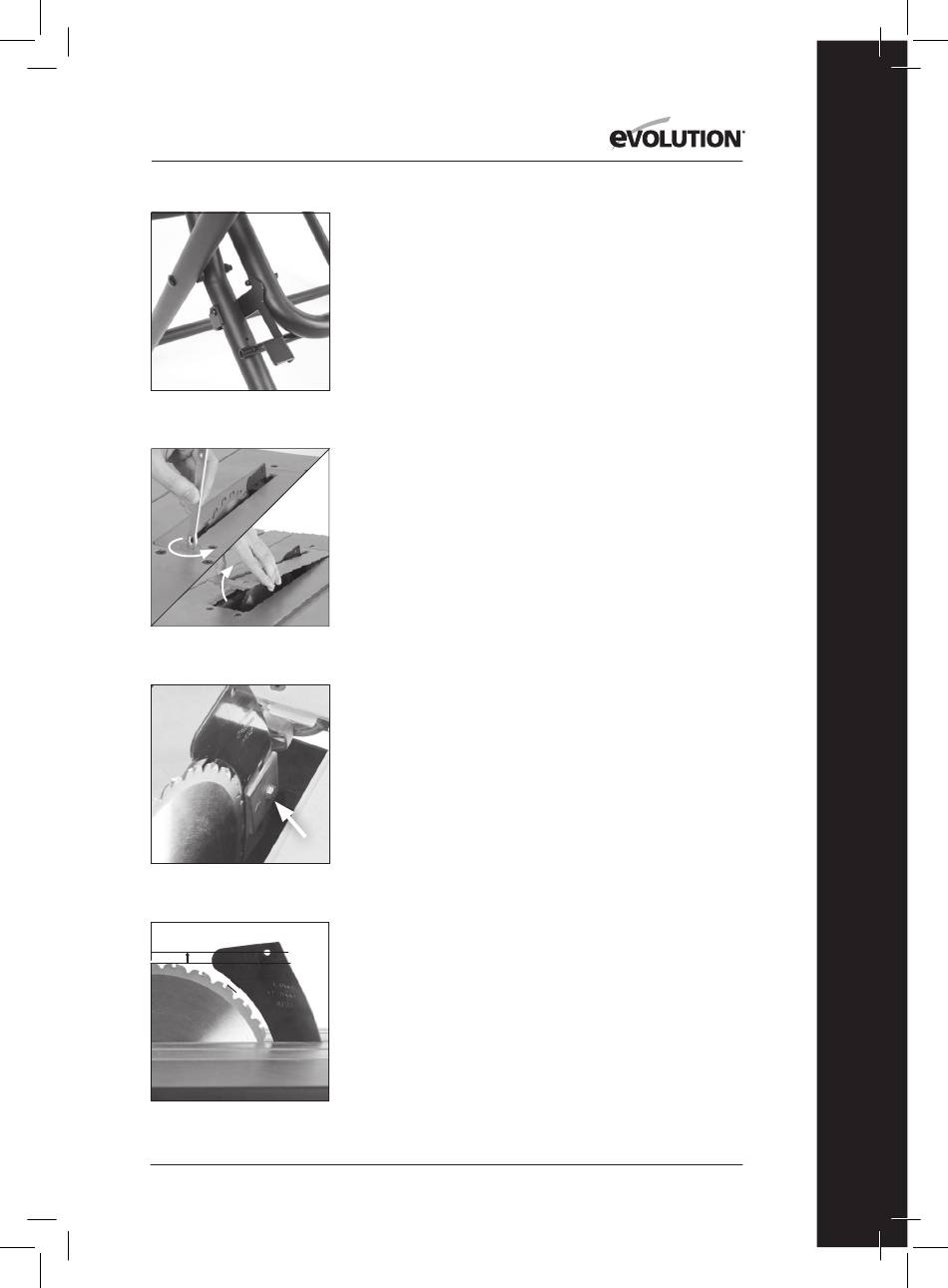

Afb. 13
1.
2.
Afb. 14
Afb. 15
10 mm
3 - 5mm
Afb. 16
Om dit gereedschap gebruiksklaar te maken is een kleine
montage vereist.
WAARSCHUWING: Deze machine is zwaar. Doe een beroep op
vakkundige hulp wanneer u deze machine uit de verpakking haalt.
DE POTEN UITKLAPPEN
De poten bevinden zich onder het hoofdgedeelte van de machine.
• Maak de grendel los. (Afb. 13).
• Klap de poten uit.
• Let erop dat de poten in hun werkingspositie vergrendeld zijn.
• De grendel moet de poten in hun werkingspositie vastzetten.
Opmerking: Deze machine is zwaar. Doe een beroep op
vakkundige hulp wanneer u deze machine verplaatst. Mogelijk
heeft u ook vakkundige hulp nodig wanneer u het onderstel
uitklapt en/of opbergt onderaan de machine.
HET SPOUWMES
Het spouwmes is een erg belangrijk onderdeel en moet goed
gemonteerd worden.
Het spouwmes heeft twee functies:
• Het voorkomt dat het werkstuk vastloopt als het over
de zaag gaat.
• Het is een geschikt verbindingspunt voor de beschermkap.
Het spouwmes plaatsen/controleren:
WAARSCHUWING: Zorg ervoor dat deze handeling alleen
wordt uitgevoerd als het apparaat van de stroomvoorziening is
losgekoppeld.
• Verwijder de tafelinleg door de bevestigingsbout ¼ te
draaien. Hef de tafelinleg op en verwijder deze van de
machine. (Afb. 14). Leg dit onderdeel voorzichtig aan de
kant voor later gebruik.
• Til het zaagblad op tot zijn hoogste stand. Zie op pagina 111
de sectie 'VERHOGEN/VERLAGEN VAN HET MES'.
• Draai de bevestigingsbout van het spouwmes meerdere
slagen los en hef het maximaal op. (Afb. 15).
• Schuif het spouwmes (het is schuifbaar voor het gemak)
tussen de bevestigingsplaat en het montageblok.
(Afb. 15). Zorg ervoor dat de uitstekende nokken van de
montageblokken in de sleuf van het spouwmes vallen.
• Stel het spouwmes zo af dat het tussen de 3 – 5 mm van
het zaagblad zit. Het montagegat van de beschermkap van
het spouwmes moet ten minste 10 mm hoger zijn dan de
tandpiek. (Afb. 16).
• Wanneer de uitlijning correct is, draait u de bevestigingsbout vast.
• Controleer of het zaagblad vrij draait en dat de tanden zich
binnen de 3-5mm van het spouwmes bevinden.
• Installeer de tafelinleg opnieuw.
93
NL
