Hinweis: Die Frontplatte des Winkelanschlags sollte so angepasst
werden, dass sie bei einem Schnitt nahe, ohne die Schutzhaube
zu berühren, an der Schutzhaube vorbeigeht.
Zum Einstellen lösen Sie die Flügelmuttern und schieben Sie die
Frontplatte in die erforderliche Stellung. Danach ziehen Sie die
Flügelmuttern fest an. (Abb. 33).
Hinweis: Der Winkelanschlag kann zu jedem Winkel zwischen 60˚
links und 60˚ rechts eingestellt werden.
MULTIFUNKTION TISCHOBERFLÄCHE
Diese Tischsäge hat eine vielseitige und einstellbare Tischplatte.
Die verschiedenen Einstellungen sollen dem Betreiber bei der
Effizienz und Sicherheit helfen.
TISCHVERBREITERUNGEN
Die Tischplatte kann zur rechten und linken Seiten verlängert
werden und schafft damit wertvolle zusätzliche Werkstück-
Stützung beim Schneiden von langen oder breiten Brettern,
usw. Sie können beide Seiten gleichzeitig, oder auch nur eine
verlängern, wie es der Betrieb verlangt.
Um den Tisch nach rechts zu verlängern:
• Ziehen Sie den Parallelanschlag-Arretierhebel und stellen Sie
sicher, dass sich der Parallelanschlag frei bewegt.
• Sie können den Parallelanschlag kurzfristig von der Maschine
abnehmen.
• Ziehen Sie den Tischplattenverbreiterung-Arretierhebel, rechts
unter dem Tisch, nach oben. (Abb. 34).
• Ziehen Sie die Tischverbreiterung aus, um die notwendige
Werkstück-Unterstützung zu geben.
• Drücken Sie den Arretierhebel nach unten, um den Tisch in der
gewünschten Stellung zu verriegeln.
• Stellen Sie und/oder passen Sie den Parallelanschlag wieder an.
• Nach Beenden des Schneidens stellen Sie den Tisch wieder in
seine Original-Ausführung.
Zur Verbreiterung des Tisches auf der linken Seite:
• Lösen Sie zwei Feststellschrauben (eine vorne und eine hinten
an der Maschine) unter der linken Seite des Maschinentisches.

(Abb. 35).

• Ziehen Sie die Tischverbreiterung aus.
• Ziehen Sie die Feststellschrauben fest.
• Nach Beenden des Schneidens stellen Sie den Tisch wieder in
seine Original-Ausführung.

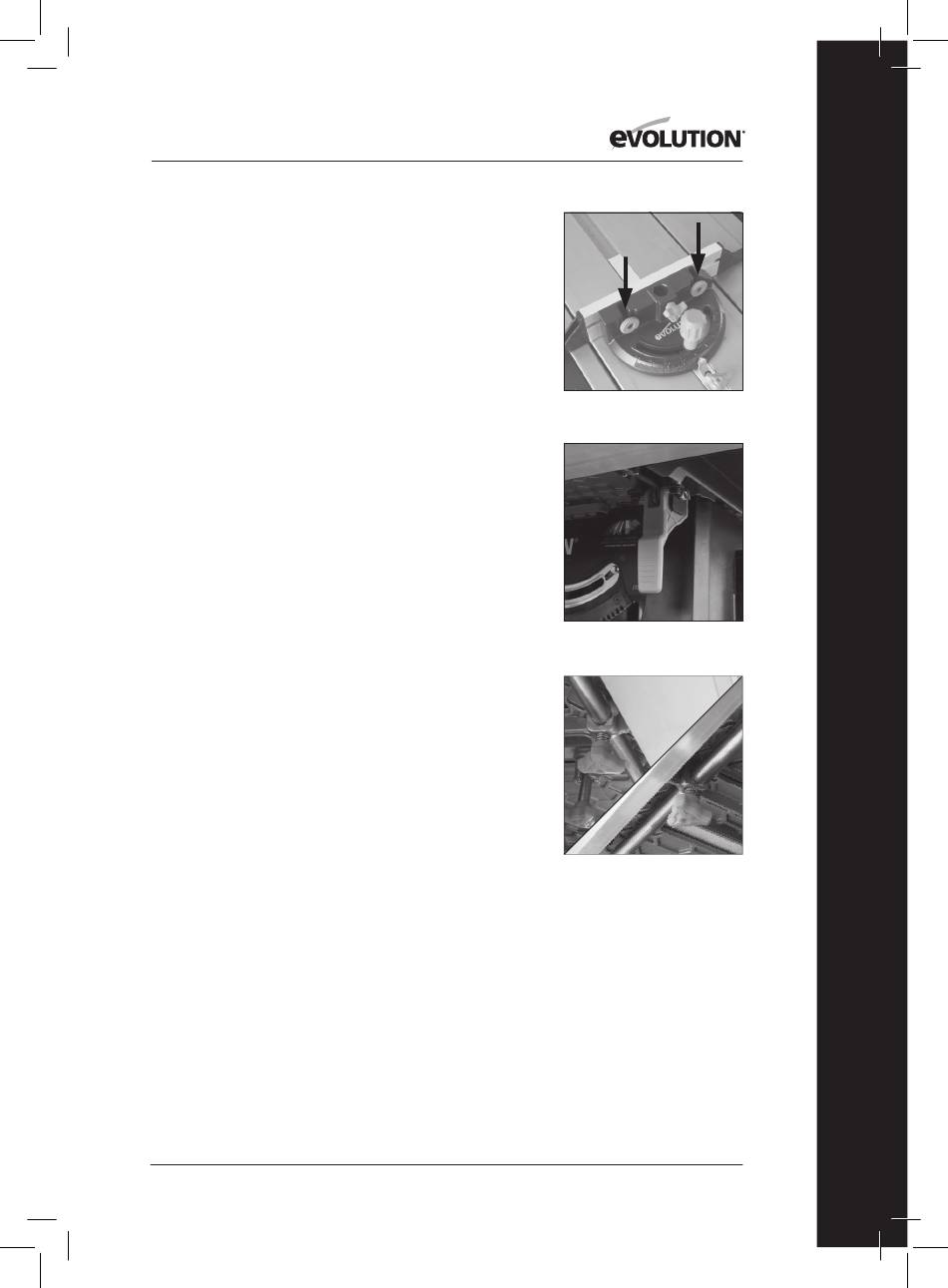

Abb. 33
Abb. 34
Abb. 35
