DE ZAAGBESCHERMKAP
De zaagbeschermkap aangeduid met 9 moet bevestigd
worden aan het spouwmes van de machine.
Opmerking: De machine mag niet gebruikt worden zonder
dat de beschermkap in werkingspositie staat.
WAARSCHUWING: De machine moet van de stroomtoevoer
worden losgekoppeld als u de zaagbeschermkap monteert.
Om de zaagbeschermkap te monteren
• Til het blad zover mogelijk omhoog om het spouwmes
volledig vrij te maken.
• De paspen van de zaagbeschermkap moet door de
opening in het spouwmes geplaatst worden. De sluitring
en de borgmoer moeten aan één kant bevestigd worden.
De beschermkap moet gemakkelijk op en neer kunnen
bewegen, dus de vleugelmoer niet te strak aandraaien.
(Afb.17).
• Controleer de werking van de zaagbeschermkap. Zorg
ervoor dat ze efficiënt werkt en de zaagkroon goed afdekt.
• Laat het blad een beetje zakken en controleer de werking
nog een keer.
• Als u tevreden bent dat de beschermkap goed functioneert
bij alle hoogtes van het blad, controleer dan dat de kap ook
werkt als u het blad onder een schuine hoek instelt.
(Afb. 18).
• Controleer bij een instelling op de laagste stand, dat de
beschermkap het tafelblad raakt.
DE PARALLELAANSLAG
Deze machine heeft een tweedelige parallelaanslag.
De frontplaat van de parallelaanslag, aangeduid met 14, moet
worden vastgemaakt op de parallelaanslag aangeduid met 13
met behulp van de bevestigingen E en G.
• Breng de bouten L aan in de openingen aan de linkerkant
van de parallelaanslag en draai de vleugelmoer G aan de
rechterkant.
• Schuif de frontplaat op de parallelaanslag over de koppen
van de bouten. (Afb. 19).
• Draai de twee vleugelmoeren vast.
Om de parallelaanslag te bevestigen:
• Haak de achterkant van de parallelaanslag geleider over de
achterste parallelaanslagrail.
• Plaats de voorkant van de parallelaanslag over de voorkant
van de parallelaanslagrail, terwijl de hendel in de hoogste
positie staat.
• Duw de hendel naar beneden om de parallelaanslag op zijn
www.evolutionpowertools.com

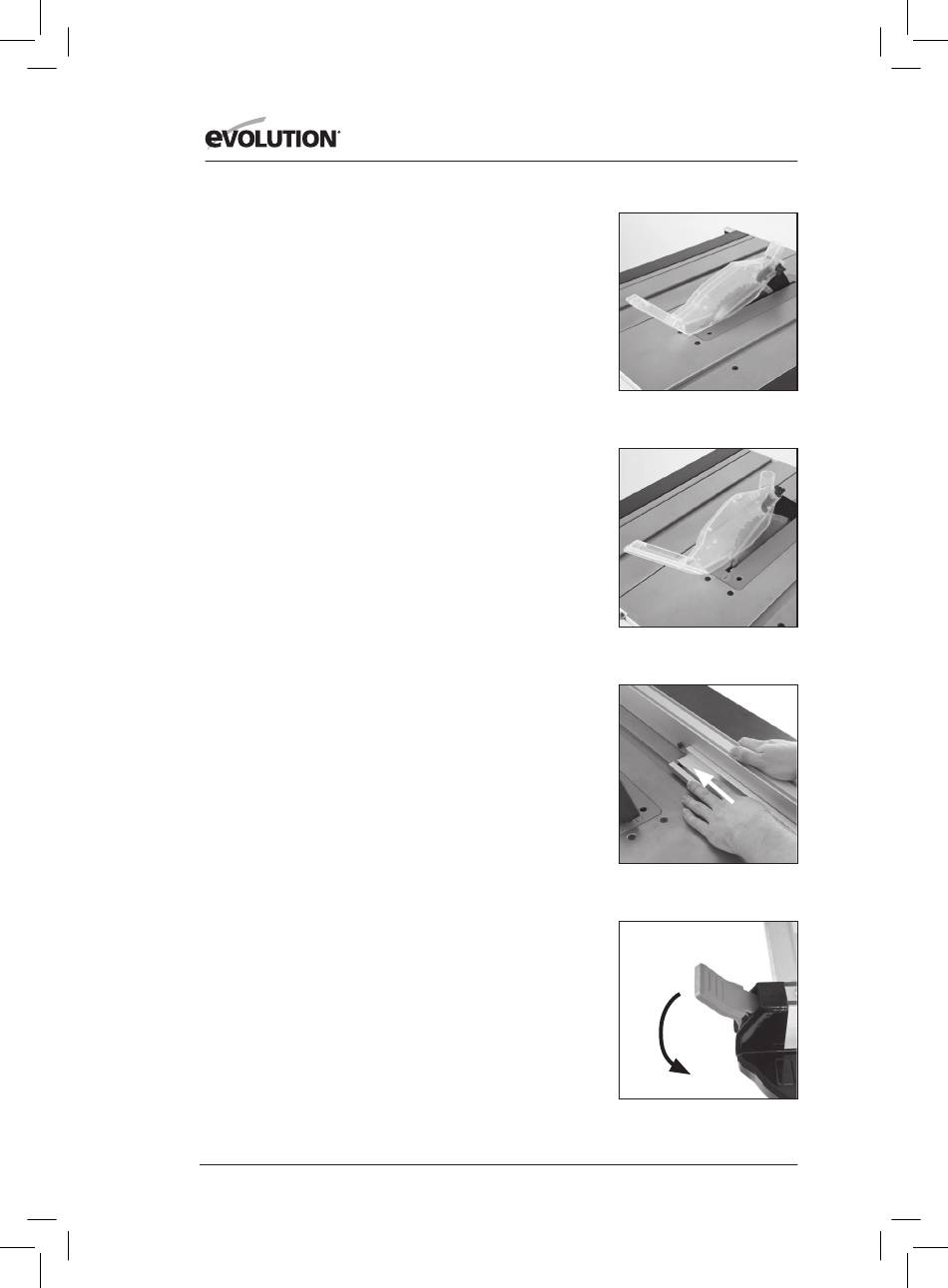

Afb. 17
Afb. 18
Afb. 19
Afb. 20
94
