Evolution RAGE5-S Instructions D'origine page 42

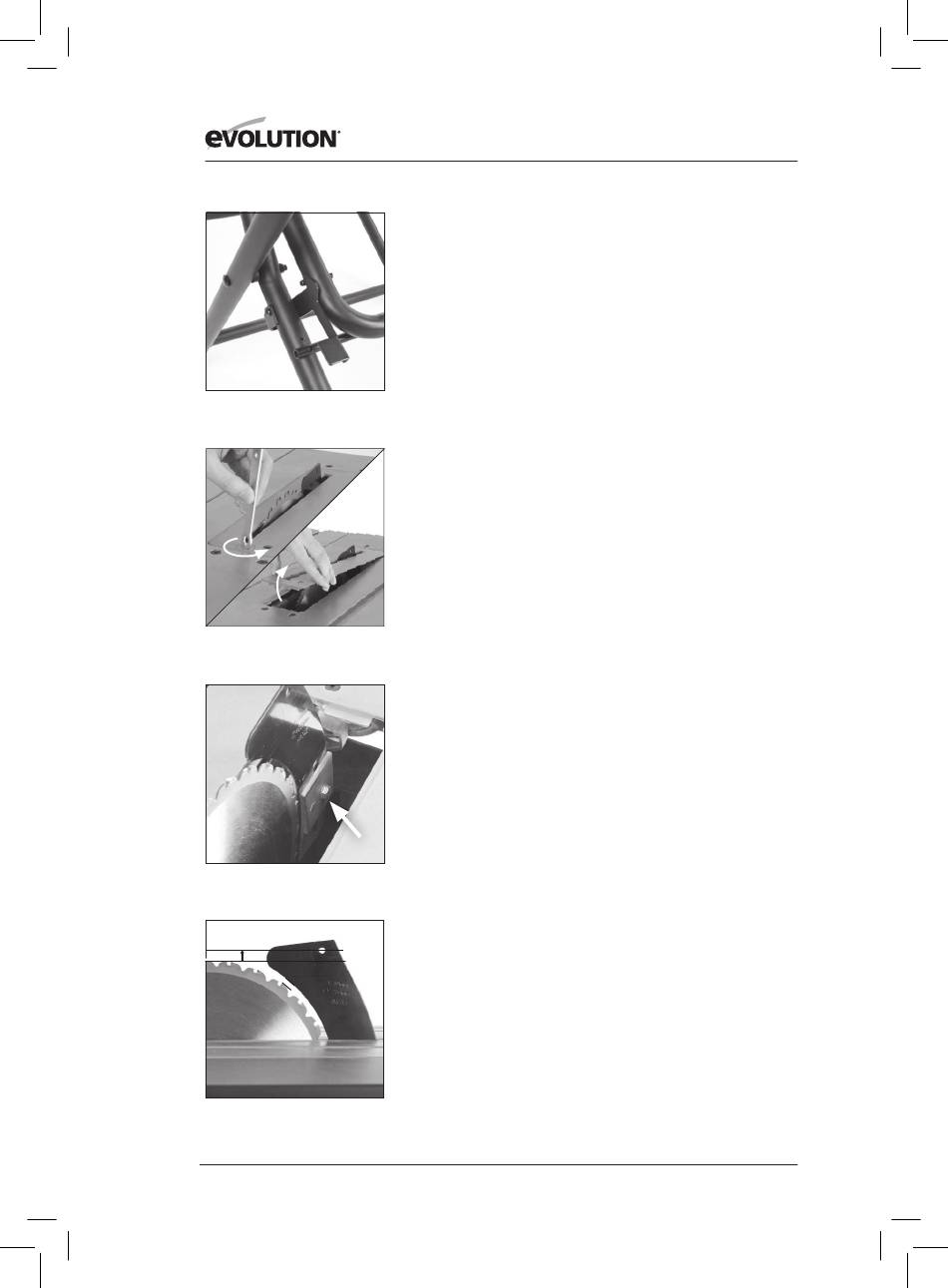

Abb. 13
1.
2.
Abb. 14
Abb. 15
10 mm
3 - 5mm
Abb. 16
WARNUNG: Diese Maschine wiegt schwer. Suchen Sie eine
weitere kräftige Person, wenn Sie die Maschine aus der Verpackung
entnehmen.
SPREIZEN DER BEINE
Die Beine befinden sich unter dem Hauptkörper der Maschine.
• Lösen Sie die Sicherungsklinke (Abb. 13).
• Spreizen Sie die Beine.
• Stellen Sie sicher, dass die Beine fest in ihrer Arbeitsstellung sind.
• Die Klinke muss die Beine fest in ihrer Arbeitsstellung absichern.
Hinweis: Diese Maschine wiegt schwer. Suchen Sie eine weitere
kräftige Person, wenn Sie die Maschine bewegen. Kräftige Hilfe kann
auch nötig sein wenn Sie die Beine spreizen und/oder das Gestell
unter der Maschine aufbewahren.
DER SPALTKEIL
Der Spaltkeil ist ein sehr wichtiges Bauteil, und muss richtig
eingepasst werden.
Der Spaltkeil hat zwei Aufgaben:
• Er vermeidet ein Verklemmen des Werkstücks während es durch
die Säge geht.
• Es ist der geeignete Verbindungspunkt für die Schutzhaube.
Zum Einpassen und/oder Prüfen des Spaltkeils:
WARNUNG: Dieses Verfahren darf nur ausgeführt werden, wenn der
Stecker aus der Netzsteckdose gezogen ist.
• Entfernen Sie die Einlegeplatte, indem Sie der
Befestigungsschraube eine ¼ Drehung geben. Heben Sie die
Einlegeplatte vorsichtig aus der Maschine (Abb. 14). Bewahren Sie
dieses Bauteil für später auf.
• Heben Sie die Säge in ihre höchste Stellung - Siehe Seite 51
'HEBEN/SENKEN DES SÄGEBLATTS'.
• Lösen Sie den Befestigungsbolzen des Spaltkeils durch mehrere
Drehungen und heben Sie den Bolzen zur höchsten Stellung. (Abb. 15).
• Schieben Sie den Spaltkeil (er ist geschlitzt) zwischen die
Befestigungsplatte und den Befestigungsblock. (Abb. 15).
Stellen Sie sicher, dass die hervorstehenden Vorsprünge der
Befestigungsblöcke in die Schlitze des Spaltkeils eingreifen.
• Stellen Sie den Spaltkeil so ein, dass er 3 - 5 mm vom Sägeblatt
entfernt ist. Die Sägeblattschutz-Montagebohrung auf dem
Spaltkeil muss sich mindestens 10 mm über der Zahnspitze
befinden. (Abb. 16).
• Nach der korrekten Ausrichtung ziehen Sie den Befestigungsbolzen an.
• Prüfen Sie den Freilauf des Sägeblatts, die Zähne müssen einen
Abstand von 3 - 5 mm zum Spaltkeil haben.
• Setzen Sie die Einlegeplatte wieder ein.
42
