CHARIOT DE GUIDAGE

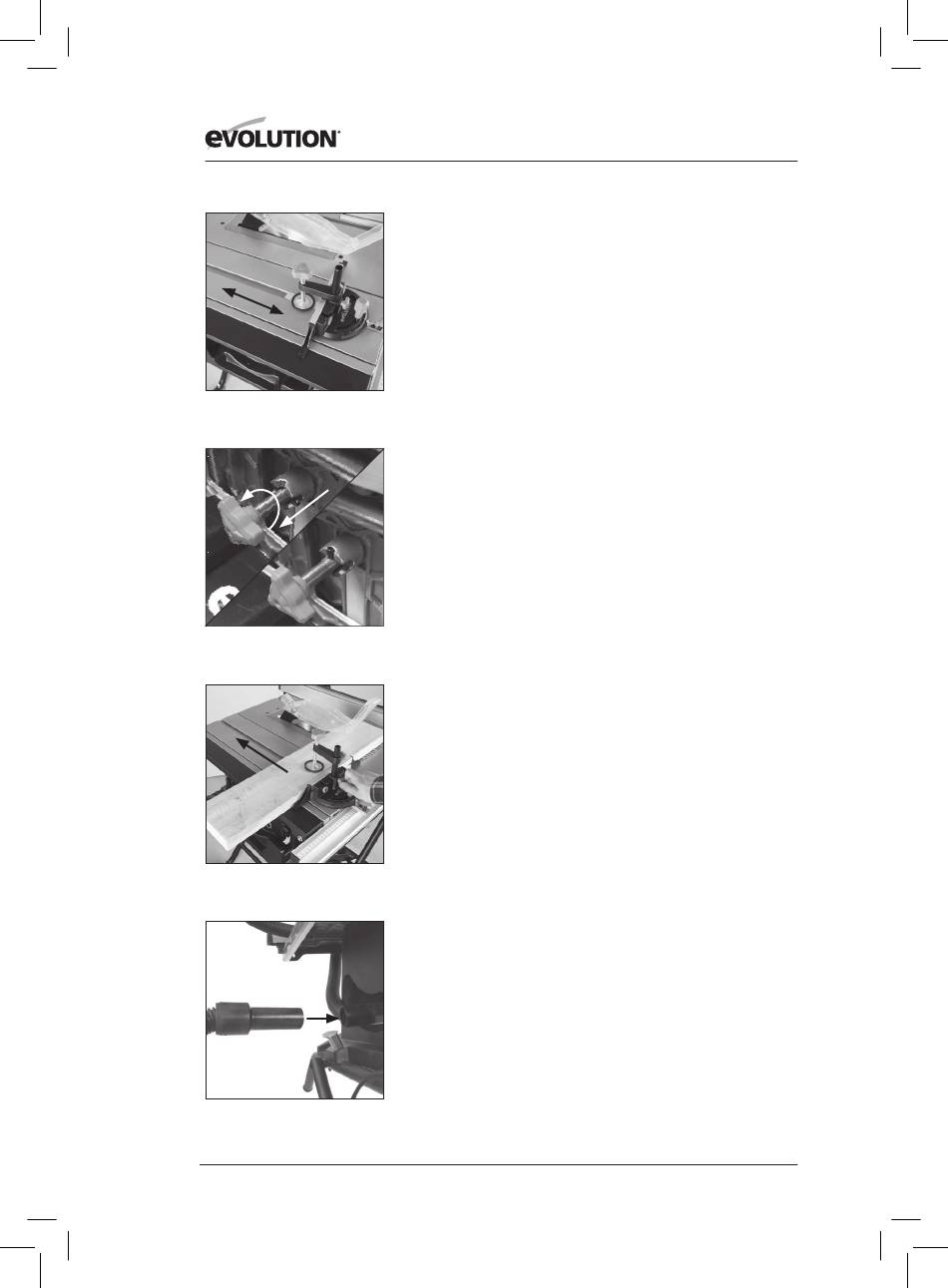

Cet outil est muni d'un chariot de guidage (Fig. 36), situé du côté
gauche de la lame. Ce chariot peut s'avérer particulièrement utile
pour la découpe transversale de petites sections de matériaux,
comme les sections carrées de métal ou extrusions, etc.
Ces matériaux peuvent être calés sur le chariot de guidage à l'aide
de la butée d'onglet calée et de son serre-flan. Ce calage permet
à l'opérateur de mieux maîtriser son travail et améliore la sécurité
opérationnelle de l'outil.
Le système de chariot de guidage peut également s'avérer très
utile (si utilisé conjointement avec une butée d'onglet calée), dans
le cadre de découpes transversales en série.

POUR UTILISER LE CHARIOT DE GUIDAGE

AVERTISSEMENT : l'outil doit être arrêté, la lame doit être
immobilisée et le cache de l'interrupteur doit être dans sa
position fermée (sécurisée) à chaque fois que l'opérateur souhaite
procéder à des réglages ou autres opérations sur l'outil ou la pièce
à exécuter. Bloquez la butée d'onglet sur le chariot de guidage, en
vissant la vis de blocage dans un trou situé sur le bord avant du
chariot de guidage (Fig 32).
Ajustez la plaque de contact de butée d'onglet pour faire en sorte
qu'elle ne touche pas à la lame et au carter de lame pendant
l'exécution du travail de découpe.
Déverrouiller la broche sous le chariot en tirant sur le bouton
(Fig. 37 A) et en tournant 90˚ (Fig. 37 B), ce qui lui permet de
se reposer dans sa position déverrouillée (Fig. 37 C). Saisissez
la butée d'onglet et poussez doucement le chariot vers l'arrière,
pour procéder à la découpe (Fig. 38). Pour verrouiller à nouveau
le chariot coulissant, inverser le mouvement de déverrouillage.
FONCTIONNEMENT DE BASE DE LA SCIE SUR TABLE
AVERTISSEMENT : n'essayez jamais de procéder à des coupes
à main levée avec cet outil. Veillez à toujours utiliser le guide ou
la butée qui conviennent, pour réduire au minimum le risque de
coincement ou d'éjection.
Nous vous recommandons de laisser la lame dépasser du
matériau à découper d'environ 3 mm Ajustez la hauteur de
la lame en suivant les instructions précédentes. Cet outil ne
convient pas à la découpe des feuillures ou rainures fermées.
Un aspirateur ou un extracteur de poussières d'atelier peuvent
être raccordés à l'orifice d'extraction situé à l'arrière de l'outil,
en cas de besoin (Fig. 39).
