QUERSCHNITTE
Stellen Sie den Winkelanschlag auf 0˚ und ziehen Sie die
senkrechte Feststellschraube an.
Falls Sie den Schiebeschlitten benutzen stellen Sie den
Winkelanschlag in den linken 'T' Schlitz und verriegeln
Sie ihn durch Einschrauben der Feststellschraube in die
Aufnahmebohrung.
Hinweis: Der Winkelanschlag kann auf der rechten Seite des
Sägeblatts, falls nötig, benutzt werden. Dann läuft er frei im
umgekehrten T-Schlitz auf der rechten Tischseite.
Passen Sie die Winkelanschlag-Frontplatte an, damit sie beim
Schneiden, am Sägeblatt und an der Schutzhaube frei vorbeigeht.
Halten Sie das zu schneidende Material gegen die
Winkelanschlag-Frontplatte, schalten Sie die Säge ein und warten
Sie, bis sie die Arbeitsgeschwindigkeit erreicht hat, bevor Sie
den Winkelanschlag und das Werkstück zum Schneiden zum
Tischende schieben. (Abb. 40).
GEHRUNGQUERSCHNITT
Gehrungquerschnitt ist ein Schnitt an einem Werkstück der nicht
in einem 90 ° Winkel geschieht. Stellen Sie den Winkelanschlag
auf den gewünschten Winkel ein (Abb. 41), ziehen Sie fest und
verfahren Sie wie beim Querschnitt.
SCHRÄGQUERSCHNITT
Schrägquerschnitt ist dasselbe wie ein Querschnitt aber das
Sägeblatt ist dafür in einem Winkel geneigt.
Neigen Sie das Blatt wie vorher beschrieben in dem gewünschten
Winkel, und stellen Sie sicher, dass es festgestellt ist.
Stellen Sie den Winkelanschlag auf 0˚ und passen Sie die
Frontplatte so an, dass sie das Sägeblatt und die Schutzhaube
beim Vorbeigehen nicht berührt.
Halten Sie das Werkstück gegen den Winkelanschlag und machen
Sie Ihren Schnitt (Abb. 42).
MISCH-WINKELQUERSCHNITT
Der Mischquerschnitt ist eine Kombination von Querschnitt und
Schrägquerschnitt
Stellen Sie den Winkelanschlag und die Neigung des Sägeblatts in
die gewünschten Stellungen, ziehen Sie beide fest an.
Prüfen Sie, dass der Winkelanschlag frei am Sägeblatt vorbeifährt.
Falls notwendig passen Sie die Frontplatte des Winkelanschlags an.
Markieren Sie das Material gegen den Winkelanschlag und
machen Sie Ihren Schnitt. (Abb. 43).

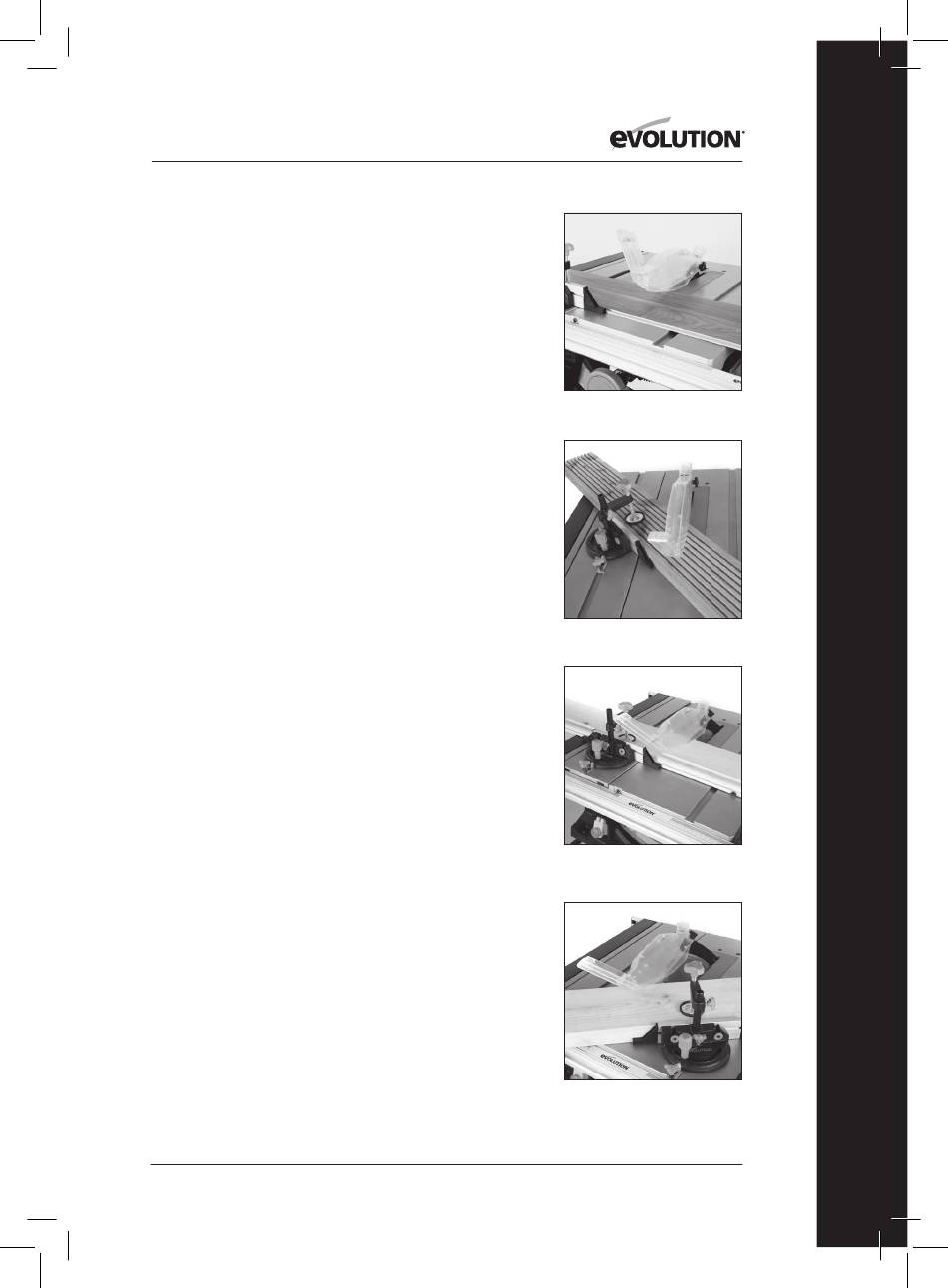

Abb. 40
