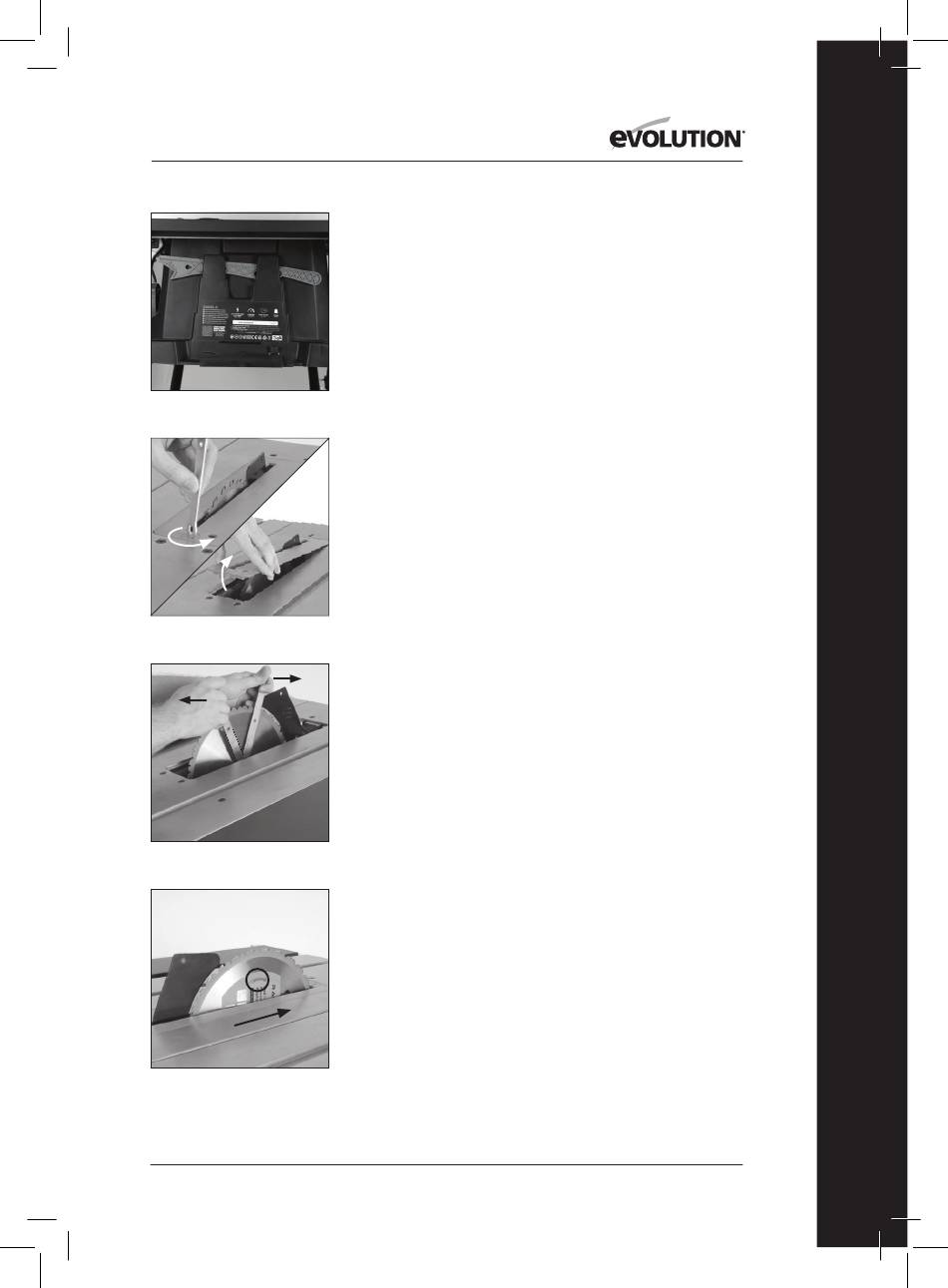

Fig. 47
1.
2.
Afb. 48
Fig. 49
Afb. 50
AFSCHUINEN
Als u materiaal van 150 mm of smaller gaat afschuinen dient
u altijd alleen de parallelaanslag aan de rechterzijde van het
zaagblad te gebruiken.
DUWSTOK
Een plastic duwstok aangeduid met 14 wordt samen met de
machine geleverd. Aan de rechterkant van het hoofdgedeelte
van de machine zijn hiervoor opberghaken voorzien. (Afb. 47).
Berg de duwstok op op de machine wanneer u hem niet gebruikt.
Opmerking: Als de duwstok beschadigd is moet deze
vervangen worden. Als de gebruiker zelf een duwstok maakt
raden we aan dat de stok hetzelfde patroon volgt als de
originele. (Vervangende duwstokken kunnen bij Evolution
Power Tools worden verkregen.)
ONDERHOUD
WAARSCHUWING: Zorg ervoor dat de machine
is losgekoppeld van de stroomtoevoer voordat u
onderhoudswerkzaamheden/aanpassingen uitvoert.
HET ZAAGBLAD VERWISSELEN
Opmerking: Wij adviseren de gebruiker om beschermende
handschoenen te dragen bij het vastpakken of verwisselen
van de zaagbladen.
• Schakel de stroomtoevoer uit.
• Verwijder de bovenste beschermkap.
(raadpleeg ZAAGBESCHERMKAP op pagina 108)
• Verwijder de tafelinleg door de borgschroef ¼ slag te
draaien en de inleg zachtjes van de tafel te verwijderen.
(Afb. 48). Berg de tafelinleg veilig op voor later gebruik.
• Til het zaagblad op tot zijn hoogste stand.
• Gebruik de twee meegeleverde zaagwissel
gereedschappen. Eén om de motor-as vast te houden en de
andere om de asmoer te verwijderen. (Afb. 49).
• Verwijder de moer, buitenste flens en het zaagblad.
• Plaats het nieuwe zaagblad. Zorg ervoor dat de tanden naar
de voorkant van de zaag wijzen en dat de pijl op het blad in
dezelfde richting staat als de motor. (Afb. 50).
• Plaats de buitenste flens en moer terug en zet ze zorgvuldig
vast met de meegeleverde moersleutels. Controleer dat
beide flenzen in contact staan met het zaagblad.
• Plaats de tafelinleg en de bevestigingsschroef terug. Zorg
ervoor dat de bevestigingsschroef juist is geplaatst.
• Plaats de beschermkap terug en controleer alle
operationele functies van het zaagblad en het
