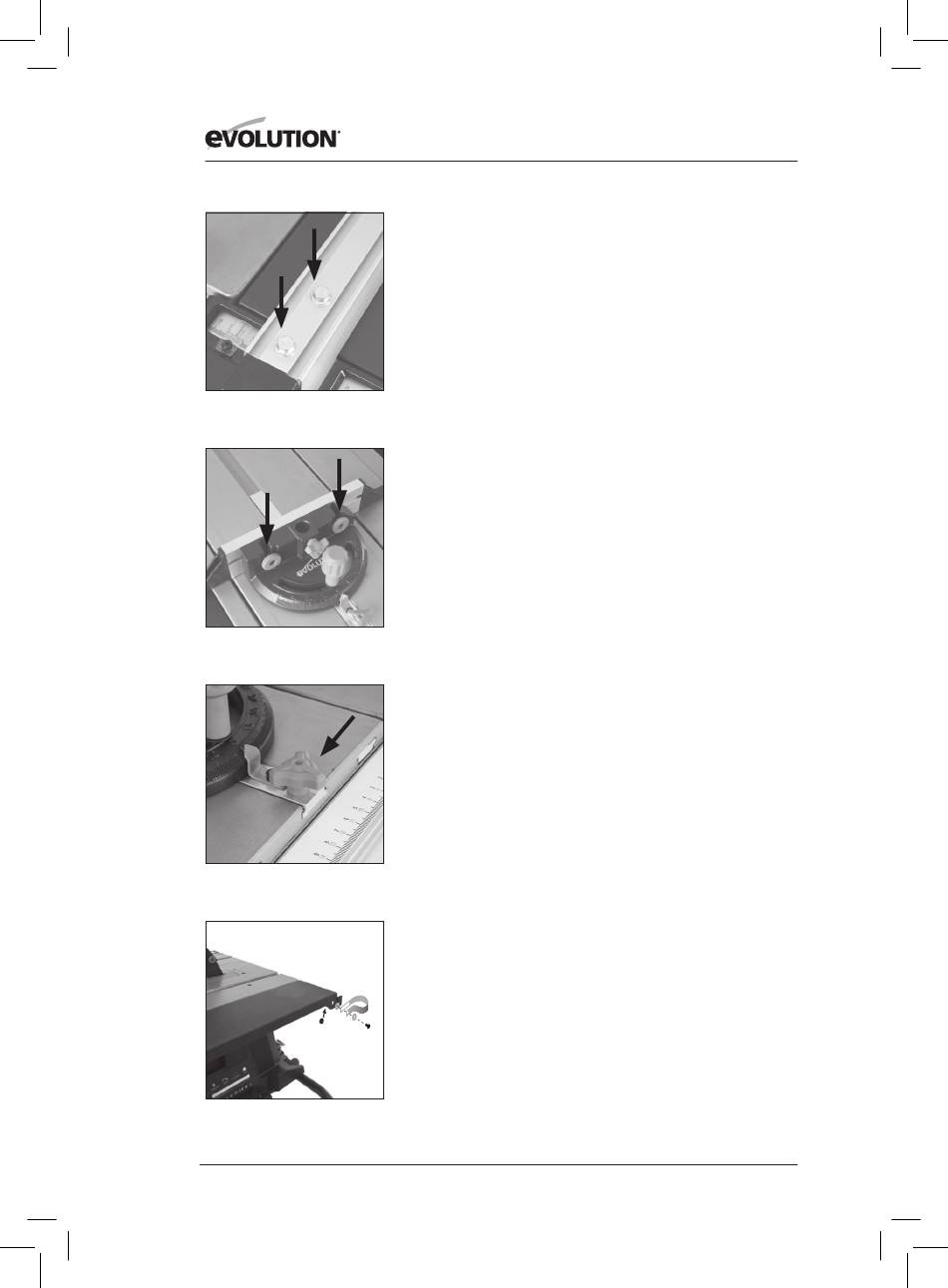

Abb. 21
Abb. 22
Abb. 23
Abb. 24
PRÜFEN/ANPASSEN DES PARALLELANSCHLAGS
Wenn der Parallelanschlag an der Maschine befestigt ist, muss der
Parallelanschlag auf seine Parallelität zum Sägeblatt geprüft werden.
• Heben Sie das Blatt auf seine ganze Höhe.
• Legen Sie ein Lineal oder ähnliches gegen das Sägeblatt.
• Bringen Sie den Parallelanschlag neben das Lineal und prüfen Sie
auf Parallelität.
• Falls eine Anpassung notwendig ist, legen Sie beide
Sechskantschrauben auf dem Parallelanschlag frei. (Abb. 21).
• Lösen Sie beide Schrauben mit einem passenden Schlüssel und
passen Sie den Anschlag an.
• Ziehen Sie die Schrauben an und prüfen Sie den Parallelanschlag
auf eine korrekte Ausrichtung.
• Senken Sie das Sägeblatt.
DER WINKELANSCHLAG
Der Winkelanschlag markiert als 10 hat eine einstellbare Frontplatte und
eine Vorrichtung zur Aufnahme eines Spannhebels, markiert als 11.
• Stecken Sie die Spannhebel-Klammer in die Buchse im Grundkörper
des Winkelanschlags und ziehen Sie die Feststellschraube an.
• Befestigen Sie die Frontplatte am Winkelanschlag.
• Schieben Sie die Befestigungsschrauben durch beide (2) Löcher
in der Senkrecht-Platte und befestigen sie mit den Flügelmuttern.
(Abb. 22).
• Der Winkelanschlag wird normalerweise auf der linken Seite des
Tisches benutzt und läuft in einem umgekehrten T-Schlitz in der
Tischoberfläche.
• Der Winkelanschlag kann auf dem Schiebeschlitten festgestellt
werden, indem Sie die Feststellschraube in das Loch an der
vorderen Kante des Schiebeschlittens einschrauben. (Abb. 23).
STAUBABSAUGUNG
• Befestigen Sie ein Schlauchende an der Schutzhaube.
• Befestigen Sie die Schlauchklammer an der Rückseite der rechten
Seite der Seitentischverbreiterung, mit den Befestigungsteilen
markiert als F, H und M (Abb. 24).
• Stecken Sie den Schlauch durch die Klammer zum Anschluss auf der
Rückseite der Maschine.
TRANSPORT IHRER TISCHSÄGE
WARNUNG: Stellen Sie sicher, dass Sie dies nur ausführen wenn der
Stecker aus der Netzsteckdose gezogen ist.
• Vergewissern Sie sich, dass der Stecker der Maschine aus der
Netzsteckdose gezogen ist und dass das Stromkabel sicher an der
Maschine abgelegt ist.
• Lösen Sie den Verriegelungsstift.
• Greifen Sie den Transportgriff. (Abb. 25).
• Heben Sie den Griff langsam und vorsichtig, achten Sie auf das
Gleichgewicht und die Stabilität der Maschine.
• Fahren Sie die Machine auf den Rädern an ihren neuen Aufstellort.
