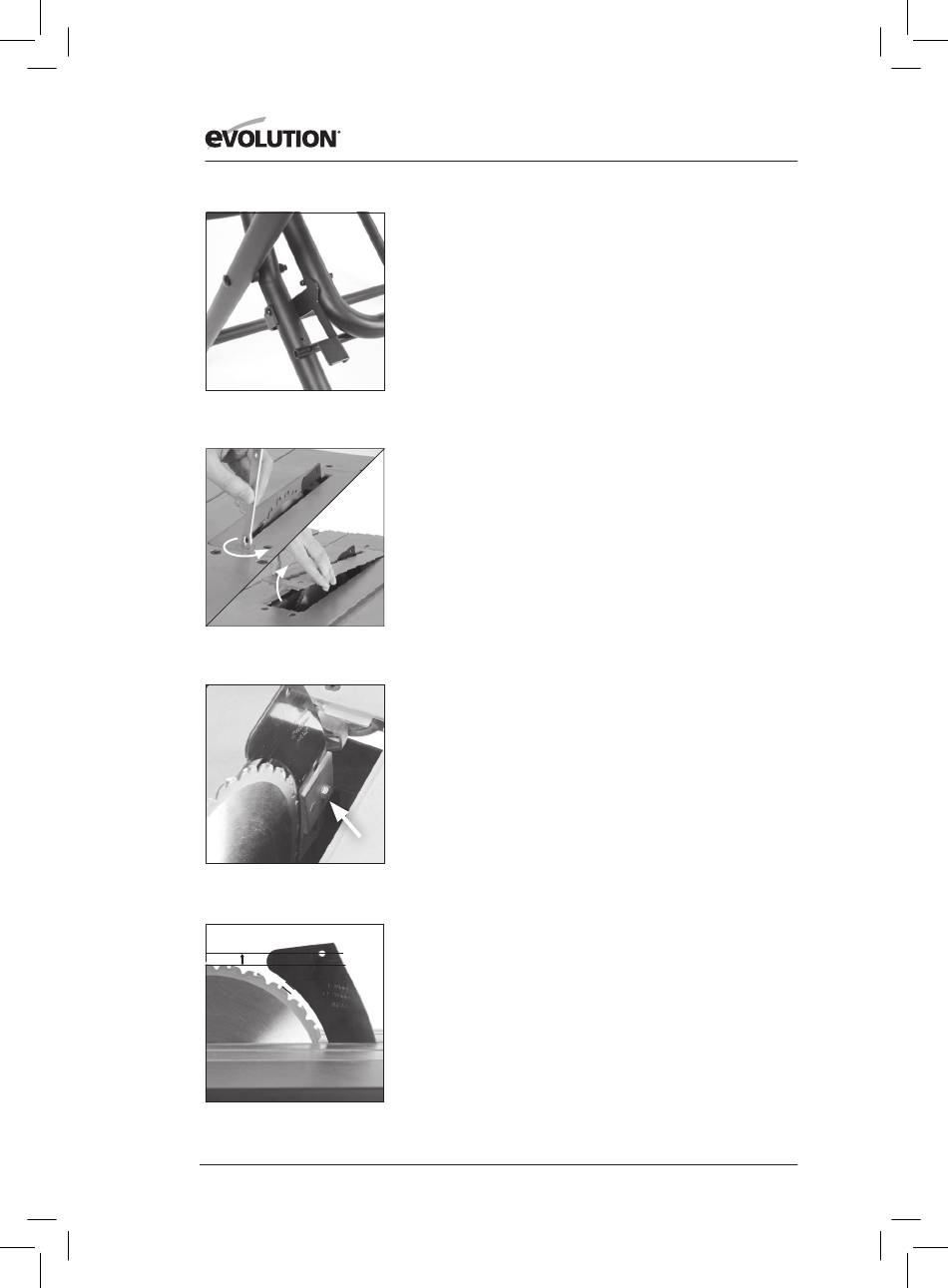

Fig. 13
1.
2.
Fig. 14
Fig. 15
10 mm
3 - 5mm
Fig. 16
La mise en service de cet outil nécessite plusieurs autres
opérations d'assemblage simples.
AVERTISSEMENT : cet outil est lourd. Faites-vous aider par
une personne compétente pour le sortir de son emballage.
POUR DÉPLOYER LES PIEDS
Les pieds du chevalet se rangent sous le corps principal de l'outil.
• Libérez le levier de maintien (Fig 13).
• Déployez les pieds.
• Veillez à ce que les pieds soient bien calés dans leur position
de service.
• Le levier doit déployer et verrouiller les pieds fermement
dans leur position de service.
Remarque : cet outil est lourd. Faites-vous aider par une
personne compétente pour le déplacer. L'aide d'une personne
compétente peut également faciliter les opérations de
déploiement et/ou de pliage des pieds du chevalet sous l'outil.

COUTEAU DIVISEUR

Le couteau diviseur est une pièce très importante de votre outil,
sur lequel il doit impérativement être correctement installé.
Le couteau diviseur a deux fonctions :
• Il empêche la pièce à exécuter traversée par la lame de se
coincer.
• Il sert de point de raccordement du carter de lame.
Pour installer et/ou contrôler le couteau diviseur :
AVERTISSEMENT : cette procédure ne doit être exécutée
qu'après débranchement de l'outil de l'alimentation secteur.
• Retirez la plaque d'accès de la table, en donnant un quart
de tour à la vis de fixation. Soulevez de l'outil la plaque
d'accès. Rangez-la soigneusement pour pouvoir la réutiliser
ultérieurement (Fig. 14).
• Levez la lame au plus haut de sa course.
'LEVER/BAISSER LA LAME DE LA SCIE' Page 81.
• Desserrer les boulons de fixation du couteau fendeur de plusieurs
tours puis mettez-le dans sa position la plus haute (Fig. 15).
• Faites coulisser le couteau diviseur (la rainure facilite cette
opération) entre la plaque de fixation et le bloc de montage
(Fig. 15). Veillez à ce que les ergots saillants des blocs de
montage s'insèrent dans la fente du couteau diviseur.
• Ajustez le couteau fendeur afin qu'il se trouve à 3-5 mm de
la lame de la scie. Le trou de fixation du carter de lame sur le
couteau fendeur doit se trouver au moins 10 mm plus haut
que le haut de la dent de scie. (Fig. 16).
• Après avoir trouvé l'alignement qui convient, serrez les
68
