DÉCOUPE TRANSVERSALE
Réglez la butée d'onglet sur 0°, vissez la vis de blocage verticale.
Si vous utilisez le chariot de guidage, placez la butée d'onglet
dans la fente en « T » gauche. Calez-la en vissant la vis de blocage
dans le trou de centrage.
Remarque : la butée d'onglet peut aussi s'utiliser du côté droit.
Dans ce cas, elle coulisse « librement » dans la fente en «T » inversé
située du côté droit de la table.
Ajustez la plaque de contact de butée d'onglet pour faire en sorte
qu'elle ne touche pas à la lame et au carter de lame pendant
l'exécution du travail de découpe.
Plaquez le matériau à découper contre la plaque de contact de la
butée d'onglet.
Allumez la scie et attendez que la lame atteigne sa vitesse de
service avant de faire coulisser la butée d'onglet et la pièce à
exécuter vers l'arrière de la table, pour procéder à la découpe
(Fig. 40).
DÉCOUPE D'ONGLET TRANSVERSALE
Dans le cas d'une découpe d'onglet transversale, la pièce à exécuter
est coupée à un angle autre que 90°. Réglez la butée d'onglet à l'angle
voulu (Fig. 41), vissez-la et procédez comme pour l'opération de
découpe transversale décrite à la rubrique précédente.
DÉCOUPE TRANSVERSALE AVEC ANGLE DE CHANFREIN
Pour la découpe transversale avec angle de chanfrein, procédez
comme pour la découpe transversale, mais après avoir incliné la
lame.
Inclinez la lame à l'angle voulu en suivant la procédure décrite
précédemment. N'oubliez pas de verrouiller la lame.
Réglez la butée d'onglet sur 0° et ajustez la plaque de contact,
pour éviter qu'elle ne touche ou ne coince la lame ou le carter de
lame de la scie en passant.
Maintenez la pièce à exécuter contre la butée d'onglet et
procédez à la découpe de la pièce (Fig. 42).
DÉCOUPE D'ONGLET COMBINÉE
La découpe d'onglet combinée associe simultanément la coupe
d'onglet et la découpe transversale avec angle de chanfrein.
Réglez la butée d'onglet et la lame à l'angle d'inclinaison voulu.
Verrouillez ces deux éléments.
Vérifiez que la butée d'onglet passe à côté de la lame de la scie
sans se coincer. En cas de besoin, réglez la plaque de contact de la
butée d'onglet.
Maintenez la pièce à exécuter contre la butée d'onglet et
procédez à la découpe de la pièce (Fig. 43).

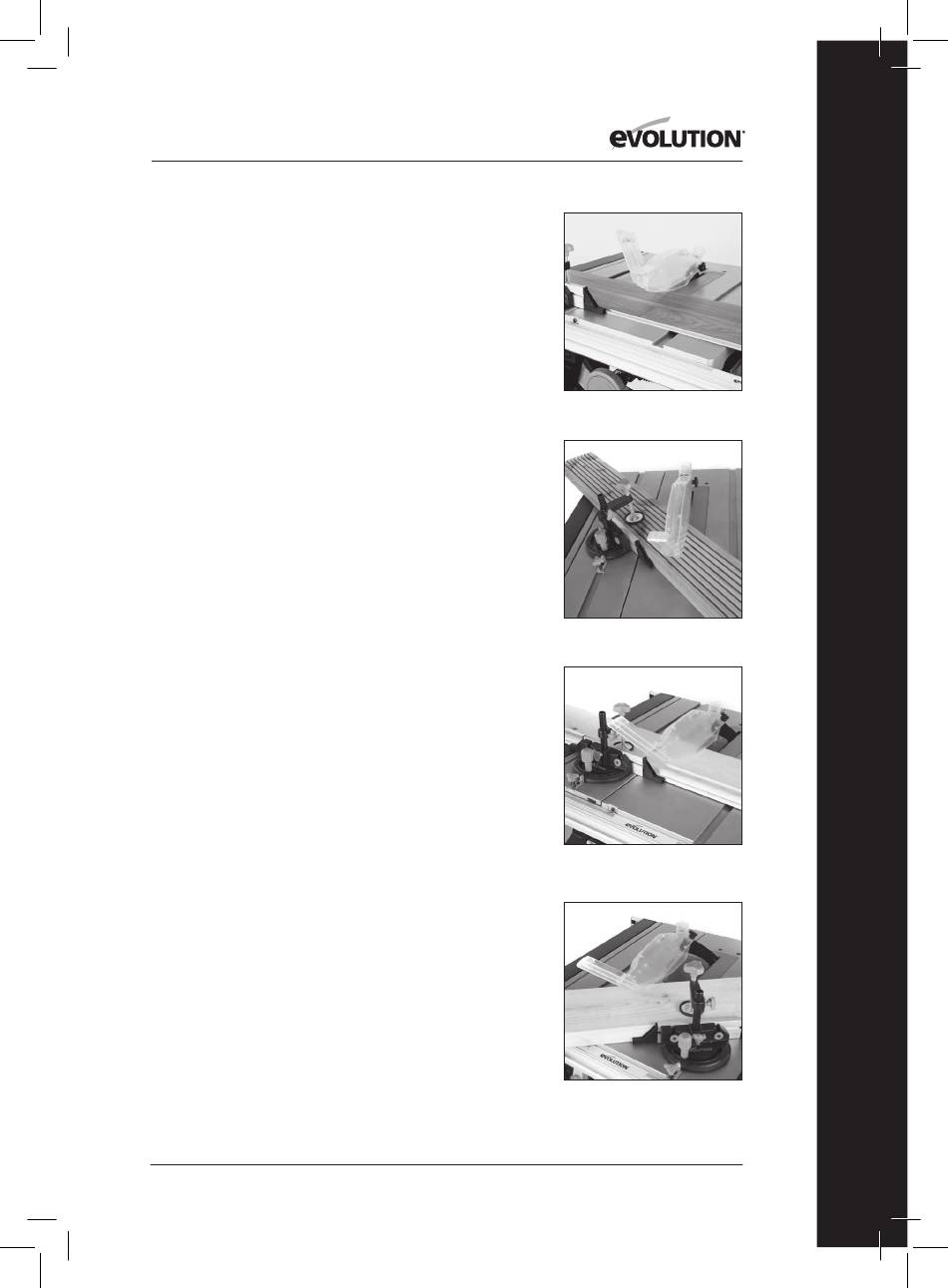

Fig. 40
