Double Échelle Graduée - Evolution RAGE5-S Instructions D'origine

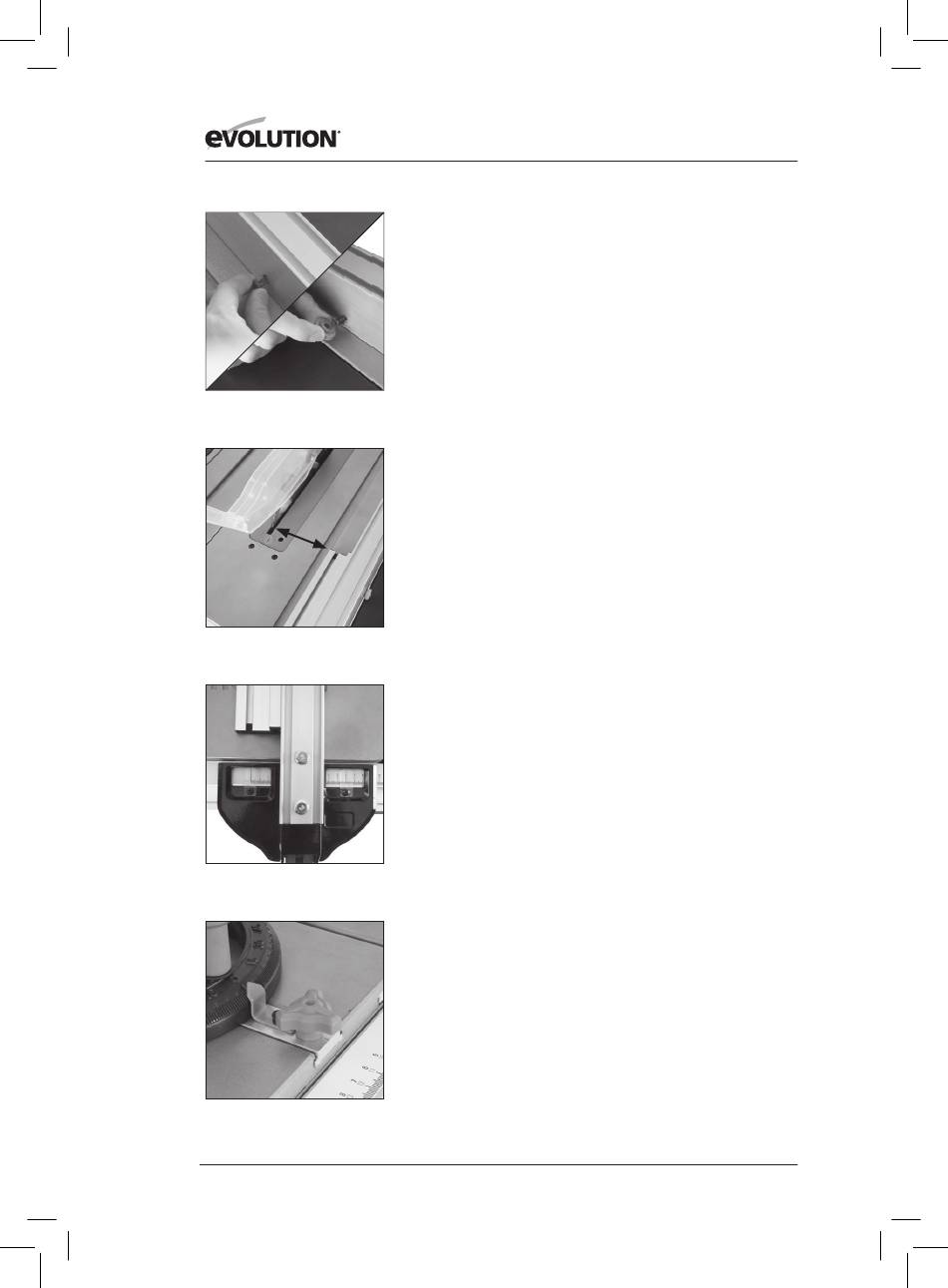

Fig. 29
Fig. 30
Fig. 31
Fig. 32
• Réglez l'angle souhaité à l'aide de la molette. Une jauge
angulaire située derrière la molette facilite ce réglage.
• Actionnez (fermez) le levier de verrouillage de l'inclinaison
après avoir réglé l'angle d'inclinaison qui vous convient.
• Laissez la molette revenir à la position «normale ».
BUTÉE PARALLÈLE
Cet outil est muni d'une butée parallèle en deux éléments.
Nous vous recommandons d'utiliser la butée parallèle avec sa
plaque de contact réglable.
La butée parallèle se place normalement à droite de la lame.
Elle se verrouille à l'aide du levier de blocage. Poussez vers le
bas pour verrouiller et tirez vers le haut pour déverrouiller.
La plaque de contact de la butée parallèle peut être ajustée
vers l'avant et vers l'arrière. Desserrez les écrous papillon et
faites coulisser la plaque de contact de butée parallèle jusqu'à
l'endroit voulu. Vissez fermement les écrous à oreilles (Fig. 29).
Nous vous recommandons réglez et alignez l'arrière de la
plaque de contact de la butée parallèle, de niveau avec la partie
avant de la lame de la scie (Fig. 30).
DOUBLE ÉCHELLE GRADUÉE
Cette machine est équipée d'une double échelle graduée qui
indique la distance entre la lame et le guide de refend à l'aide
d'une fenêtre de lecture. Vous pouvez vous en servir pour
faciliter le réglage de la distance de coupe entre la lame et le
guide de refend. Une fois la plaque avant du guide de refend
fixée, utilisez l'échelle graduée noire pour régler la distance du
guide de refend. Si vous devez utiliser le guide de refend sans
la plaque avant, utilisez l'échelle graduée orange.
Remarque : Lorsque vous utilisez le guide de refend du côté
gauche de la lame, utilisez la fenêtre de lecture de gauche
pour lire les échelles graduées. Lorsque vous utilisez le guide
de refend du côté droit de la lame, utilisez la fenêtre de lecture
de droite pour lire l'échelle graduée (Fig. 31). Considérez cette
échelle graduée comme un guide pratique. Elle ne remplace
pas un marquage soigné et préci
BUTÉE D'ONGLET
La butée d'onglet peut s'utiliser d'un côté ou de l'autre de la
table ; elle coulisse dans des fentes en « T » inversé usinées
dans le chariot de guidage et le dessus de la table (droite).
Faites tourner la poignée verticale dans le sens antihoraire
pour débloquer la butée d'onglet et la régler à l'angle
d'inclinaison voulu. Faites tourner la poignée dans le sens
