Einstellen Der Schnitttiefe; Einstellen Des Schnittwinkels - Evolution R185 CCSL Notice Originale

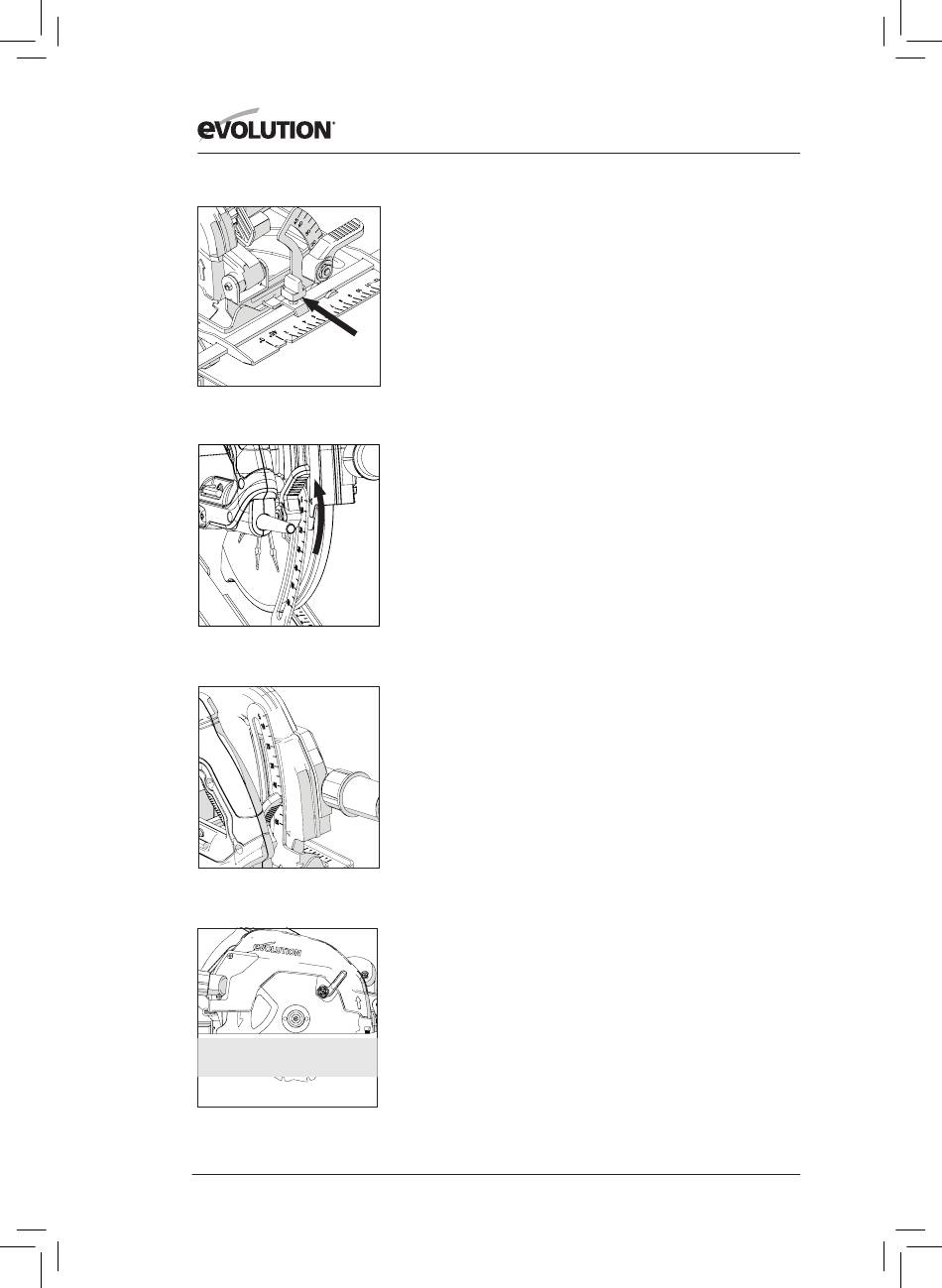

Abb. 9
Abb. 10
Abb. 11
Abb. 12
Überprüfen Sie, dass die Kantenführung parallel zum Sägeblatt
ausgerichtet ist.

EINSTELLEN DER SCHNITTTIEFE

(12)
Hinweis: Die allgemeine Tiefenanpassung erfolgt bei allen CCS-
Maschinen mit Hilfe der gleichen Bauteile und über die gleiche
grundlegende Technik für die Einstellung der Schnitttiefe.
• Lösen Sie die Verriegelung für die Tiefenanpassung, indem Sie
den Sperrhebel nach oben ziehen. (Abb. 10) (CCSL gezeigt. Alle
anderen Modelle sind ähnlich).
• Durch die Einstellung / Repositionierung der Grundplatte kann
die erforderliche Schnitttiefe erreicht werden (der Betrag, um
den das Sägeblatt aus der Bodenplatte herausragt).
Hinweis: Auf dem Tiefenanpassungs-Quadranten befindet sich
eine Tiefenskala mit einer entsprechenden Indexmarkierung
in dem angrenzenden Bereich des oberen Sägeblattschutzes
der Maschine. (Abb. 11) Mit Hilfe dieser Funktionen können
Einstellungen schnell vorgenommen werden.
Hinweis: Obwohl die Tiefenskala und Indexmarkierung sehr
hilfreich für schnelle Tiefeneinstellungen sind, sollte deren
Verwendung stets als Anleitung für die erreichte Einstellung
betrachtet werden.
Wenn eine sehr präzise Schnitttiefe erforderlich ist, sollte die
Einstellung des Sägeblatts mit Hilfe eines Präzisions-Lineals (nicht
im Lieferumfang enthalten) o. ä. überprüft werden.
• In den meisten Fällen sollte die Schnitttiefe als Dicke des zu
schneidenden Materials plus die halbe Tiefe eines Sägezahns
(Spitze des Sägezahns bis zum breitesten Teil) eingestellt
werden. (Abb. 12)
• Schließen Sie die Verriegelung der Tiefenanpassung, indem Sie
den Sperrhebel nach unten drücken, um die Maschine in der
gewünschten Position zu sichern.
EINSTELLEN DES SCHNITTWINKELS (SCHRÄGE)
(13)
Die Kreissägen der R185CCS-Serie von Evolution verfügen über
die Möglichkeit, das Sägeblatt um bis zu 45° nach links zu kippen.
Daher sind Schrägschnitte möglich.
Hinweis: Das Sägeblatt befindet sich in vertikaler Position, wenn
der Winkelmesser auf 0° steht.
