Evolution RAGE5-S Instructions D'origine page 99

www.evolutionpowertools.com

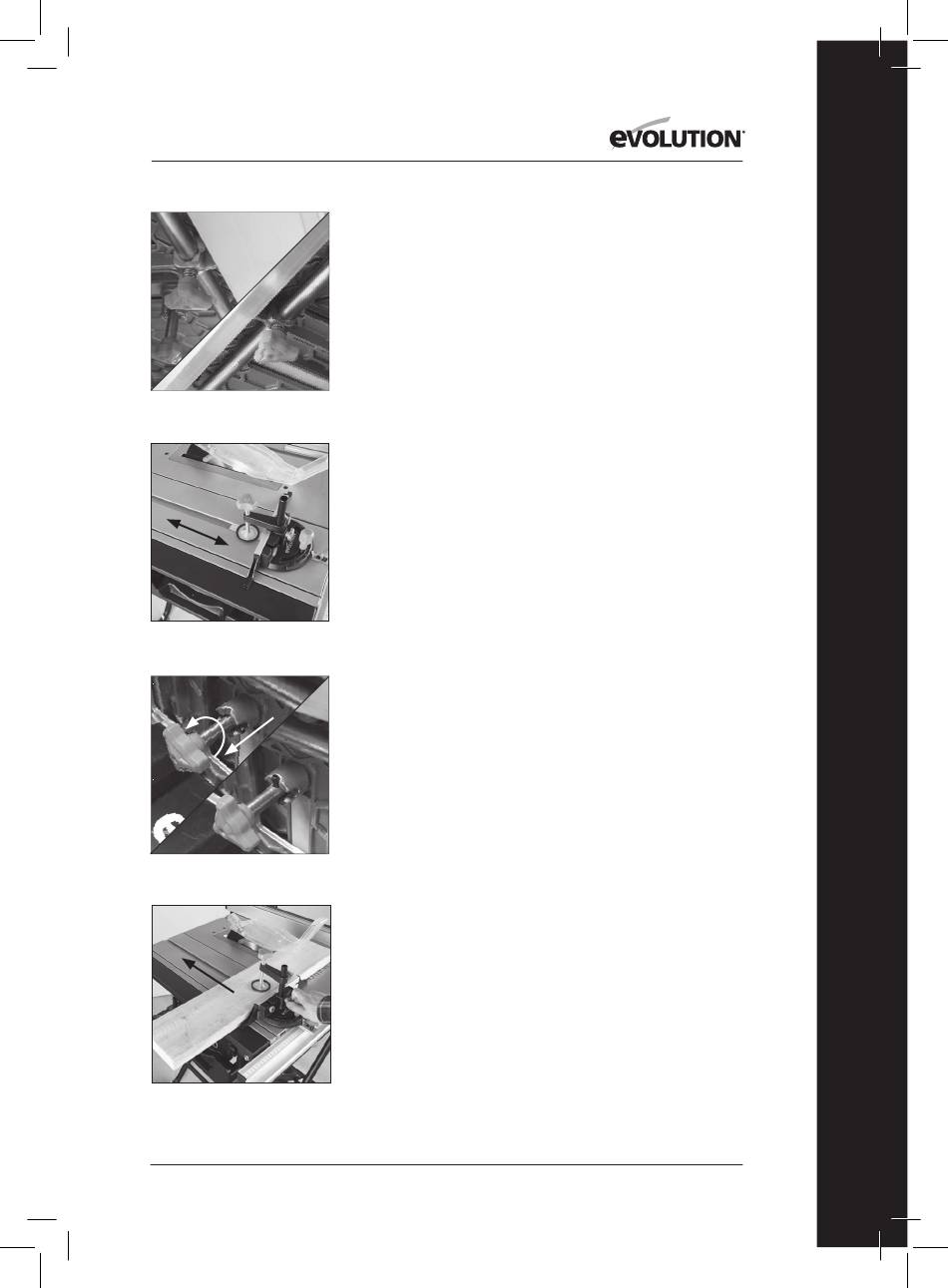

Afb. 35
Afb. 36
A
B
C
Afb. 37
Afb. 38
• Anderzijds kan het handig zijn de parallelaanslag tijdelijk
van de machine los te maken.
• Trek de vergrendelingshendel van de tafelverlenging
omhoog, onderaan de rechterkant van de tafel. (Afb. 34).
• Plaats de tafelverlenging om het werkstuk de benodigde
steun te geven.
• Duw de vergrendeling naar beneden om de tafel in de
gewenste positie vast te zetten.
• Herplaats de parallelaanslag en/of pas aan waar nodig.
• Als het zagen klaar is, dient u de tafel weer in zijn
oorspronkelijke instelling terug te brengen.
Om de tafel te verlengen aan de linkerzijde:
• Maak de twee borgschroeven (één aan de voorzijde en
één aan de achterzijde van de machine) los, onderaan de
linkerkant van de machinetafel. (Afb. 35).
• Plaats de tafelverlenging.
• Draai de borgschroeven vast.
• Als het zagen klaar is, dient u de tafel weer in zijn
oorspronkelijke instelling terug te brengen.
SCHUIFRAIL
Deze machine is uitgerust met een schuifrail. (Afb. 36) aan
de linkerzijde van het blad. Deze faciliteit kan in het bijzonder
handig zijn als u kleinmateriaal tot stukken van een bepaalde
lengte wilt zagen, zoals metalen en profielen etc.
Dergelijk materiaal kan op de schuifrail vastgeklemd worden
met behulp van een verstekgeleider en zijn klembeugel. De
controle en veiligheid van de gebruiker worden daardoor
verbeterd.
Het schuifrailsysteem kan ook erg nuttig zijn (indien gebruikt
in combinatie met een bevestiging op de verstekgeleider)
voor het repetitief transversaal zagen.
GEBRUIK VAN DE SCHUIFRAIL
WAARSCHUWING: De machine moet uitgeschakeld zijn, het
blad moet stilstaan en de afdekplaat van de schakelaar in de
gesloten (veilige) positie wanneer er aanpassingen enz. aan de
machine of het werkstuk moeten worden gedaan.
Vergrendel de verstekgeleider op de schuifrail door de
borgschroef in een opening aan de voorkant van de schuifrail
te draaien. (Afb. 32).
Pas de frontplaat van de verstekgeleider aan zodat deze
tijdens het zagen het zaagblad en de beschermkap passeert.
99
NL
