Ontgrendel de pen onder schuifrail door de knop (Afb. 37 A)
uit te trekken en de pen 90° te draaien (Afb. 37 B), zodat ze in
ontgrendelde positie blijft. (Afb. 37 C). Met verstekgeleider als
beveiligingssysteem, duwt u de schuifrail zachtjes achteruit om
te zagen. (Afb. 38).
Doe de omgekeerde bewerking om de schuifrail opnieuw
te vergrendelen.

ELEMENTAIRE VERRICHTINGEN TAFELCIRKELZAAG

WAARSCHUWING: Nooit uit de losse hand zagen met deze
machine. Gebruik altijd de juiste geleider of aanslag, om de
kans dat het blad vastloopt of terugslaat te minimaliseren.
Wij adviseren om het zaagblad ongeveer 3 mm uit het te
zagen materiaal te laten steken. Stel de hoogte van het blad in,
zoals hiervoor omschreven. Deze machine is niet geschikt om
af te korten of om gesloten groeven te maken.

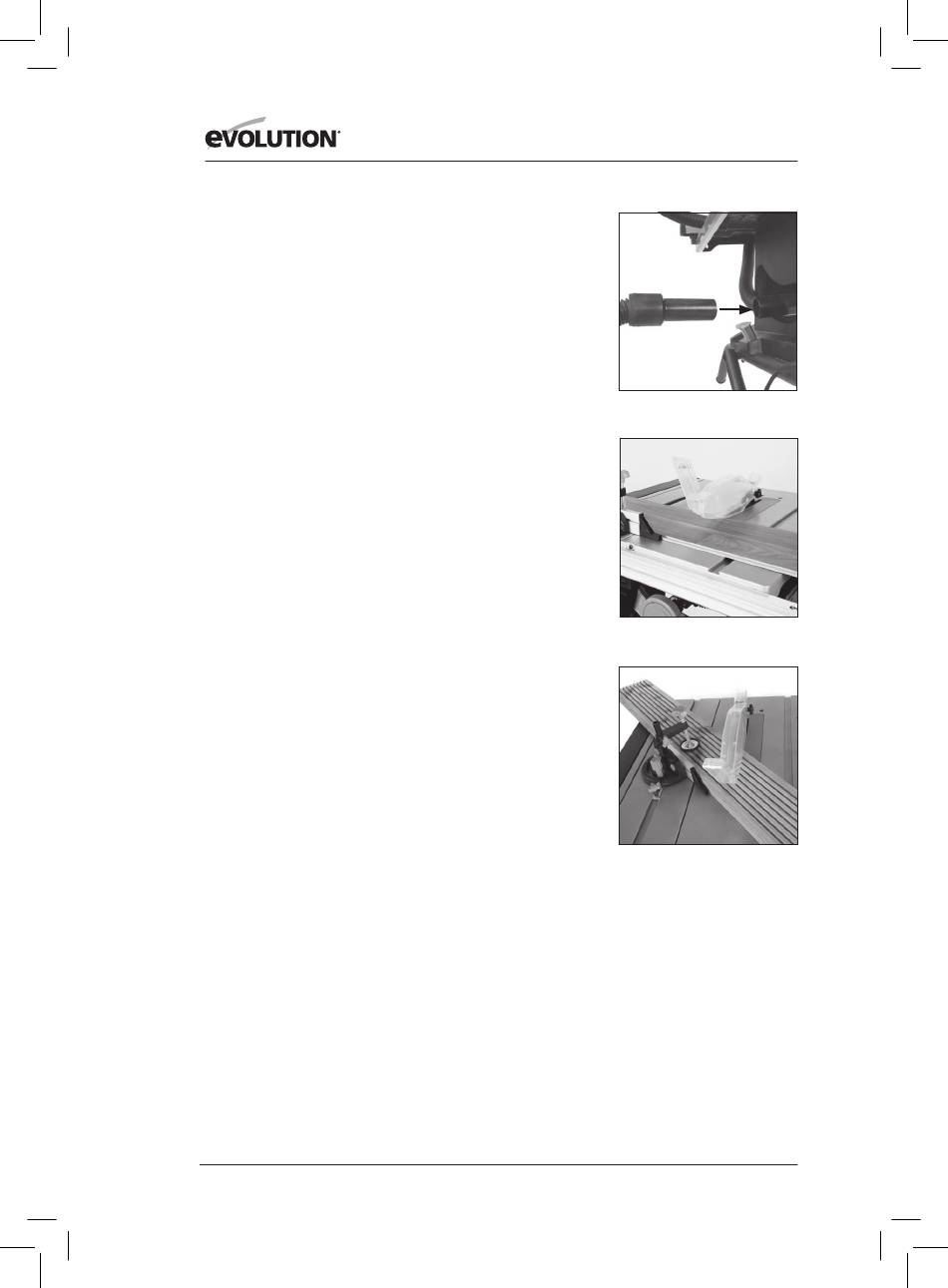

Een stofzuiger of een afzuigsysteem kunnen desgewenst
worden aangesloten op de afzuiginlaat die u aan de
achterkant van de machine vindt. (Afb. 39).
TRANSVERSAAL ZAGEN
Zet de verstekgeleider op 0° en zet deze vast met
de verticale borgschroef.
Plaats de verstekgeleider in de T-gleuf aan de linkerkant
wanneer u de schuifrail gebruikt. Vergrendel hem met behulp
van de borgschroef.
Opmerking: Indien gewenst kan de verstekgeleider aan de
rechterzijde van het zaagblad worden gebruikt. In dat geval
kan hij ongehinderd lopen in de omgekeerde T-gleuf aan de
rechterkant van de tafel.
Pas de frontplaat van de verstekgeleider aan zodat de vrije
doorgang langs zaagblad en beschermkap verzekerd is tijdens
het zagen.
Plaats het te zagen materiaal tegen de frontplaat van de
verstekgeleider. Schakel de zaag in en wacht totdat deze op
volle toeren is voordat u de verstekgeleider met het werkstuk
naar het achtereind van de tafel schuift om te zagen (Afb. 40).
TRANSVERSAAL VERSTEKZAGEN
Transversaal verstekzagen is het werkstuk zagen in een andere
hoek dan 90°. Stel de verstekgeleider in op de gewenste hoek
(Fig. 41), span aan en doe zoals bij het transversaal zagen
hierboven.
www.evolutionpowertools.com
Afb. 39
Afb. 40
Afb. 41
