Installation du CPM2A
3-3-3 Connexion d'une unité entrée/sortie d'extension
1, 2, 3...
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Jusqu'à 3 unités entrée/sortie d'extension peuvent être connectées à une unité
centrale CPM2A. Procéder de la façon suivante pour connecter une unité
entrée/sortie d'extension.

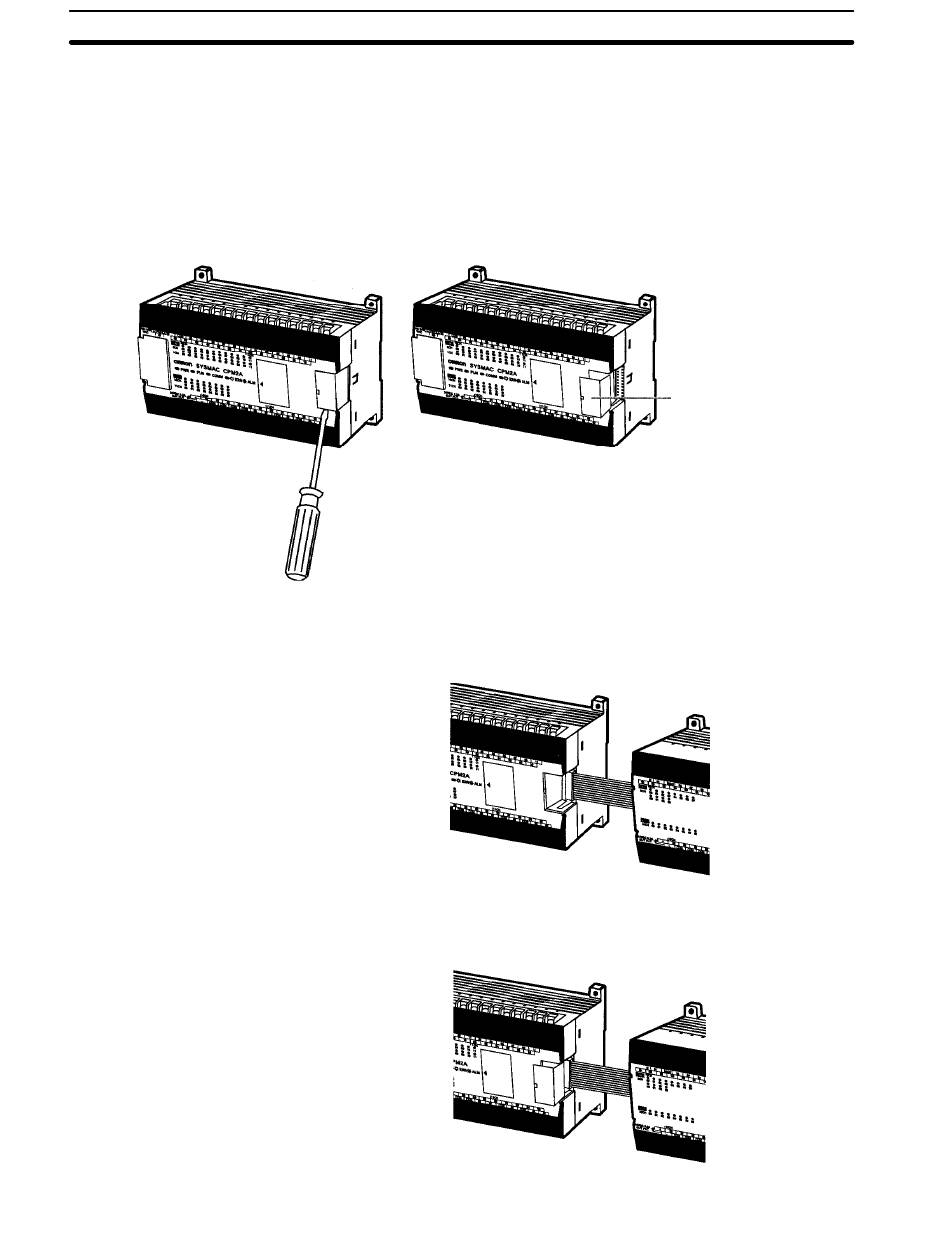

1. Enlever le capot du connecteur de l'unité centrale ou de l'unité entrée/sortie
d'extension. Utiliser un tournevis à lame plate pour enlever le capot du
connecteur entrée/sortie d'extension.
2. Insérer le câble de connexion de l'unité entrée/sortie d'extension dans le
connecteur de l'unité centrale ou de l'unité entrée/sortie d'extension.
3. Replacer le capot sur le connecteur de l'unité centrale ou de l'unité entrée/
sortie d'extension.
Chapitre 3-3
capot du
connecteur
entrée/sortie
d'extension
51
