6-3-3 Chargement de programmes
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

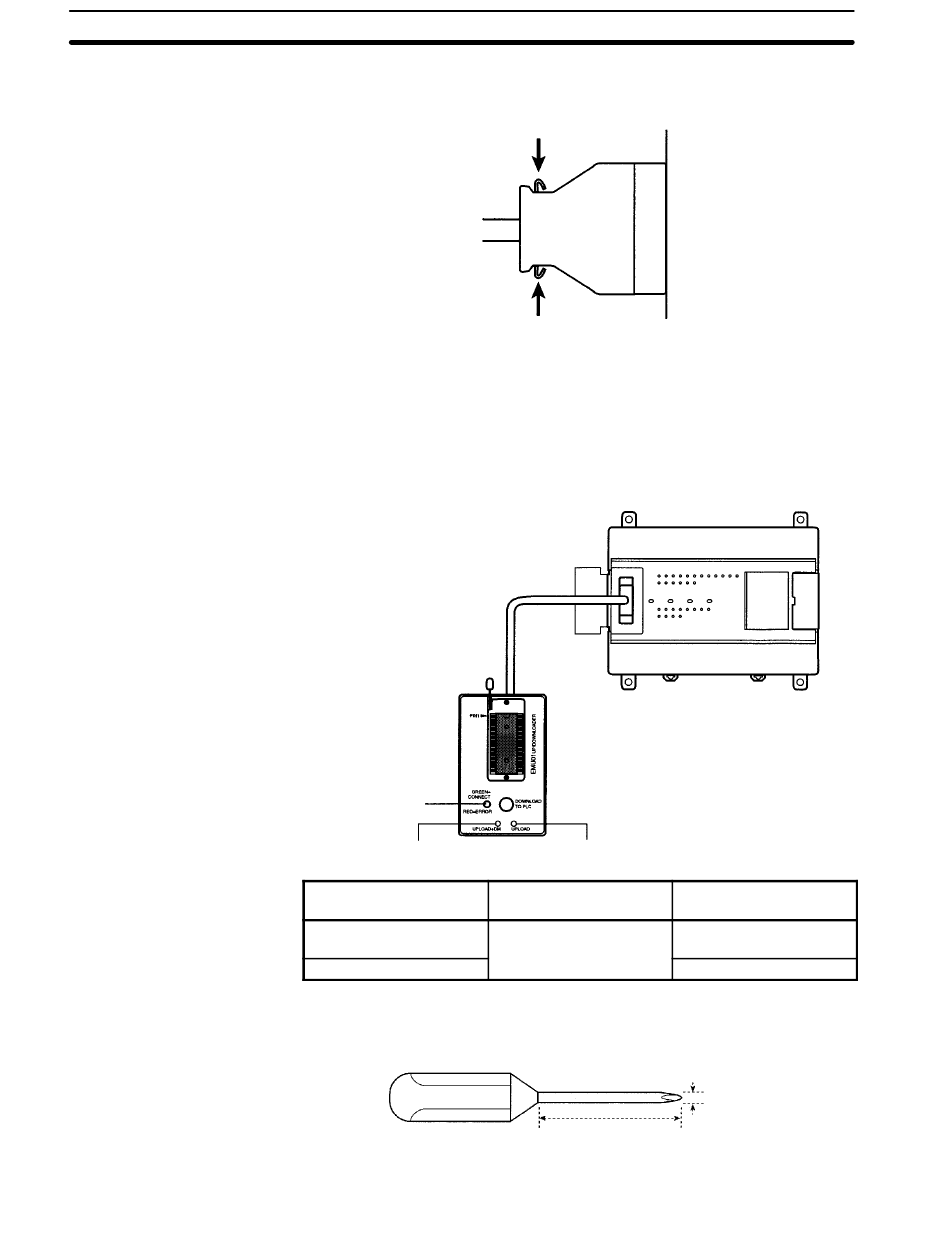

Presser les leviers en haut et en bas du connecteur pour déverrouiller le connec-
teur et tirer comme montré dans la figure suivante.
Rem. Ne pas essayer de retirer le connecteur en tirant sur le câble.
Les programmes à contact et le contenu de la mémoire de données peuvent être
chargés dans l'EEPROM en utilisant la procédure suivante. Les boutons utilisés
détermineront si le contenu de la mémoire de données doit être chargé ou non.
Unité d'extension
de mémoire
Voyant
Bouton UPLOAD+DM
Bouton
Programme à contact et
instructions d'extension
DM6144 à 6655
Rem. Utiliser un tournevis cruciforme ou un autre outil avec un diamètre de 3.0 mm
max. et une lame longue de 10 mm min. pour presser le bouton de chargement.
Le chargement est possible même si l'API est en mode RUN ou MONITOR.
Bouton UPLOAD
UPLOAD + DM
(chargement+DM)
Lit de l'API vers
l'EEPROM.
l'EEPROM.
10 mm min.
Section
6-3
API SYSMAC
UPLOAD
(chargement)
Lit de l'API vers
l'EEPROM.
Non affecté.
Ø 3,0 max.
151
