Câblage et connexions
! Attention Serrer les vis de la plaque à bornes de l'alimentation alternative avec un couple
Bornes serties
Attention Toujours utiliser des bornes serties pour les lignes d'alimentation du CPM2A. Ne
!
3-4-5 Câblage d'entrée
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Etant donné la possibilité de chutes de tension et le courant autorisé, prendre
garde d'utiliser des lignes d'alimentation à gros fils.
Disjoncteur
Alimentation
alternative
Rem. 1. Avant de connecter l'alimentation, s'assurer que l'unité centrale demande
une alimentation alternative et non une alimentation continue. Les circuits
internes de l'unité centrale seront endommagés si du courant alternatif est
appliqué par erreur à une unité centrale qui demande une alimentation
continue.
2. Les bornes d'entrée de l'alimentation sont au–dessus de l'unité centrale ;
les bornes au bas de l'unité centrale donnent une alimentation 24 V c.c.
pour des appareils extérieurs. Les circuits internes de l'unité centrale seront
endommagés si du courant alternatif est appliqué par erreur aux bornes de
sortie de l'alimentation d'une unité centrale.
de 0,5 N.m. Les vis non serrées peuvent provoquer un incendie ou un mauvais
fonctionnement.
pas connecter des fils multibrins directement aux bornes. Des brins de fil
détachés peuvent faire un court–circuit et provoquer un incendie.
Utiliser des bornes serties M3 et serrer les vis des bornes avec un couple de
0,5 N.m.
Connecter une borne en anneau à chaque vis de borne.

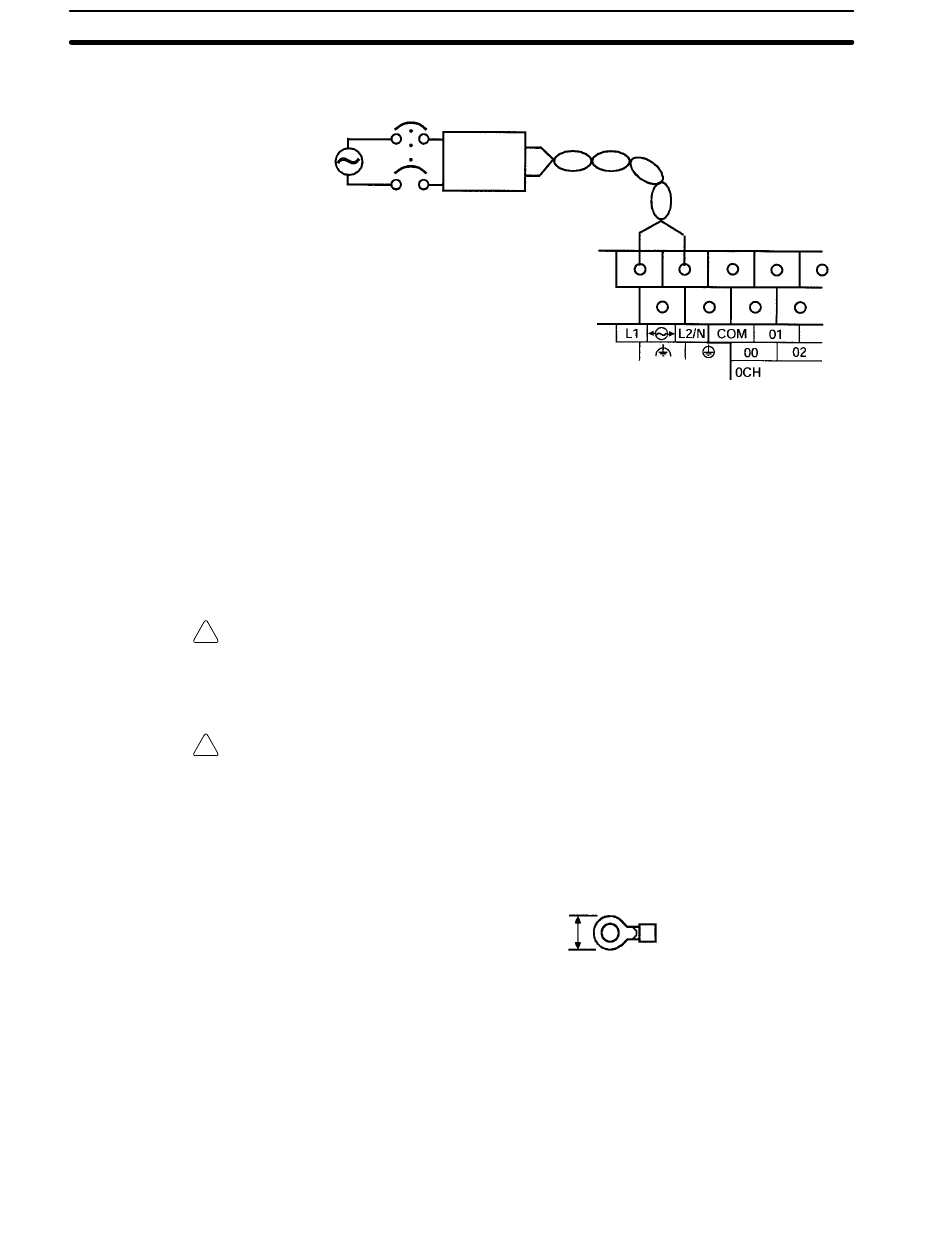

Câbler les entrées à l'unité centrale CPM2A et de l'unité entrée/sortie
d'extension comme indiqué sur les schémas suivants. Utiliser des bornes
serties ou des fils rigides (pas de fils multibrins) pour se connecter à l'API. Les
bornes de sortie de l'alimentation peuvent être utilisées avec des unités
centrales à alimentation alternative.
Rem. Si les équipements doivent être conformes aux directives des CE (directives
basse tension), utiliser une alimentation avec double isolation ou isolation ren-
forcée.
Torsader les fils. La section de chaque fil doit
être de 1,25 mm
Transformateur
d'isolement
Borne en anneau
6,2 mm max.
Chapitre 3-4
2
min.
55
