Installation du CPM2A
3-3-2 Installation du CPM2A

Installation sur une surface

D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

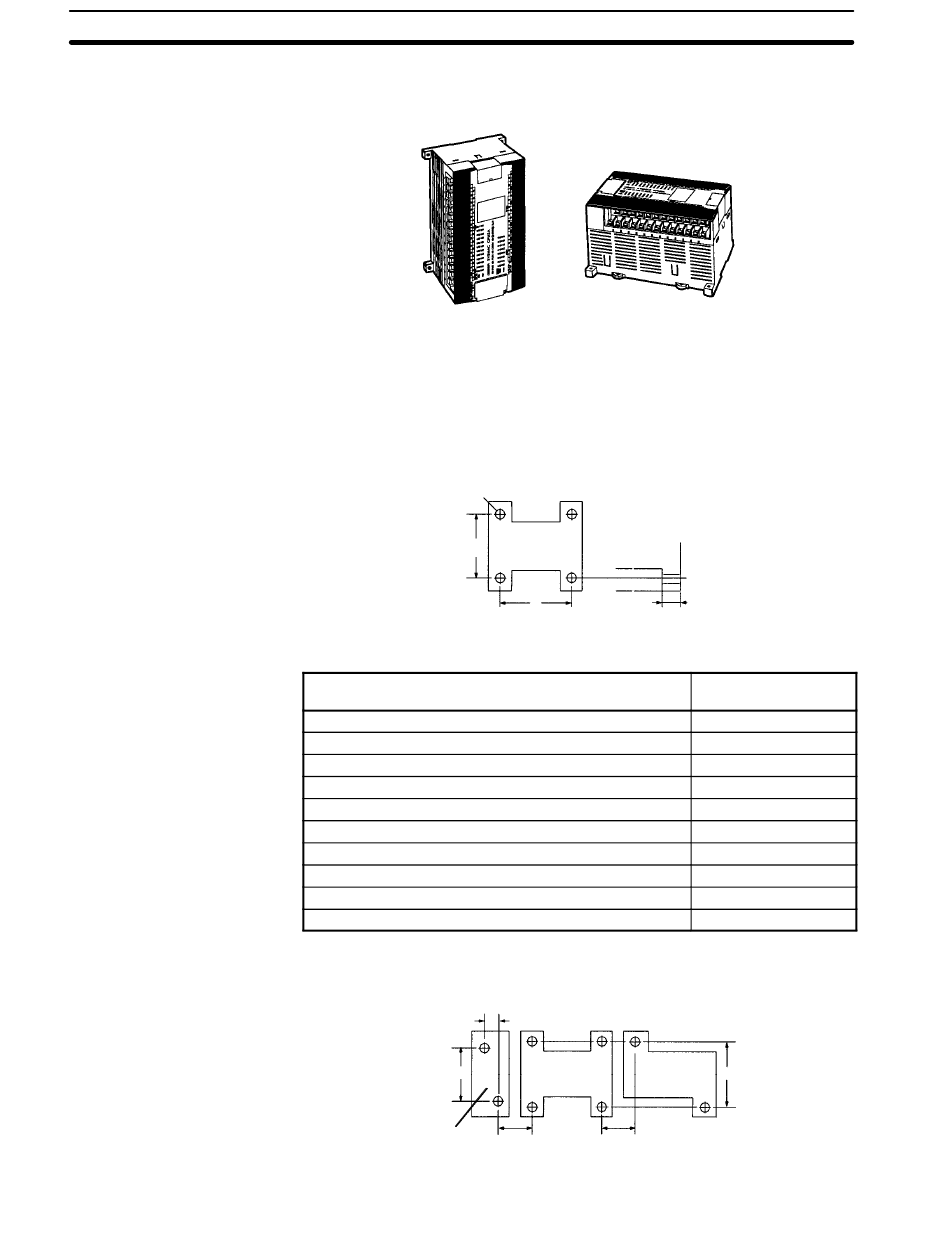

Ne pas installer le CPMP2A dans l'une des deux positions suivantes.
Incorrecte
Le CPM2A peut être installé sur une surface horizontale ou un rail DIN.
Utiliser le modèle suivant pour installer une unité centrale ou une unité d'exten-
sion CPM2A sur une surface verticale. (Utiliser des vis de Æ M4 x 15).
Quatre trous M4
100 mm
La largeur (A) entre les trous de montage dépend de l'unité.
Unité
Unité centrale à 20/30 bornes d'entrée/sortie
Unité centrale à 40 bornes d'entrée/sortie
Unité centrale à 60 bornes d'entrée/sortie
Unité entrée/sortie d'extension à 20 bornes d'entrée/sortie
Unité entrée/sortie d'extension à 8 bornes d'entrée
Unité entrée/sortie d'extension à 8 bornes d'entrée
Unité d'entrée/sortie analogique
Unité d'entrée/sortie analogique
Adaptateur RS-232C
Adaptateur RS-422
Si on installe une unité d'extension ou un adaptateur de communications à côté
de l'unité centrale, compter 10 à 15 mm entre les unités.
Adaptateur de
communications
Incorrecte
Unité
A
8 mm
(tolérance: ± 0,2 mm)
120 mm
140 mm
185 mm
76 mm
56 mm
56 mm
56 mm
56 mm
21 mm
21 mm
Unité
Unité
centrale
d'expansion
Chapitre 3-3
Largeur (A)
49
