Unités D'extension - Omron SYSMAC CPM2A Guide D'installation

Configurations de base du système
CPM2A-60CDR-A
(36 entrées, 24 sorties)

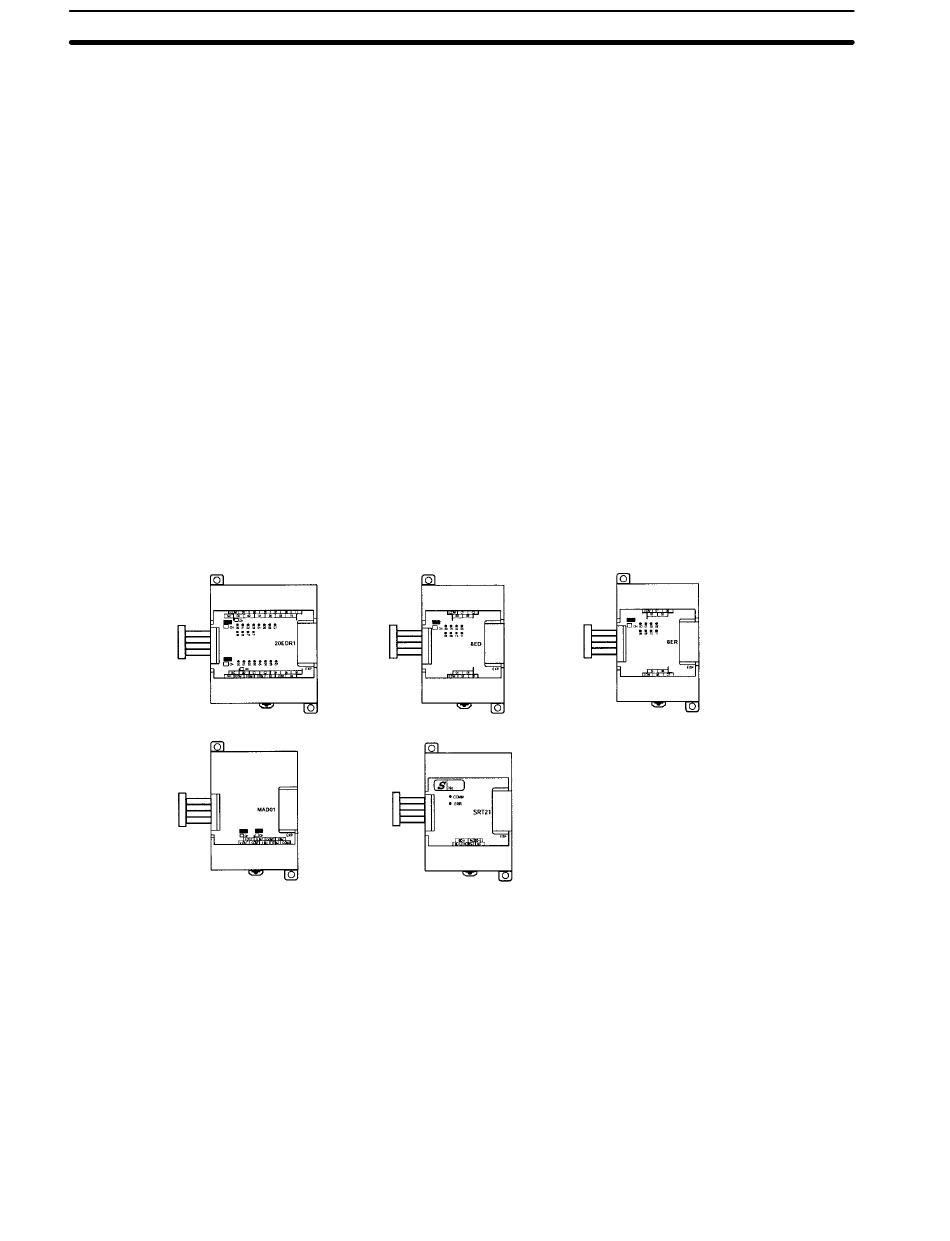

Unités d'extension
Unité d'entrée/sortie 20 points
Unité d'entrée/sortie analogique
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Un API avec 120 points d'entrée/sortie (le maximum) s'assemble en connectant
trois unités entrée/sortie d'extension à une unité centrale avec 60 points d'en-
trée/sortie.
CPM1A-20EDR1
´ 1 Unité +
(12 entrées, 8 sorties)
Un API avec 6 entrées analogiques et 3 sorties analogiques (le maximum) s'as-
semble en connectant trois unités d'entrée/sortie analogiques. (Une seule unité
d'entrée/sortie analogique peut être connectée si un adaptateur NT–AL001 est
relié au port RS–232C de l'unité centrale.)
Des unités de liaison entrée/sortie CompoBus/S (unités esclaves) peuvent être
connectées à une unité centrale. Des données d'entrée/sortie (8 entrées et 8
sorties) sont transférées entre l'unité centrale et la zone affectée à l'esclave
CompoBus/S. (Les données d'entrée/sortie échangées avec l'esclave sont des
données internes ; il n'y a pas de bornes externes d'entrée/sortie.)
Rem. 1. Différents types d'unités d'extension peuvent être connectés en même
temps. Par exemple, l'unité centrale peut être connectée à une unité d'ex-
tension entrée/sortie, une unité analogique entrée/sortie et une unité de liai-
son entrée/sortie CompoBus/S.
2. Si un adaptateur NT–AL001 est connecté au port RS–232C, une seule unité
d'extension peut être connectée à l'unité centrale à cause des limitations
d'alimentation.
Unité d'entrée 8 points
Unité de liaison entrée/sortie CompoBus/S
´ 3 Unités = 72 entrées, 48 sorties
Unité d'entrée 8 points
1-2
