Composants
2-2-2 Composants des unités d'extension des E/S
5. Câble de raccordement de l'unité
d'extension des E/S
5. Câble de raccordement de l'unité
d'extension des E/S
5. Câble de raccordement de l'unité
d'extension des E/S
1, 2, 3...
42
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

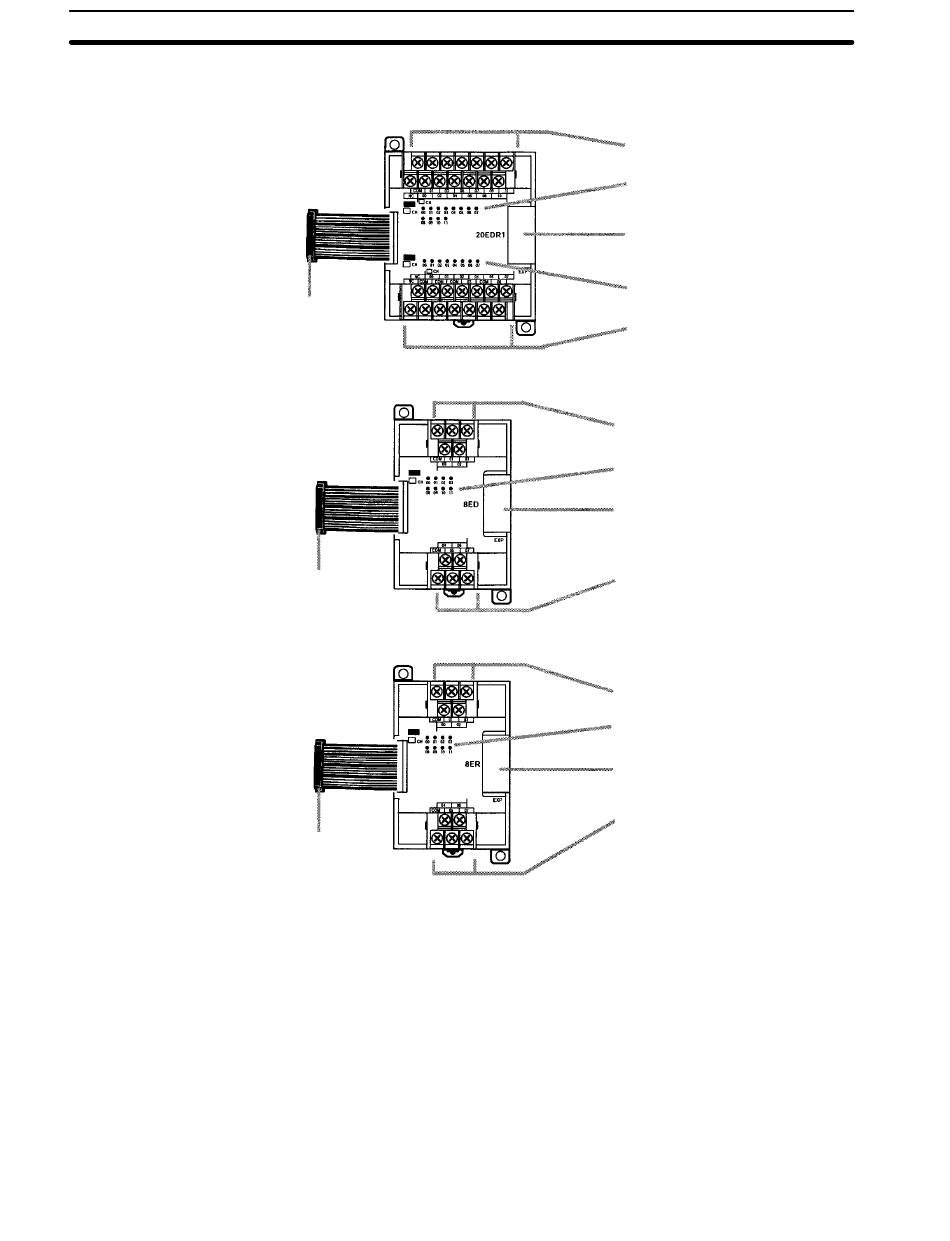

Unité d'extension des E/S avec 20 bornes d'E/S
Unité d'extension des E/S avec 8 bornes d'entrée
Unité d'extension des E/S avec 8 bornes de sortie
1. Bornes d'entrée
Connectent l'UC à des dispositifs d'entrée externes.
2. Bornes de sortie
Connectent l'UC à des dispositifs de sortie externes.
3. Voyants d'entrée
Les voyants d'entrée sont allumés lorsque la borne d'entrée
correspondante est ON.
4. Voyants de sortie
Les voyants de sortie s'allument lorsque la borne de sortie correspondante
est ON.
5. Câble de raccordement des unités d'extension des E/S
Connecte l'unité d'extension des E/S au connecteur d'extension de l'UC de
l'API ou à une autre unité d'extension.
Chapitre 2-2
1. Bornes d'entrée
3. Voyants d'entrée
6. Connecteur d'extension
4. Voyants de sortie
2. Bornes de sortie
1. Bornes d'entrée
3. Voyants d'entrée
6. Connecteur d'extension
1. Bornes d'entrée
2. Bornes de sortie
4. Voyants de sortie
6. Connecteur d'extension
2. Bornes de sortie
